РМ-5-Т-И обеспечивают представление сигнала измерительной информации виде электрических импульсов, каждый из которых, в зависимости от условного прохода датчика расхода, соответствует установленным значениям объёма измеряемой среды.
РМ-5-Т-И обеспечивают выдачу в кодах интерфейса RS-485 (совместно с периферийными устройствами и в кодах интерфейса RS-232) следующей информации:
- текущего значения объёмного расхода жидкости в трубопроводе, м3/ч;
- сведения о модификации РМ-5-Т-И, настроечных параметрах и текущем состоянии, которые при отключении сетевого питания сохраняются в энергонезависимой памяти не менее 10 лет.
Примечания
- Значение текущего расхода, определенное с нормированной погрешностью используется при поверке РМ-5-Т-И.
- Данная информация может отображаться на дисплее вспомогательного компонента — периферийного устройства АП-5.
Наибольшая масса (в килограммах) РМ-5-Т-И в зависимости от условного прохода DN соответствует значениям, указанным в таблице.
| DN | 15 | 15(р) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Масса, кг | 1,8 | 2,4 | 2,7 | 3,3 | 4,7 | 6 | 7,9 | 9,5 | 12,5 | 17,2 | 32,8 | 50,1 | 92 |
Примечание: символом (р) обозначается резьбовое присоединение датчиков расхода к трубопроводам, в отличие от фланцевого.
Внешний вид ПРЭ с фланцевым присоединением
Принцип действия:
Принцип работы РМ-5-Т состоит в прямом измерении объёмного расхода, давления и/или температуры потоков жидкостей в трубопроводах систем водоснабжения и теплоснабжения с после- дующим автоматическим вычислением на их основе значений объёма, плотности, массового расхода и массы. 1.1.4.2 Для определения плотности специальных жидкостей (кислоты, щёлочи, рассолы и т.п.) должны применяться узаконенные данные, которые по заказу вносятся в память РМ-5-Т. Для теплофи- кационной, горячей и холодной воды плотность в РМ-5-Т вычисляется по ГСССД 188-99. 1.1.4.3 В вычислительном устройстве измеряемые и вычисляемые величины преобразуются в вид, удобный для вывода на цифровое табло, и/или для дальнейшей передачи по интерфейсу RS-485, и/или при наличии в комплекте АТЧВ, преобразовываться также в стандартные выходные сигналы: токовые от 4 до 20 мА и/или частотные от 10 до 5000 Гц.
Из-за пренебрежимо малого влияния на результаты измерений, давление воды в РМ-5-Т может не измеряться. Тогда к входным клеммам канала давления по заказу могут подсоединяться резисторы номинала от 1,1 до 2 кОм при заводских установках настроечных коэффициентов канала давления (приложение Л) это соответствует избыточному давлению от 4,8 до 9 кгс/см2.
При этом, если к клеммам канала давления ничего не подключено, то в РМ-5-Т автоматически устанавливается наименьшее договорное значение давления, т. е. Рдн, которое может устанавливаться пользователем самостоятельно по договорённости с контролирующими организациями в диапазоне от 1 до 9 кгс/см2.
Базовый комплект РМ-5-Т включает в себя преобразователи расхода ПРЭ и вычислители. Первичные преобразователи расхода состоят из конструктивно обособленных датчиков расхода и электронных блоков.
Дополнительно по заказу в комплект РМ-5-Т по быть включены преобразователи давления и термопреобразователи сопротивления. При этом, подключать можно лишь типы датчиков, согласованные для применения с расходомером РМ-5-Т.
Так же по заказу в комплект РМ-5-Т включаются автономные блоки АТЧВ, присоединяемые к вычислительным устройствам для преобразования измеренных значений величин (параметров) в стандартные выходные сигналы токовые (4...20 мА) или частотные сигналы (10...5000 Гц).

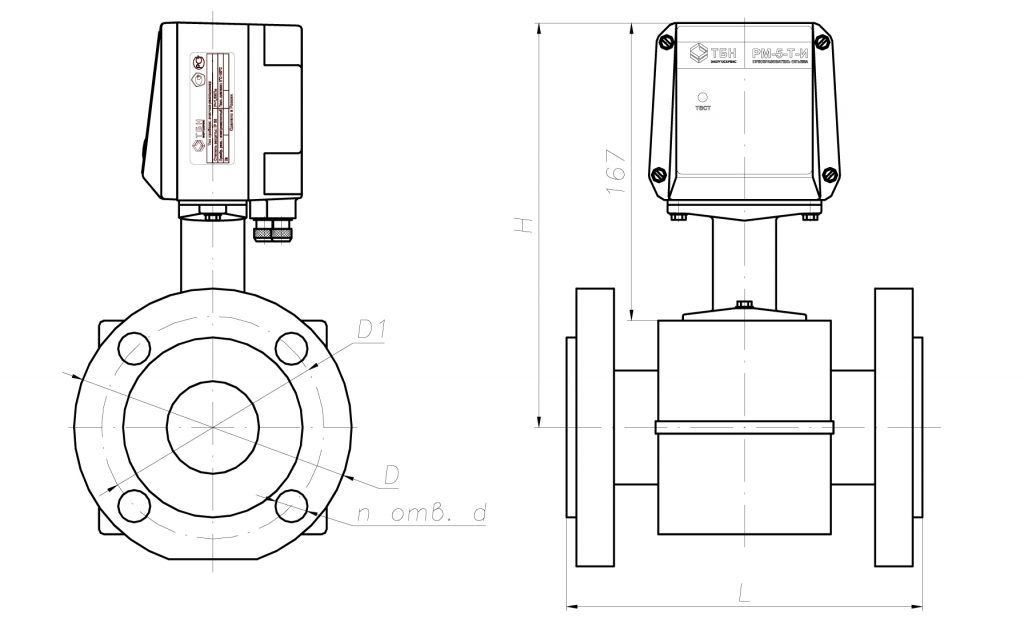

Габаритные установочные и присоединительные размеры датчиков расхода РМ-5-Т-И
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D, мм | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 300 | 360 | 485 |
| D1, мм | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 250 | 310 | 430 |
| d, мм | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 | 22 | 26 | 26 | 30 |
| N, шт | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 16 |
| L, мм |
135 ± 3 |
153 ± 3 |
155 ± 3 |
160 ± 3 |
200 ± 4 |
205 ± 4 |
210 ± 5 |
240 ± 5 |
250 ± 5 |
320 ± 7 |
360 ± 7 |
450 ± 7 |
| H, мм | 203 | 205 | 205 | 212 | 217 | 226 | 233 | 245 | 255 | 274 | 302 | 360 |
| Масса, кг | 1,8 | 2,7 | 3,3 | 4,7 | 6,0 | 7,9 | 9,5 | 12,5 | 17,2 | 32,8 | 50,1 | 92,0 |
РМ-5-Т-И имеют два конструктивных исполнения:
- исполнение 2: датчики расхода и электронные блоки выполняются единым целым;
- исполнение 4: электронные блоки располагаются отдельно и соединяются с датчиками расхода (скорости) сигнальными кабелями длиной до 10 м, а с вычислительными устройствами (в составе СИ, с которыми РМ-5-Т-И применяются в комплекте) — линиями связи.
Примечание: В составе РМ-5-Т-И, в отличие от остальных модификаций РМ-5, отсутствуют вычислительные устройства, поэтому для РМ-5-Т-И из четырёх конструктивных исполнений, установленных в описании типа для РМ-5, конструктивные исполнения 1 и 2, а также конструктивные исполнения 3 и 4 оказываются идентичными.
Значения параметров рабочих сред, где проводятся измерения с помощью РМ-5-Т-И, должны удовлетворять следующим требованиям:
- избыточное давление, МПа до 1,6 (по заказу 2,5);
- температура, °С от 1 до 150;
- удельная электрическая проводимость, См/м от 10–3 до 10;
- допускаемые пределы измерений объёмного расхода для РМ-5-Т-И: нижний Gmin и верхний Gmax, а также значение объёма, соответствующее одному импульсу, указаны в таблице.
| DN | Значение объёма на импульс, м3/имп | Объёмный расход, м3/ч | |
|---|---|---|---|
| G min | G max | ||
| 15(р) | 0,0004 | 0,0025 | 2,5 |
| 15 | 0,001 | 0,006 | 6 |
| 20 | 0,0018 | 0,011 | 11 |
| 25 | 0,0025 | 0,016 | 16 |
| 32 | 0,005 | 0,03 | 30 |
| 40 | 0,007 | 0,04 | 40 |
| 50 | 0,01 | 0,06 | 60 |
| 65 | 0,015 | 0,1 | 100 |
| 80 | 0,025 | 0,16 | 160 |
| 100 | 0,04 | 0,25 | 250 |
| 150 | 0,1 | 0,6 | 600 |
| 200 | 0,15 | 1,0 | 1000 |
| 300 | 0,4 | 2,5 | 2500 |
Пределы допускаемой относительной погрешности канала текущего времени РМ-5-Т-И составляют ± 0,05 %.
Пределы допускаемой относительной погрешности канала объёма РМ-5-Т-И по заказу могут нормироваться следующим способом:
- штатно по ГОСТ 28723 в зависимости от классов точности преобразователей расхода ПРЭ, на основе которых выполнены РМ-5-Т-И
| Поддиапазоны измерений | Пределы допускаемой относительной погрешности РМ-5- Т-И, % | ||
| Для ПРЭ класса А | Для ПРЭ класса В | Для ПРЭ класса С | |
| 250 < Gmax/G ≤ 1000 | ± 1,0 | ± 2,0 | ± 3,0 |
| 50 < Gmax/G ≤ 250 | ± 1,0 | ± 1,0 | ± 2,0 |
| 25 < Gmax/G ≤ 50 | ± 0,5 | ± 1,0 | ± 2,0 |
| 1 ≤ Gmax/G ≤ 25 | ± 0,5 | ± 0,5 | ± 1,0 |
Обозначение при заказе
| РМ-5-Х-Х | - | ХХХ | - | Х | - | ИСП | X | - | ХХХХX | - | Х | - | Х | - | ХХ | - | XXX | - | Х | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1 – модификация (модель) РМ-5: здесь РМ-5-Т-И;
2 – числовое значение условного прохода датчиков расхода (символ DN не пишется);
3 – класс точности измерительного канала расхода (объёма) А, В, С;
4 – номер исполнения РМ-5-Т-И – ИСП или 2, или 4;
Примечание: Для РМ-5 модификации РМ-5-Т-И исполнения 1 и 2, а также исполнения 3 и 4 идентичны ввиду отсутствия у РМ-5-Т-И штатного вычислительного устройства;
5 – номинальная статическая характеристика (НСХ) термопреобразователей сопротивления по ГОСТ 6651 (Pt100, 100П и т.п.): если у РМ-5 термопреобразователя сопротивления нет, то ставится 0 (для РМ-5-Т-И во всех случаях ставится 0);
6 – наличие преобразователя давления Р, если отсутствует – 0 (для РМ-5-Т-И ставится 0);
7 – наличие у РМ-5 табло и клавиатуры у вычислительного устройства ВУ : да – 1, нет – 0, если нет ВУ – 0; (для РМ-5-Т-И во всех случаях ставится 0);
8 – способ присоединения датчика расхода к трубопроводу: Фл – фланцевый, Рз – резьбовой;
9 – функция сигнализации о накоплении заданного объёма (массы) жидкости: если присутствует СИГ, если отсутствует – 0 посередине (для РМ-5-Т-И во всех случаях ставится 0);
10 – возможность измерений в обратных (реверсных) потоках.
