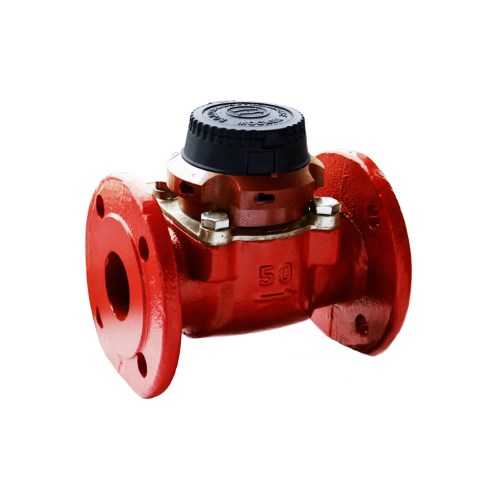

Особенности водосчетчиков турбинных ВМГ
- счетный механизм герметизирован, допускается работа в затапливаемых колодцах;
- турбинные счетчики воды ВМГ имеют возможность подключения устройств для дистанционного снятия показаний по высокочастотным и низкочастотным импульсам.
- по заказу потребителя счетчики могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт) для дистанционной (телемеханической) передачи низкочастотных импульсов с передаточным коэффициентом (ценой импульса) 100 и 250 литров.
- гарантийный срок эксплуатации счетчика типа ВМГ - 4 года.

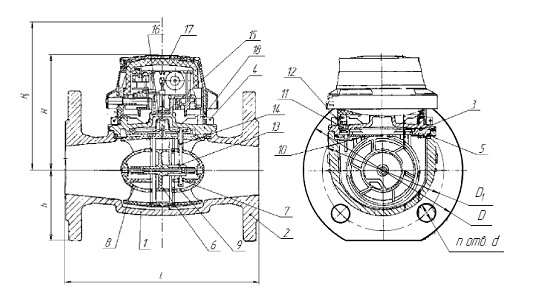

1 – корпус; 2 – фланец; 3 – крышка;4 – болты; 5 – прокладка; 6 – турбинка; 7 – ось; 8 – обтекатель входа; 9 – обтекатель выхода;10 – тяга; 11 – шток регулятора; 12 – винт регулятора; 13 – червячная передача; 14 – шток вертикальный; 15 – полумуфта магнитная ; 16 – полумуфта ведомая; 17 – крышка; 18 – кожух.
| Наименование основных технических характеристик |
Условный диаметр DN, мм |
||||||||
| 50 | 65 | 80 | 100 | 150 | 200 | ||||
|
Расход воды, м3/ч |
|||||||||
|
Для счетчиков горячей воды в диапазоне температур от +5 до +150° С (тип ВМГ) |
|||||||||
| - наименьший Qmin |
0,6 |
1,0 |
1,4 |
2,0 | 4,5 | 8,0 | |||
| - переходный Qt |
1,8 |
2,0 |
3,2 |
4,8 | 12 | 20,0 | |||
| - номинальный Qn |
15 |
25 |
45 |
70 | 150 | 250 | |||
| - наибольший Qmax |
60 |
90 |
140 |
200 | 500 | 500 | |||
| - порог чувствительности |
0,25 |
0,3 |
0,35 |
0,6 | 1,7 | 2,0 | |||
| Дистанционный выходной сигнал («герконный» съем сигнала), м3/имп |
0,1 |
1,0 |
|||||||
|
0,25 |
2,5 |
||||||||
| Дистанционный выходной сигнал (оптоэлектронный съем сигнала), м3/имп |
0,001 |
0,01 |
|||||||
| Гидравлическое сопротивление, S, м/(м3/ч)2 | |||||||||
| Емкость индикаторного устройства, м3 | 999999 | 9999999 | |||||||
| Наименьшая цена деления, м3 | 0,0005 | 0,005 | |||||||
| Положение шкалы индикаторного устройства | Вверх или в сторону | ||||||||
|
Габаритные размеры приведены в приложении А |
|||||||||
| Масса, кг (не более) | 8,5 | 12 | 15 | 19 | 36 | 51 | |||
|
Присоединение к трубопроводу фланцевое по ГОСТ 12815 |
|||||||||
| Трубопровод |
горизонтальный, вертикальный или наклонный |
||||||||
Примечания:
1. Под наибольшим расходом Qmax понимается расход, при котором потеря давления на счетчике не превышает 0,1 МПа (1 бар), а длительность работы не более 1-го часа в сутки. Потеря давления (метры водяного столба) на счетчике при текущем значении расхода (м3/ч) определяется по формуле: h=S·Q2.
2. Под номинальным (эксплуатационным) расходом Qn понимается расход, при котором счетчик может работать непрерывно (круглосуточно).
3. Под наименьшим расходом Qmin понимается расход, при котором счетчик имеет относительную погрешность ±5% и ниже которого относительная погрешность не нормируется.
4. Под переходным расходом Qt понимается расход, при котором счетчик имеет погрешность ±2%, а ниже которого ±5%.
5. Под порогом чувствительности понимается расход, при котором турбинка приходит в непрерывное вращение.
Пределы допускаемой относительной погрешности счетчика
Δ при выпуске из производства и после ремонта не должны превышать, %:
| в диапазоне от Qmin до Qt | ±5 |
| в диапазоне от Qt до Qmax вкл. | ±2 |
Предел допускаемой среднеинтегральной относительной погрешности Δ и не должен превышать ± 1,5%.
| Избыточное давление измеряемой среды, МПа | 1,6 |
| Средняя наработка на отказ, не менее, ч | 100000 |
| Полный срок службы, не менее, лет | 12 |
Размеры в миллиметрах
|
Тип |
Обозначение параметра |
||||||||
|
Ду |
L |
H |
H1 |
h |
d |
n |
D |
D1 |
|
|
Значение параметра |
|||||||||
| ВМГ-50 |
50 |
200 |
120 |
200 |
73 |
18 |
4 |
165 |
125 |
| ВМГ-65 |
65 |
200 |
120 |
200 |
85 |
18 |
4 |
180 |
145 |
| ВМГ-80 |
80 |
225 |
150 |
270 |
95 |
18 |
8 |
200 |
160 |
| ВМГ-100 |
100 |
250 |
150 |
270 |
105 |
18 |
8 |
220 |
180 |
| ВМГ-150 |
150 |
300 |
177 |
356 |
135 |
22 |
8 |
280 |
240 |
| ВМГ-200 |
200 |
350 |
206 |
441 |
162 |
22 |
12 |
335 |
295 |

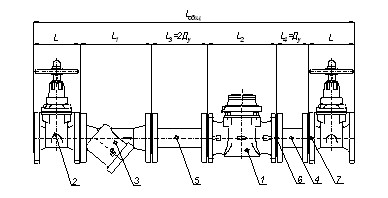

Схема водомерной вставки
1. Счетчик воды
2. Задвижка
3. Фильтр
4. Патрубок
5. Патрубок
6. Прокладка
7. Фланец по ГОСТ 12815
|
Ду |
L, мм |
L1, мм |
L2, мм |
L общ, мм |
|
50 |
150 |
230 |
200 |
890 |
|
80 |
180 |
310 |
225 |
965 |
|
100 |
190 |
350 |
250 |
1290 |
|
150 |
210 |
480 |
300 |
1660 |
|
200 |
230 |
650 |
400 |
2080 |
