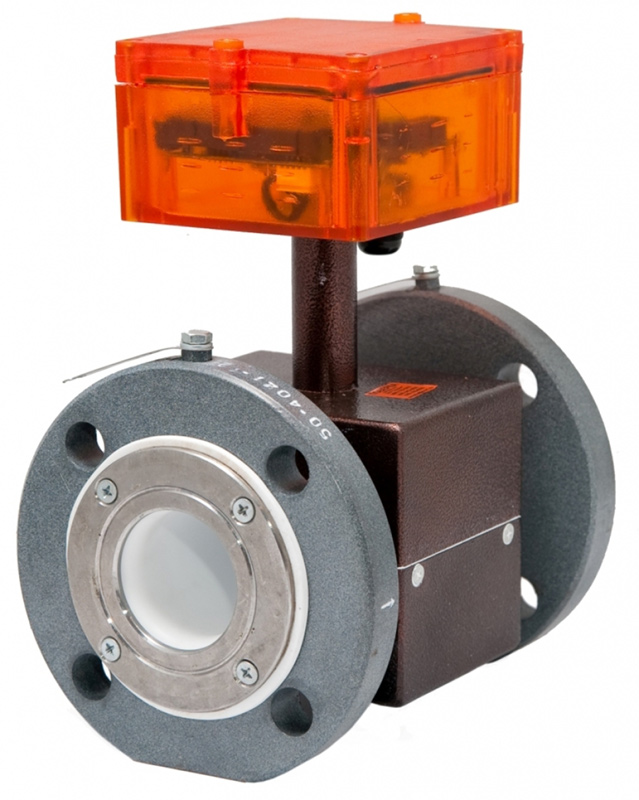

Преобразователи расхода электромагнитные МастерФлоу (Конвент)

МФ предназначены для измерений объема и расхода холодной или горячей воды, а также других жидкостей с удельной электропроводностью не менее 10-3 См/м, преобразования указанных параметров в электрические сигналы: импульсный, частотный или постоянного тока и применения в составе теплосчетчиков, счетчиков-расходомеров, а также в автоматизированных системах сбора данных, контроля и регулирования технологических процессов.

Область применения - измерение расхода и учет потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения, с содержанием воздуха или взвешенных частиц не более 1%.

Задать вопрос
  • Описание
  • Модификации и цены

МФ преобразуют:

  • объем прошедшей жидкости в пропорциональное ему количество импульсов на импульсном выходе с нормированной по объeму ценой;
  • расход жидкости в последовательность импульсов на частотном выходе, с частотой, пропорциональной этому расходу;

МФ могут комплектоваться (по заказу) дополнительной платой токового выхода, преобразующей расход жидкости в пропорциональный этому расходу сигнал постоянного тока. МФ могут выполнять измерения прямого и реверсивного потоков. МФ имеют вариант исполнения со встроенным блоком индикации, отображающим на дисплее измеренные параметры: объемный расход (м3/ч); объем (м3); время работы. Нештатные ситуации, возникающие при работе МФ, индицируются светодиодом. МФ имеют встроенный интерфейс RS-232, а также могут (по заказу) комплектоваться интерфейсом RS-485.

МФ рассчитаны на эксплуатацию при температуре окружающего воздуха от -10 до +50 °С и относительной влажности не более 95% (соответствуют группе С3 по ГОСТ Р 52931). По устойчивости к механическим воздействиям МФ относятся к вибропрочному и виброустойчивому ис-полнению группы N1 по ГОСТ Р 52931. МФ устойчивы к воздействию внешнего переменного магнитного поля с частотой 50 Гц и напряженностью до 400 А/м.

В помещении, где эксплуатируются приборы, не должно быть среды, вызывающей коррозию материалов из которых они изготовлены.

Степень защиты МФ от воды и пыли IP65 по ГОСТ 14254.

Электропитание МФ осуществляется от внешнего стабилизированного источника постоянного тока с напряжением 12 В, потребляемая мощность не более 7,5 Вт.

Питание платы интерфейса RS-485 осуществляется от внешнего источника постоянного стабилизированного напряжения 7…30 В, потребляемый ток не более 200 мА.

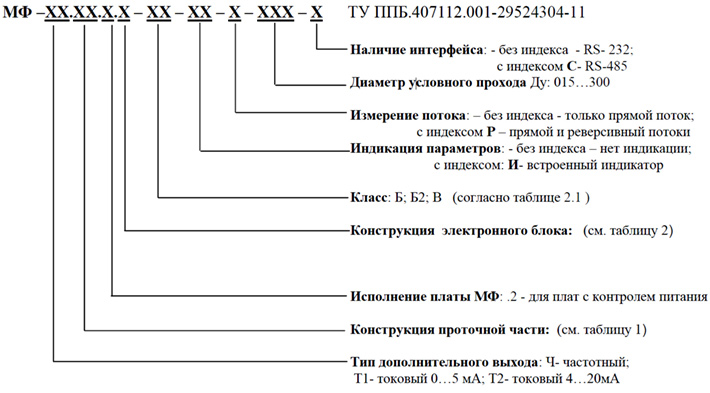

Условное обозначение для записи изделия при заказе и в технической документации:

Таблица 1. Конструктивное исполнение проточной части

Шифр Исполнение
2 проточная часть из стали под соединение типа сэндвич
5,6,7 проточная часть из стали под фланцевое соединение

Таблица 2. Конструктивное исполнение корпуса электронного блока

Шифр Исполнение
2 горизонтальный корпус электронного блока
ООО "КОНВЕНТ"

Порог чувствительности (gпор), значения минимального (gмин), переходных (gп1 и gп2) и максимального (gмакс) расходов в зависимости от диаметра условного прохода (Ду) и класса преобразователей приведены в таблице 2.1.

Таблица 2.1

Ду Класс gпор gмин gпер1 gпер2 gмакс
10 - - - - - -
- - - - - -
15 Б,Б2 0,01 0,02 0,033 0,05 5
В 0,007 0,013 0,026 0,043 6,5
20 Б,Б2 0,02 0,04 0,067 0,1 10
В 0,0125 0,025 0,05 0,0833 12,5
25 Б,Б2 0,036 0,072 0,12 0,18 18
В 0,02 0,04 0,08 0,13 20
32 Б,Б2 0,06 0,12 0,2 0,3 30
В 0,038 0,076 0,152 0,2533 38
40 Б,Б2 0,09 0,18 0,300 0,45 45
В 0,055 0,11 0,22 0,367 55
50 Б,Б2 0,15 0,3 0,5 0,75 75
В 0,08 0,16 0,32 0,53 80
65 Б,Б2 0,24 0,48 0,8 1,2 120
В 0,13 0,26 0,52 0,87 130
80 Б,Б2 0,36 0,72 1,2 1,8 180
В 0,2 0,4 0,8 1,33 200
100 Б,Б2 0,6 1,2 2 3 300
В 0,36 0,72 1,44 2,4 360
125 - - - - - -
- - - - - -
150 Б,Б2 1,14 2,28 3,8 5,7 570
В 0,62 1,24 2,48 4,13 620
200 Б,Б2 2 4 6,7 10 1000
В 1,1 2,2 4,4 7,3 1100
300 Б,Б2 5 10 16,7 25 2500
В 2,5 5 10 16,7 2500

Цена импульса на импульсном выходе оговаривается при заказе изделия и выбирается из ряда в соответствии с таблицей 2.2

Таблица 2.2

Ду,мм 15 20,25 32, 40, 50 65, 80 100, 150, 200, 300
Цена импульса, м3/имп 0,000005 0,00001 0,00005 0,0001 0,0005
0,00001 0,00005 0,0001 0,0005 0,001
0,00005 0,0001 0,0005 0,001 0,005
0,0001 0,0005 0,001 0,005 0,01
0,0005 0,001 0,005 0,01 0,05
0,001 0,005 0,01 0,05 0,1
0,005 0,01 0,05 0,1 0,5
0,01 0,05 0,1 0,5 1

Максимальные длительности выходных импульсов (мс) в зависимости от цены и Ду МФ приведены в таблице 2.3

Таблица 2.3

Цена им пульса м3/имп Диаметры условного прохода (Ду), мм
10 15 20 25 32 40 50 65 80 100 125 150 200 300
0,000005 2,4 0,8 - - - - - - - - - - - -
0,00001 5,6 2,4 0,8 0,8 - - - - - - - - - -
0,00005 29,6 13,6 7,2 4 1,6 1,6 0,8 - - - - - - -
0,0001 60 27,2 14,4 8,8 4 3,2 1,6 0,8 0,8 - - - - -
0,0005 200 138,4 72 44,8 23,2 16 11,2 6,4 4 2,4 1,6 0,8 0,8 -
0,001 200 200 144 89,6 47,2 32 200 13,6 8,8 4,8 4 2,4 1,6 0,8
0,005 200 200 200 200 200 163, 2 200 68,8 44,8 24,8 20 14,4 8 3,2
0,01 200 200 200 200 200 200 200 138,4 89,6 49,6 40 28,8 16 7,2
0,05 - - 200 200 200 200 200 200 200 200 200 144,8 81,6 36
0,1 - - - - 200 200 200 200 200 200 200 200 163,2 72
0,5 - - - - - - - 200 200 200 200 200 200 200
1 - - - - - - - - - 200 200 200 200 200

Цена и длительность импульса на импульсном выходе оговаривается при заказе изделия и выбирается из ряда в соответствии с таблицей 2.2 в зависимости от входных технических параметров используемого вторичного прибора.

КодНаименованиеЦена (без учета НДС)
000046828МФ-65 (5.2.2) класс Б (0,01 м/имп) реверс (К) преобразователь23000В корзинуБыстрый заказ
000055923МФ-15 (5.2.2) класс Б (0,001 м/имп) (К) преобразователь14300В корзинуБыстрый заказ
000055578МФ-200 (5.2.2) класс В (0,01 м/имп) (К) преобразователь73550В корзинуБыстрый заказ
000053810МФ-100 (5.2.2) класс Б 0,01 м/имп реверс с индикацией (К) преобразователь 29500В корзинуБыстрый заказ
000051174МФ-150 Т2 (5.2.2) класс Б (0,01 м/имп) (К) c индикацией преобразователь RS-48551550В корзинуБыстрый заказ
000052425МФ-300 (5.2.2) класс В (0,1 м/имп) (К) преобразователь155000В корзинуБыстрый заказ
000051172МФ-200 Т2 (5.2.2) класс Б (0,01 м/имп) (К) c индикацией преобразователь RS-48574450В корзинуБыстрый заказ
000060263МФ-300 (5.2.2) класс Б (0,1 м/имп) реверс с индикацией (К) преобразователь142950В корзинуБыстрый заказ
000059935МФ-20 (5.2.2) класс Б (0,0001 м/имп) (К) преобразователь14800В корзинуБыстрый заказ
000060262МФ-200 (5.2.2) класс Б (0,1 м/имп) реверс с индикацией (К) преобразователь72950В корзинуБыстрый заказ
000055821МФ-32 Т2 (5.2.2) класс В (0,01 м/имп) (К) c индикацией преобразователь RS-48523900В корзинуБыстрый заказ
000055931МФ-65 (5.2.2) класс Б (0,01 м/имп ) с индикацией (К) преобразователь25950В корзинуБыстрый заказ
000044285МФ-32 (5.2.2) класс В (0,001 м/имп) (К) преобразователь19450В корзинуБыстрый заказ
000058280МФ-40 (5.2.2) класс В (0,01 м/имп) реверс (К) преобразователь20400В корзинуБыстрый заказ
000059678МФ-15 (5.2.2) класс В (0,001 м/имп) (К) преобразователь17700В корзинуБыстрый заказ
000059972МФ-300 Т2 (5.2.2) класс Б (0,01 м/имп) (К) c индикацией преобразователь RS-485144450В корзинуБыстрый заказ
000056422МФ-50 (5.2.2) класс В (0,01 м/имп) реверс (К) преобразователь21950В корзинуБыстрый заказ
000046568МФ-150 (5.2.2) класс Б (0,1 м/имп) (К) преобразователь47100В корзинуБыстрый заказ
000043419МФ-15 (5.2.2) класс В (0,01 м/имп) с индикацией (К) преобразователь20650В корзинуБыстрый заказ
000043753МФ-40 (5.2.2) класс Б (0,01 м/имп) реверс (К) преобразователь17950В корзинуБыстрый заказ
000040075МФ-15 (5.2.2) класс Б (0,01 м/имп) (К) преобразователь14300В корзинуБыстрый заказ
000041855МФ-25 (5.2.2) класс Б (0,01 м/имп) индикация (К) преобразователь18950В корзинуБыстрый заказ
000042551МФ-65 (5.2.2) класс Б (0,005 м/имп) (К) преобразователь23000В корзинуБыстрый заказ
000038829МФ-100 (5.2.2) класс Б 0,01 м/имп (К) преобразователь26550В корзинуБыстрый заказ
000044204МФ-32 (5.2.2) класс В (0,01 м/имп) (К) преобразователь19450В корзинуБыстрый заказ
000043612МФ-100 (5.2.2) класс Б 0,1 м/имп (К) преобразователь26550В корзинуБыстрый заказ
000043483МФ-100 (5.2.2) класс Б (0,1 м/имп ) реверс (К) преобразователь26550В корзинуБыстрый заказ
000041398МФ-32 (5.2.2) класс Б (0,01 м/имп) с индикацией (К) преобразователь19400В корзинуБыстрый заказ
000039195МФ-50 (5.2.2) класс В (0,01 м/имп) (К) преобразователь21950В корзинуБыстрый заказ
000039196МФ-80 (5.2.2) класс В (0,01 м/имп) (К) преобразователь28350В корзинуБыстрый заказ
000038443МФ-20 (5.2.2) класс Б (0,01 м/имп) (К) преобразователь14800В корзинуБыстрый заказ
000041724МФ-65 (5.2.2) класс В (0,005 м/имп) (К) преобразователь25600В корзинуБыстрый заказ
000044435МФ-40 (5.2.2) класс В (0,01 м/имп) (К) преобразователь20400В корзинуБыстрый заказ
000038831МФ-65 (5.2.2) класс Б (0,01 м/имп) (К) преобразователь23000В корзинуБыстрый заказ
000042343МФ-20 (5.2.2) класс Б (0,001 м/имп) (К) преобразователь14800В корзинуБыстрый заказ
000039855МФ-200 (5.2.2) класс Б (0,01 м/имп) (К) преобразователь70000В корзинуБыстрый заказ
000046129МФ-80 (5.2.2) класс Б (0,01 м/имп) (К) с индикацией преобразователь28900В корзинуБыстрый заказ
000046827МФ-50 (5.2.2) класс Б (0,01 м/имп) реверс (К) преобразователь19050В корзинуБыстрый заказ
000042978МФ-50 (5.2.2) класс Б (0,01 м/имп) (К) с индикацией преобразователь22000В корзинуБыстрый заказ
000042977МФ-80 (5.2.2) класс В (0,01 м/имп) (К) с индикацией преобразователь31300В корзинуБыстрый заказ
000050238МФ-100 Т2(5.2.2) класс Б (0,01 м/имп) (К) с индикацией и RS-485 преобразователь31000В корзинуБыстрый заказ
000038622МФ-15 (5.2.2) класс В (0,01 м/имп) (К) преобразователь17700В корзинуБыстрый заказ
000038830МФ-80 (5.2.2) класс Б (0,01 м/имп) (К) преобразователь25950В корзинуБыстрый заказ
000039197МФ-100 (5.2.2) класс В 0,01 м/имп (К) преобразователь32450В корзинуБыстрый заказ
000042895МФ-40 (5.2.2) класс Б (0,01 м/имп) (К) с индикацией преобразователь20900В корзинуБыстрый заказ
000058569МФ-50 (5.2.2) класс В (0,01 м/имп) (К) преобразователь с индикацией24900В корзинуБыстрый заказ
000042219МФ-20 (5.2.2) класс Б (0,01 м/имп) с индикацией (К) преобразователь17750В корзинуБыстрый заказ
000038828МФ-150 (5.2.2) класс Б (0,01 м/имп) (К) преобразователь47100В корзинуБыстрый заказ
000038786МФ-40 (5.2.2) класс Б (0,01 м/имп) (К) преобразователь17950В корзинуБыстрый заказ
000038741МФ-25 (5.2.2) класс В (0,01 м/имп) (К) преобразователь18400В корзинуБыстрый заказ
000041396МФ-150 (5.2.2) класс В (0,01 м/имп) (К) преобразователь51000В корзинуБыстрый заказ
000038832МФ-40 (5.2.2) класс Б (0,001 м/имп) (К) преобразователь17950В корзинуБыстрый заказ
000043568МФ-100 (5.2.2) класс Б (0,1 м/имп ) с индикацией (К) преобразователь29500В корзинуБыстрый заказ
000046829МФ-80 (5.2.2) класс Б (0,01 м/имп) реверс (К) преобразователь25950В корзинуБыстрый заказ
000042221МФ-100 (5.2.2) класс В (0,01 м/имп) с индикацией (К) преобразователь35400В корзинуБыстрый заказ
000042201МФ-32 (5.2.2) класс Б (0,001 м/имп) (К) преобразователь16450В корзинуБыстрый заказ
000039785МФ-50 (5.2.2) класс Б (0,1 м/имп) (К) преобразователь19050В корзинуБыстрый заказ
000042534МФ-80 (5.2.2) класс Б (0,1 м/имп) (К) с индикацией преобразователь28900В корзинуБыстрый заказ
000043484МФ-50 (5.2.2) класс Б (0,1 м/имп) реверс (К) преобразователь19050В корзинуБыстрый заказ
000038779МФ-25 (5.2.2) класс Б (0,01 м/имп) (К) преобразователь16000В корзинуБыстрый заказ
000039943МФ-300 (5.2.2) класс Б (0,1 м/имп) (К) преобразователь140000В корзинуБыстрый заказ
000039881МФ-200 (5.2.2) класс Б (0,01 м/имп) с индикацией (К) преобразователь72950В корзинуБыстрый заказ
000039866МФ-25 (5.2.2) класс Б (0,001 м/имп) (К) преобразователь16000В корзинуБыстрый заказ
000039856МФ-50 (5.2.2) класс Б (0,005 м/имп) (К) преобразователь19050В корзинуБыстрый заказ
000043799МФ-25 (5.2.2) класс Б (0,01 м/имп) реверс (К) преобразователь16000В корзинуБыстрый заказ
000042311МФ-300 (5.2.2) класс Б (0,1 м/имп) с индикацией (К) преобразователь142950В корзинуБыстрый заказ
000042220МФ-65 (5.2.2) класс В (0,1 м/имп) с индикацией (К) преобразователь28550В корзинуБыстрый заказ
000042548МФ-20 (5.2.2) класс В (0,01 м/имп) (К) с индикацией преобразователь20950В корзинуБыстрый заказ
000043848МФ-32 (5.2.2) класс Б (0,0001 м/имп) (К) преобразователь16450В корзинуБыстрый заказ
000041221МФ-32 (5.2.2) класс В (0,01 м/имп) индикация (К) преобразователь22400В корзинуБыстрый заказ
000047656МФ-50 (5.2.2) класс Б (0,001 м/имп) (К) преобразователь19050В корзинуБыстрый заказ
000043569МФ-65 (5.2.2) класс Б (0,1 м/имп ) с индикацией (К) преобразователь25950В корзинуБыстрый заказ
000043485МФ-32 (5.2.2) класс Б (0,01 м/имп) реверс (К) преобразователь16450В корзинуБыстрый заказ
000038050МФ-25 (5.2.2) класс В (0,001 м/имп) (К) преобразователь18400В корзинуБыстрый заказ
000043116МФ-50 (5.2.2) класс Б (0,01 м/имп) (К) преобразователь19050В корзинуБыстрый заказ
000038526МФ-65 (5.2.2) класс Б (0,1 м/имп) (К) преобразователь23000В корзинуБыстрый заказ
000052477МФ-80 Т2(5.2.2) класс Б (0,01 м/имп) (К) с индикацией и RS-485 преобразователь30400В корзинуБыстрый заказ
000038936МФ-20 (5.2.2) класс В (0,01 м/имп) (К) преобразователь18000В корзинуБыстрый заказ
000038780МФ-32 (5.2.2) класс Б (0,01 м/имп) (К) преобразователь16450В корзинуБыстрый заказ
000052145МФ-40 Т2 (5.2.2) класс Б (0,01 м/имп) с индикацие и RS-485 (К) преобразователь22400В корзинуБыстрый заказ
000055391МФ-25 (5.2.2) класс В (0,01 м/имп) (К) преобразователь с индикациейпо запросуВ корзинуБыстрый заказ
000059857МФ-32 (5.2.2) класс В (0,01 м/имп) (К) с индикацией, реверс преобразовательпо запросуВ корзинуБыстрый заказ
000059829МФ-32 Т2 (5.2.2) класс В (0,01 м/имп) (К) c индикацией, с RS-485, реверс преобразовательпо запросуВ корзинуБыстрый заказ
000059439МФ-40 (5.2.2) класс Б (0,01 м/имп)реверс с индикацией (К) преобразователь20900В корзинуБыстрый заказ
000059856МФ-20 (5.2.2) класс В (0,01 м/имп) (К) с индикацией, реверс преобразовательпо запросуВ корзинуБыстрый заказ
000059855МФ-32 (5.2.2) класс Б (0,01 м/имп)с индикацией, реверс (К) преобразовательпо запросуВ корзинуБыстрый заказ
000059828МФ-20 Т2(5.2.2) класс В (0,01 м/имп) (К) с индикацией, с RS-485, реверс преобразовательпо запросуВ корзинуБыстрый заказ
000050924МФ-50 Т2-И (5.2.2) класс Б (0,01 м/имп) (К)с индикацией и RS-485 преобразователь23500В корзинуБыстрый заказ
000050107МФ-15 Т2 (5.2.2) класс Б (0,01 м/имп) (К) с индикацией преобразователь с RS-48518750В корзинуБыстрый заказ
000053975МФ-32 (5.2.2) класс В (0,01 м/имп) (К) реверс преобразовательпо запросуВ корзинуБыстрый заказ
000044205МФ-65 (5.2.2) класс В (0,01 м/имп) (К) преобразователь25600В корзинуБыстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Конвент

Вы можете купить преобразователи расхода электромагнитные МастерФлоу (Конвент) по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Казани, Краснодаре, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре, Уфе и Челябинске.
