Тепловычислители соответствуют ГОСТ Р 51649-2014, МИ 2412-97, МИ 2451-98, ГСССД187-99, ТР ТС 020/2011 и Правилам коммерческого учета тепловой энергии, теплоносителя (утв. остановлением Правительства Российской Федерации № 1034 18.11.2013 г.).
В части вычисления массового расхода теплоносителя при применении метода переменного перепада давления тепловычислители соответствуют ГОСТ 8.586.1-2005 - ГОСТ 8.586.5-2005 или РД 50.411-83, в зависимости от типа сужающего устройства.

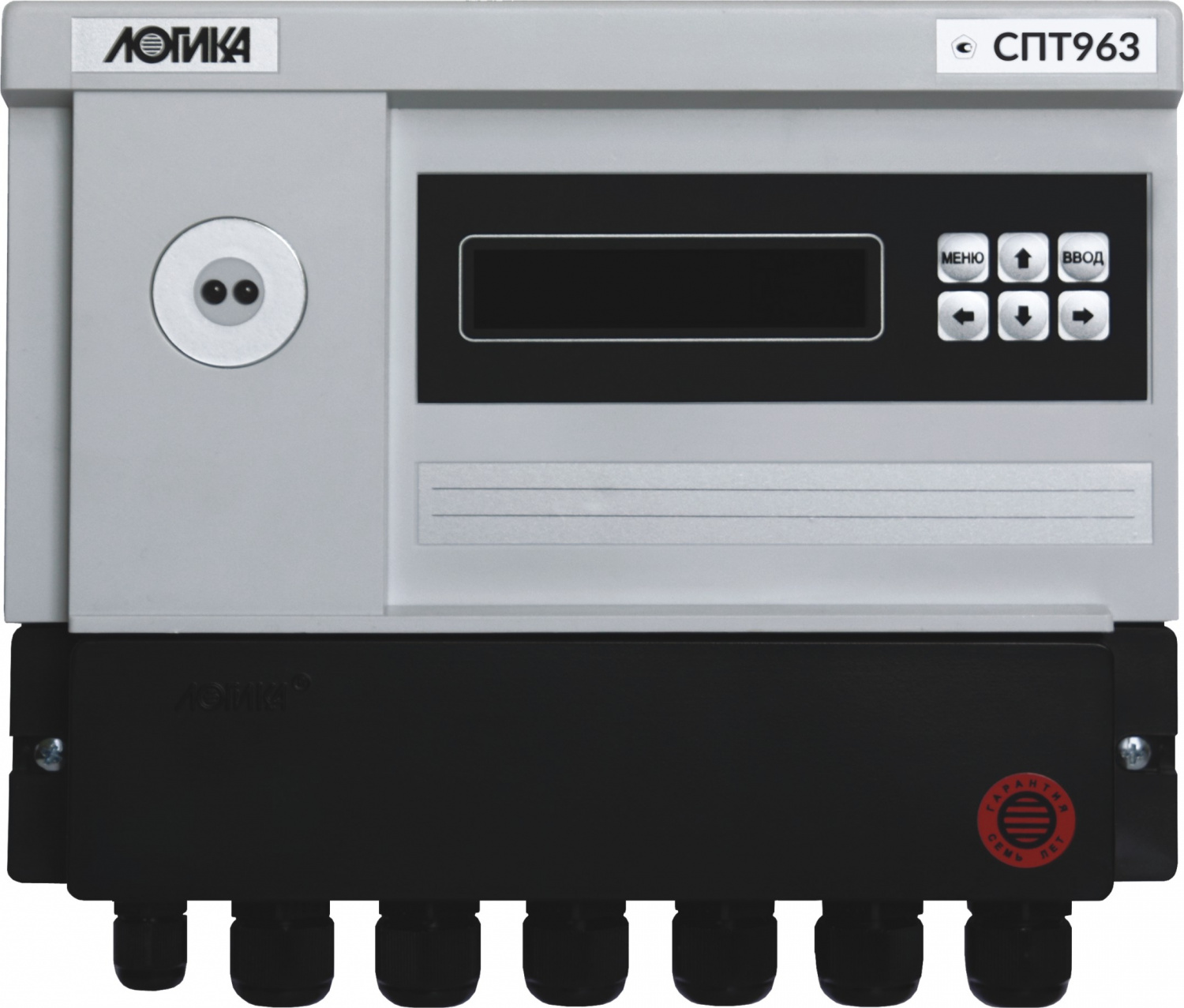

Тепловычислители СПТ 963 рассчитаны на применение в составе теплосчетчиков для водяных и паровых систем теплоснабжения, в составе иных измерительных систем, а также регуляторов теплоснабжения и ГВС как управляющие устройства.

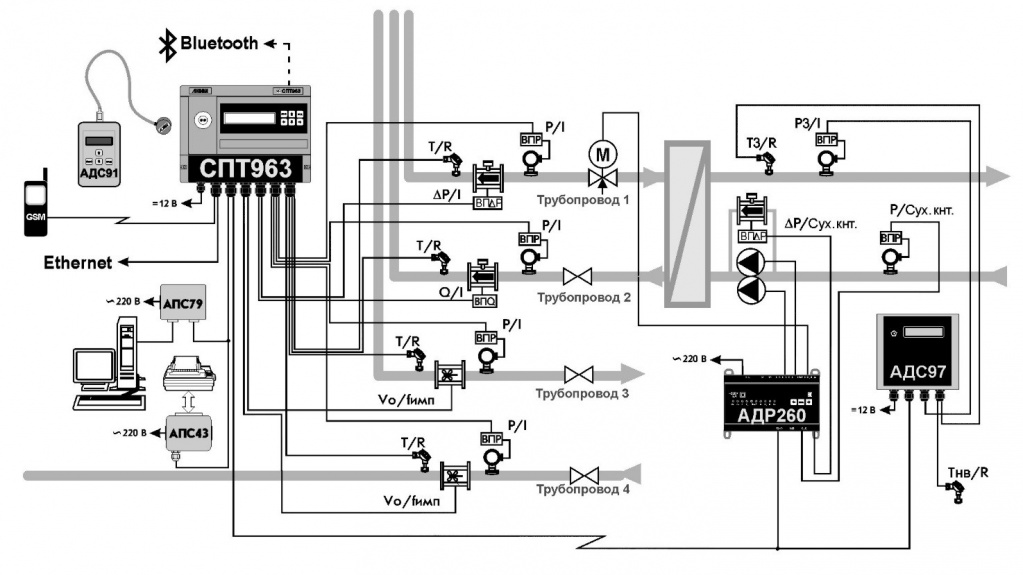

Тепловычислители обеспечивают обслуживание до шестнадцати трубопроводов. При этом непосредственно к тепловычислителю могут быть подключены восемь датчиков с выходным сигналом тока, восемь с частотным или импульсным выходным сигналом и восемь с сигналом сопротивления, образуя конфигурацию входов 8I+8F+8R. Посредством адаптеров АДС97, подключаемых по интерфейсу RS485, конфигурация входов тепловычислителя может быть расширена до 12I+12F+12R при подключении одного и до 16I+16F+16R при подключении двух адаптеров.
Трубопроводы могут быть в произвольном порядке объединены (логически) в группы – потребители; может быть сформировано до восьми потребителей.
Тепловычислители обеспечивают возможность работы с реверсными потоками теплоносителя. Способность тепловычислителей вести учет в системах с произвольным жидким теплоносителем с известными теплофизическими свойствами позволяет применять их, например, для учета энергозатрат холодильных установок.
Тепловычислитель ведет по каждому трубопроводу и потребителю часовые, суточные и месячные архивы измеряемых и вычисляемых параметров глубиной, соответственно, 1488 часов, 366 суток и 36 месяцев, а также архивы перерывов питания, нештатных ситуаций и изменений параметров по 1000 записей в каждом.
Тепловычислитель СПТ963 в сочетании с адаптерами АДР260 может применяться для регулирования систем теплоснабжения и горячего водоснабжения.
Эксплуатационные показатели
Габаритные размеры | 244×220×70 мм. |
---|---|
Масса | не более 2 кг. |
Электропитание | (12 ± 2) В постоянного тока. |
Потребляемый ток при номинальном напряжении | не более 300 мА. |
Условия эксплуатации |
|
Условия транспортирования (в транспортной таре) |
|
Средняя наработка на отказ | 85000 ч. |
Средний срок службы | 15 лет. |
Входные и выходные сигналы
В качестве датчиков параметров теплоносителя с тепловычислителями применяются:
- преобразователи расхода с выходным сигналом тока 0–5, 0–20, 4–20 мА;
- преобразователи расхода с импульсным выходным сигналом с нормированной ценой импульса или сигналом частоты до 5 кГц;
- преобразователи перепада давления на стандартных и специальных диафрагмах, сужающих устройствах с переменным сечением проходного отверстия, соплах ИСА 1932, трубах Вентури и напорных усредняющих устройствах с выходным сигналом тока 0–5, 0–20, 4–20 мА;
- термопреобразователи сопротивления с характеристикой Pt100, 100П, 100М, Pt50, 50П, 50М;
- преобразователи температуры с выходным сигналом тока 0–5, 0–20, 4–20 мА;
- преобразователи давления с выходным сигналом тока 0–5, 0–20, 4–20 мА.
Диапазоны измерений и показаний
- от 0 до 5, от 0 до 20 и от 4 до 20 мА - измерение сигналов тока, соответствующих давлению, разности давлений, температуре и расходу;
- от 39 до 235 Ом - измерение сигналов сопротивления, соответствующих температуре;
- от 10-4 до 5·103 Гц - измерение частоты импульсных сигналов, соответствующих расходу;
- от 0 до 30 МПа - показания давления;
- от 0 до 1000 кПа – показания разности давлений;
- от -50 до +600 °С – показания температуры;
- от 0 до 175 °C – показания разности температур;
- от 0 до 106 – показания объемного [м3/ч] и массового [т/ч] расходов и тепловой мощности [ГДж/ч];
- от 0 до 9·108 – показания объема [м3], массы [т] и количества теплоты (тепловой энергии) [ГДж].
Метрологические характеристики
Пределы допускаемой погрешности:
- ±0,05 % – измерение сигналов частоты (относительная);
- ±0,05 % – измерение сигналов 0–20 и 4–20 мА (приведенная к диапазону измерений);
- ±0,1 % – измерение сигналов 0–5 мА (приведенная к диапазону измерений);
- ±0,1 °С – измерение сигналов сопротивления (абсолютная; характеристика преобразования Pt100, 100П, 100М);
- ±0,15 °С – измерение сигналов сопротивления (абсолютная; характеристика преобразования Pt50, 50П, 50М);
- ±0,03 °С – измерение разности сигналов сопротивления (абсолютная; характеристика преобразования Pt100, 100П).
- ±0,01 % – погрешность часов (относительная);
- ±0,02 % – вычисление параметров (относительная);
- ±(0,5+3/ΔТ) % – измерительный канал количества теплоты (тепловой энергии) при 3≤ΔТ≤175 °С.
