ВКМ «РОСИЧ» (Ду 15, 20)

Счетчик крыльчатый мокроходный одноструйный холодной воды. Предназначен для установки в дачных домах и других объектах с малым расходом воды. Может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах. Предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 40°C и давлением до 1,6 МПа.

ВКМ «РОСИЧ» ДГ может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ).

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
КодНаименованиеЦена (без учета НДС)
000030975ВКМ-15-РОСИЧ счетчик воды1878
В корзину
Быстрый заказ
000030977ВКМ-20-РОСИЧ счетчик воды2349
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.

Варианты оснащения

стандартное исполнение:

  • латунный корпус;
  • присоединение резьбовое;
  • роликовые барабанчики счетного механизма находятся в капсуле, заполненной техническим глицерином;
  • корпус синего цвета;
  • набор монтажных частей и прокладок в комплекте

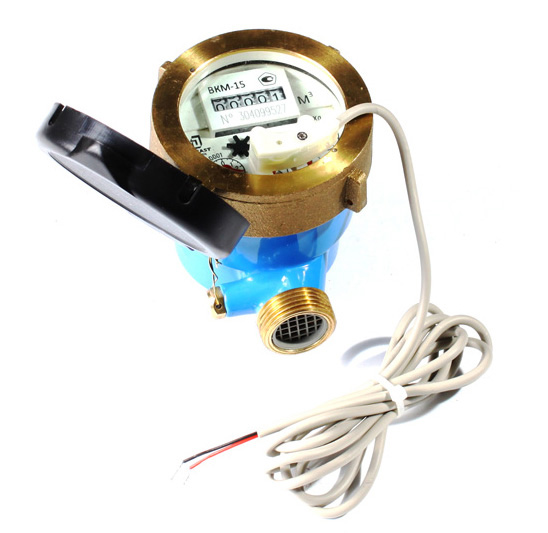

модификация счетчика с импульсным выходом (ДГ):

  • стандартное исполнение;
  • датчик герконовый;

модификация ВКМ без глицерина:

  • стандартное исполнение;
  • заполнение глицерином счетного механизма отсутсвует;
  • корпус не окрашен;

Особенности:

  • счетчик воды работает в затапливаемых помещениях и колодцах;
  • мокроходный счетчик воды не имеет разделения на «сухую» и «мокрую» часть, прямая передача вращения крыльчатки в счетный механизм без использования магнитной муфты обеспечивает высокую чувствительность счетчика, особенно в области малых расходов;
  • счетный механизм может быть заполнен техническим глицерином, что позволяет индикаторному табло всегда оставаться чистым для комфортного снятия показаний;
  • латунный корпус;
  • возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ) в комплектации счетчика воды импульсным выходом (ДГ);
  • счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6МПа;
  • СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;
  • может быть оснащен герконовым датчиком импульсов (ДГ), что позволяет снимать показания с помощью выносного индикатора;
  • полностью соответствует ГОСТ Р 50193;
  • не требует прокладки электрических сетей –счетчик независим от источников питания;
  • счетный механизм закрыт толстым стеклом;
  • бесшумная работа счетчика воды;
  • оснащён защитной крышкой;
  • счетчик неприхотлив к условиям эксплуатации;
  • МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.

Точность

Конструкция одноструйных счетчиков простая и надежная.

На работоспособность счетчика ВКМ «РОСИЧ» не влияют внешние магнитные поля. Между счетным механизмом счетчика и крыльчаткой – надежная механическая передача.

Вращение крыльчатки напрямую передается на счетный механизм, что обеспечивает повышенную точность показаний.

Счетный механизм может быть заполнен глицерином, который защищает от содержащихся в воде примесей, что позволяет беспрепятственно производить съем показаний даже в мутной воде.

Считывание показаний

Счетчик имеет индикаторное устройство с роликовыми барабанчиками. Счетный механизм обеспечивает отображение показаний в м³ и его долях. Счётный механизм может быть заполнен глицерином, с помощью свойств которого счетный механизм защищен от проникновения воды и загрязнений. Прибор выпускается в модификации с дистанционным съемом показаний – ВКМ «РОСИЧ» ДГ. Для дистанционной передачи данных используется герконовый датчик. Модификация, оборудованная датчиком геркона, позволяет устанавливать счетчик в местах, где затруднено визуальное снятия показаний с счетного механизма, а также позволяет подключать к системам АСКУЭ.

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Технические характеристики

Наименование параметра Норма для счетчиков диаметром условного прохода, ДУ, мм
15 20
Метрологический класс А В А В
Расход воды, м3/час:
• минимальный расход воды qmin 0,06 0,03 0,10 0,05
• переходный расход воды qt 0,15 0,12 0,25 0,20
• номинальный (рабочий) расход воды qn 1,5 2,5
• максимальный расход воды qmax 3 5
Порог чувствительности, м3/ч, не более 0,015 0,02
Диапазон температуры воды °С
• холодной от +5 до +40
Максимальное давление воды, МПа 1,6
Минимальная цена деления, м3 0,0001
Наибольшее значение роликового указателя, м3 99999
Монтажная длина L, мм 110 130
