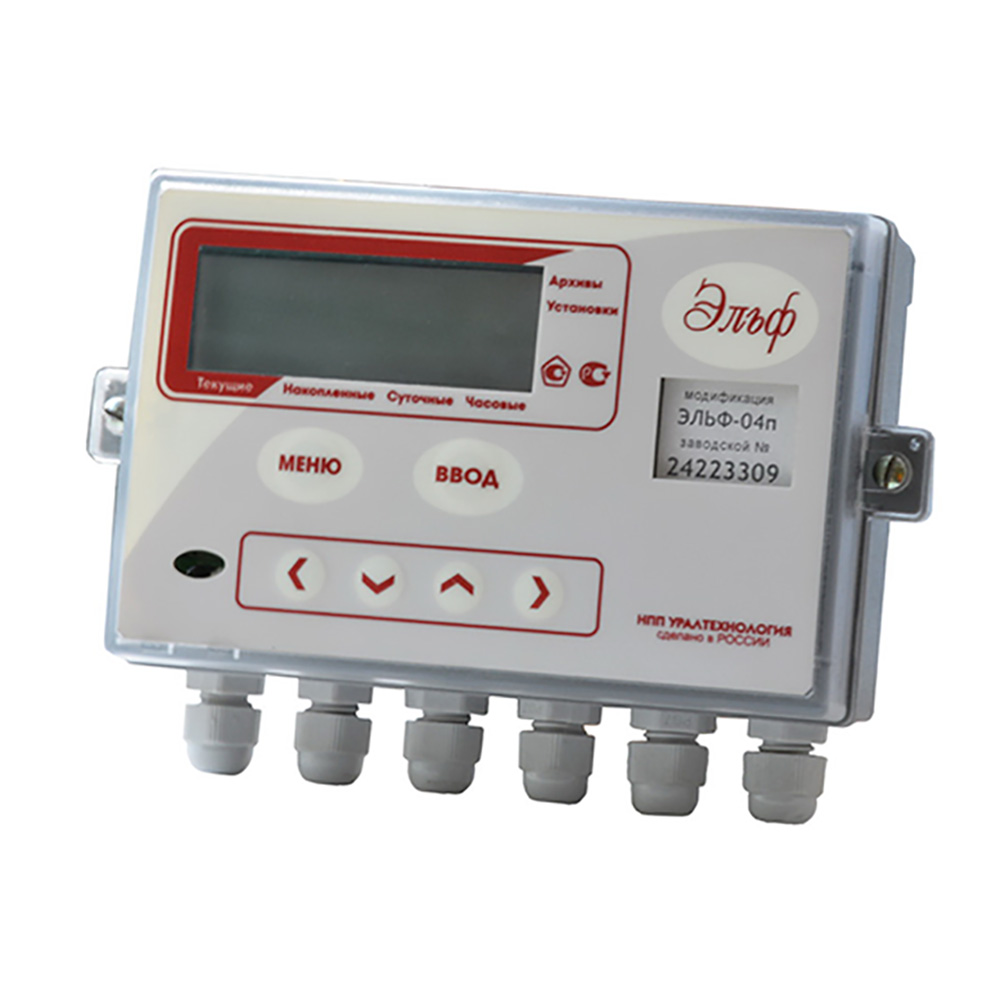

Вычислители применяются в условиях круглосуточной эксплуатации на объектах ЖКХ, энергетики и промышленности:
- в узлах учёта коммунальных ресурсов, индивидуальных и центральных тепловых пунктах;
- в энергетических и промышленных установках;
- в информационно-измерительных системах учёта, контроля и управления энергетическими и технологическими процессами.
Комплектность исполнений вычислителя по количеству и назначению измерительных входов приведена в таблице 1.
Таблица 1. Выпускаемые исполнения вычислителя
Исполнение вычислителя | Измерительные входы (подключаемые ИП) | |||
---|---|---|---|---|
ИПРВ (ВС), ИПРГ | СВЧ | ИПТ | ИПД | |
ЭЛЬФ-01 | 2 | 0 | 2 | 0 |
1 | 1 | |||
ЭЛЬФ-02 | 5 | 0 | 2 | 0 |
4 | 1 | |||
ЭЛЬФ-03 | 5 | 0 | 4 | 0 |
4 | 1 | |||
ЭЛЬФ-04 | 5 | 0 | 4 | 4 |
4 | 1 | |||
ЭЛЬФ-05 | 5 | 0 | 0 | 0 |
4 | 1 |
ИПРВ – измерительный преобразователь расхода воды
ВС – водосчётчик холодной воды или горячей воды с дистанционным выходом
ИПРГ – измерительный преобразователь расхода природного газа
СВЧ – счетчик ватт-часов (электроэнергии)
ИПТ – измерительный преобразователь температуры
ИПД – измерительный преобразователь избыточного давления
Основные технические характеристики
Наименование характеристики | Значение характеристики |
---|---|
Напряжение питания от встроенного элемента, В | 3,6 |
Габаритные размеры (длина х ширина х высота), мм, не более | 178х125х70 |
Масса, кг, не более | 0,7 |
Рабочие условия эксплуатации:
|
|
Средняя наработка на отказ, ч, не менее | 75000 |
Средний срок службы, лет, не менее | 12 |
Характеристики электропитания
Питание вычислителя осуществляется от внутреннего источника постоянного тока – литиевой батареи напряжением 3,6 В ± 0,2 В:
- в вычислителях ЭЛЬФ-01, ЭЛЬФ-02, ЭЛЬФ-05 используется литиевая батарея типоразмера «АА» ёмкостью 2,1 А•ч;
- в вычислителях ЭЛЬФ-03, ЭЛЬФ-04 используется литиевая батарея типоразмера «С» ёмкостью 7,2 А•ч.
Ресурс непрерывной работы батареи вычислителя составляет не менее 4 лет, при условии соблюдения следующих ограничений:
- время считывания данных через оптический порт или интерфейсные модули не должно превышать 30 минут в месяц;
- время просмотра данных на экране ЖКИ не должно превышать 2 часов в месяц.
Метрологические характеристики вычислителя
Наименование характеристики | Значение характеристики |
---|---|
Диапазон измерений и преобразований в температуру, °С | минус 50 – 150 |
Диапазон измерений и преобразований в разность температуры, °С | 3 – 147 |
Диапазон измерений и преобразований в давление, МПа | 0 – 2,5 |
Диапазон измерений и преобразований в объём и массу воды, м3 (т) | 10-3 – 107 |
Диапазон измерений и преобразований в электроэнергию, кВт | 10-3 - 107 |
Диапазон измерений и преобразований в объём природного газа, м3 | 10-3 - 107 |
Диапазон измерений и преобразований в тепловую энергию, Гкал | 10-3 - 107 |
Пределы допускаемой абсолютной погрешности при измерении электрического сопротивления ИПТ и преобразовании в температуру, °С | ± 0,15 |
Пределы допускаемой абсолютной погрешности при измерении разности сопротивления комплектов ИПТ и преобразовании в разность температуры, °С | ± 0,04 |
Пределы допускаемой приведённой погрешности при измерении силы тока ИП давления и преобразовании в давление, % | ± 0,1 |
Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 2500 импульсов, в объём воды, природного газа и электрическую энергию, % | ± 0,04
|
Пределы допускаемой относительной погрешности расчёта массы воды по измеренным сигналам ИП, % | ± 0,15
|
Пределы допускаемой относительной погрешности расчёта тепловой энергии по измеренным сигналам ИП, % | ± (0,5+Δ tmin/Δ t),
где: Δ tmin – минимальное значение разности температуры, °С Δ t – измеренное значение разности температуры, °С |
Пределы допускаемого суточного хода часов, с | ± 5 |
