Комплект поставки
| Наименование | Обозначение | Кол-во | Примечания |
|---|---|---|---|
| Соединители | С1, С2 и С3 | 1 к-т | |
| 0-модемный кабель | C4 (DB9F-DB9F) | 1 | По заказу |
| Вставка для ВКТ-7 с АВ 1.Х | С2.1 | 1 | По заказу |
| Переходники ПРИЗ-3 | 8 | По заказу | |
| Адаптер ПК-СКС6 | АПС-70 | 1 | По заказу |
| Адаптер интерфейса | RS-232/USB | 1 | По заказу |
| Плата интерфейса | RS232 | 1 | По заказу |
Указания по эксплуатации
- При проведении настройки (калибровки) вычислителей и преобразователей, подключение коннекторов к СКС-6 выполнять в соответствии с «Инструкциями….» по калибровке ВКТ-7 (ВКТ-8, ПРИЗ) соответственно.
- При проведении поверки вычислителей и преобразователей, подключение коннекторов к CКC-6 выполнять в соответствии с «Методикой поверки» ВКТ-7 (ВКТ-8, ПРИЗ) соответственно.
- При проведении поверки ВКТ-7 автоматизированным способом, подключение коннекторов к CКC-6 и выполнять в соответствии с Руководством пользователя ПО «Поверка ВКТ-7».
- При проведении поверки ВКТ-8, ПРИЗ автоматизированным способом, подключение коннекторов к CКC-6 и выполнять в соответствии с Руководством пользователя ПО «Ассистент-Поверка».
- При отсутствии СОМ-порта в ПК использовать адаптер RS-232/USB.
- Для подключения преобразователя ПРИЗ-3 использовать «переходники», входящие в комплект соединителей.
Схема электрическая принципиальная

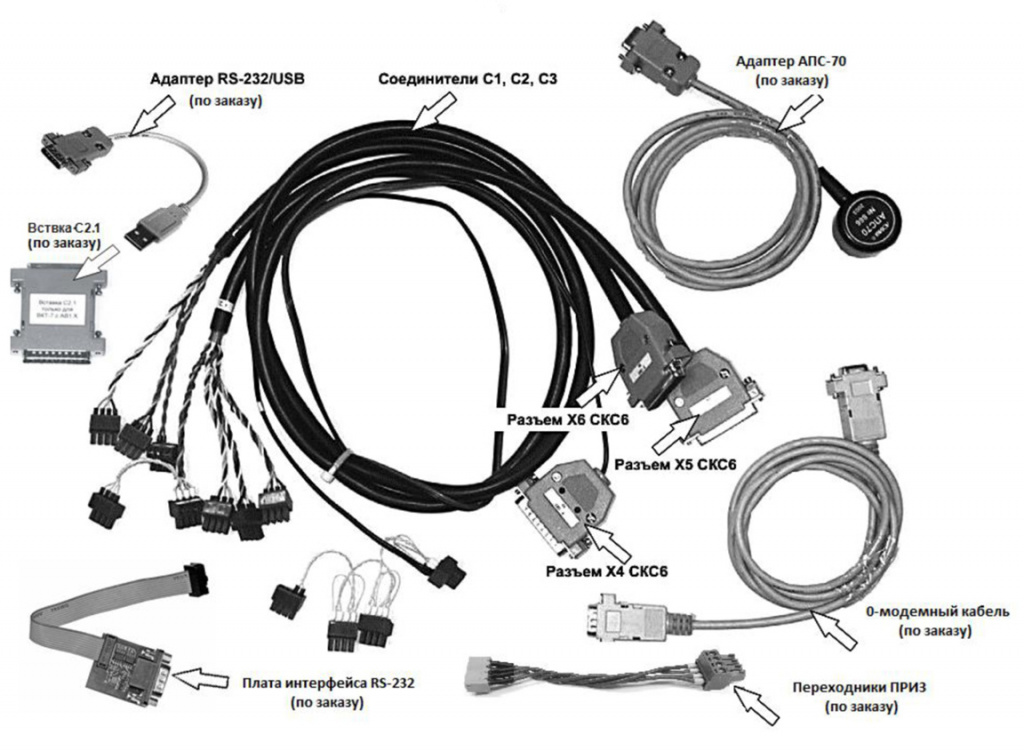

Общий вид комплекта соединителей
