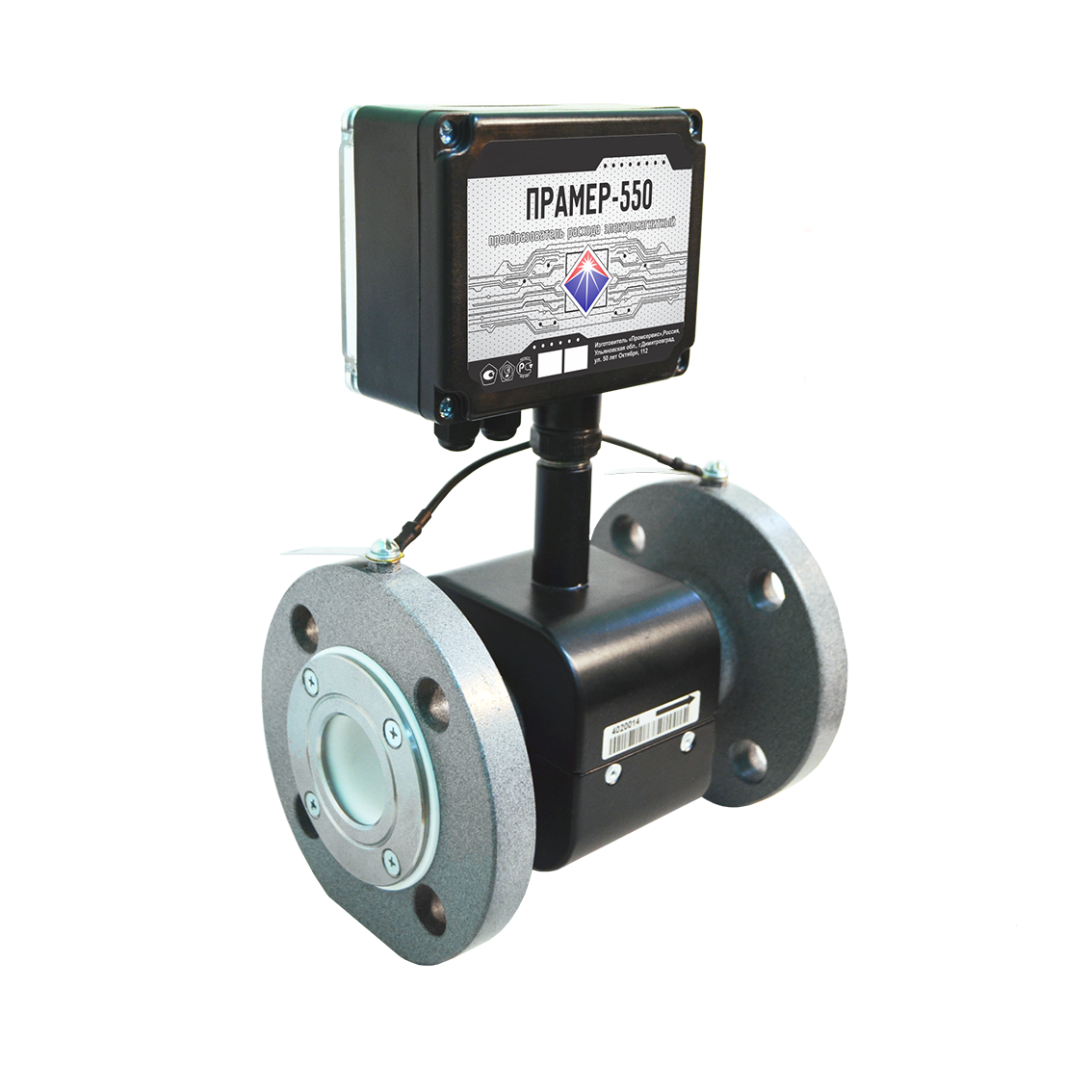

ЭМИР-ПРАМЕР-550 преобразователи расхода электромагнитные
Преобразователи расхода Эмир-Прамер 550 предназначены для преобразования объемного расхода и объема жидких сред в прямом и обратном направлении потока в наполненных трубопроводах в выходной электрический сигнал и трансляции его на внешние устройства.
Область применения расходомера Эмир-Прамер 550
Преобразователь расхода применяется в различных отраслях промышленности и коммунальном хозяйстве.
Преобразователи могут быть использованы в системах горячего и холодного водоснабжения, в централизованных системах питьевого водоснабжения и на объектах пищевой промышленности, а также для контроля других сред, не агрессивных к материалам его проточной части и соответствующих его техническим характеристикам
Особенности расходомера Эмир-Прамер 550
С 2014 года начат выпуск модификации ЭМИР-ПРАМЕР-550, которая имеет лучшие, по сравнения со старой конструкцией, эксплуатационные характеристики:
- Новый современный дизайн. Укороченная стойка, обтекаемый кожух, усовершенствованное полимерное покрытие прибора повышает защиту от воздействия факторов окружающей среды и улучшает восприятие.
- Защита от образования конденсата. Корпус полностью защищен от образования конденсата влаги внутри, что обеспечивает надежную работоспособность при использовании в системах холодного водоснабжения.
- Наглядная индикация режимов. Прозрачная крышка и удобный интерфейс позволяет быстро и удобно проводить диагностику.
- Надежная защита от помех. Металлический кожух обеспечивает высокую помехозащищённость, что позволяет получать достоверные результаты измерений в условиях неблагоприятной электромагнитной обстановки.
- Антивандальное исполнение защитного кожуха. Углеродистая сталь надежно защищает магнитную систему от несанкционированного вмешательства.
- Гарантийный срок эксплуатации 8 лет. Многолетний анализ информации о поломках и отказах приборов позволил сделать статистически обоснованные выводы об их высокой работоспособности и надежности.
- Динамический диапазон до 1/1000.
- Погрешность до ±1% во всём диапазоне расходов.
- Возможность измерения реверсивного потока.
- Наличие функций самодиагностики преобразователя.
- Блок питания для преобразователя расхода входит в комплектацию.
Электромагнитные преобразователи расхода ЭМИР-ПРАМЕР-550
Диаметры условного прохода (Ду): 15; 25; 32; 40; 50; 65; 80; 100; 150 мм.
Минимальные (Q min), переходные (Qt1 и Qt2) и наибольшие (Qmax) значения измеряемых объемных расходов в зависимости от Ду и класса преобразователя (динамического диапазона воспроизводимых расходов (Qmin/Qmax)):
| Ду, мм |
Значение расхода, м3/ч | ||||||||||||
| Класс А (1:100) |
Класс В (1:250) |
Класс С (1:500) |
Класс D, E (1:1000) |
||||||||||
| Qmin | Qmax | Qmin | Qt1 | Qmax | Qmin | Qt2 | Qt1 | Qmax | Qmin | Qt2 | Qt1 | Qmax | |
| 15 | 0,06 | 6 | 0,024 | 0,06 | 6 | 0,012 | 0,024 | 0,06 | 6 | 0,006 | 0,024 | 0,06 | 6 |
| 25 | 0,16 | 16 | 0,064 | 0,16 | 16 | 0,032 | 0,064 | 0,16 | 16 | 0,016 | 0,064 | 0,16 | 16 |
| 32 | 0,25 | 25 | 0,100 | 0,25 | 25 | 0,050 | 0,100 | 0,25 | 25 | 0,025 | 0,100 | 0,25 | 25 |
| 40 | 0,4 | 40 | 0,160 | 0,40 | 40 | 0,080 | 0,160 | 0,40 | 40 | 0,040 | 0,160 | 0,40 | 40 |
| 50 | 0,6 | 60 | 0,240 | 0,60 | 60 | 0,120 | 0,240 | 0,60 | 60 | 0,060 | 0,240 | 0,60 | 60 |
| 65 | 1,0 | 100 | 0,400 | 1,00 | 100 | 0,200 | 0,400 | 1,00 | 100 | 0,100 | 0,400 | 1,00 | 100 |
| 80 | 1,6 | 160 | 0,640 | 1,60 | 160 | 0,320 | 0,640 | 1,60 | 160 | 0,160 | 0,640 | 1,60 | 160 |
| 100 | 2,5 | 250 | 1,000 | 2,50 | 250 | 0,500 | 1,000 | 2,50 | 250 | 0,250 | 1,000 | 2,50 | 250 |
| 150 | 6,0 | 600 | 2,400 | 6,00 | 600 | 1,200 | 2,400 | 6,00 | 600 | 0,600 | 2,400 | 6,00 | 600 |
Параметры контролируемой жидкости:
— диапазон температур, °С — от 1 до 150;
— давление избыточное, МПа, не более — 1,6 или 2,5;
— ионная проводимость, — от 10-3 до 10 см/м
Пределы допускаемых относительных погрешностей при преобразовании объема и объемного расхода в выходной электрический сигнал в зависимости от класса преобразователя (динамического диапазона воспроизводимых расходов (Qmin/Qmax)), %:
для преобразователей класса А (1:100):
от Qmax до Qmin …………………………………… ± 1;
для преобразователей класса B (1:250):
от Qmax до Qt1 …………………………………….. ± 1;
от Qt1 до Qmin ……………………………………… ± 2;
для преобразователей класса С (1:500):
от Qmax до Qt1……………………………………… ± 1;
от Qt1 до Qt2……………………………………….. ± 2;
от Qt2 до Qmin ……………………………………… ± 5;
для преобразователей класса D (1:1000):
от Qmax до Qt1……………………………………… ± 1;
от Qt1 до Qt2……………………………………….. ± 2;
от Qt2 до Qmin ……………………………………… ± 5;
для преобразователей класса Е (1:1000):
от Qmax до Qmin ……………………………………. ± 1.
Питание преобразователя осуществляется от источника стабилизированного напряжения со следующими техническими характеристиками: выходное стабилизированное напряжение постоянного тока……12 +1,2В;
Ток коммутируемой нагрузки — не менее 400 мА.
Потребляемая мощность — не более 6 Вт;
Группа исполнения по ГОСТ Р 52931-2008 по устойчивости к механическим воздействиям — L1;
Степень защиты по ГОСТ 14254-96 — IP65;
Средняя наработка на отказ — не менее 75000 ч;
Среднее время восстановления работоспособного состояния — не более 4 ч;
Средний срок службы — не менее 15 лет.
Межповерочный интервал — 4 года
Гарантийный срок — 8 лет
Обозначение при заказе
ЭМИР-ПРАМЕР-550-FFF-J-HHH, HH-Р-D,
где символы
FFF – диаметр условного прохода (Ду) в мм (15, 25, 32, 40, 50, 65, 80, 100, 150);
J – класс преобразователя (A, B, C, D, E). Если вместо символа J ничего не указано, то класс преобразователя по умолчанию соответствует классу В;
HHH, HH – вес импульсов выходного сигнала в дм3/имп. Может быть установлен по пожеланию заказчика в соответствии с формулой, указанной в инструкции по эксплуатации.
Если вместо символов HHH, HH ничего не указано, то вес импульсов выходного сигнала будет иметь стандартное значение.
Р – измерение объема и объемного расхода в обратном (реверсивном) направлении потока обеспечено и метрологически подтверждено с заявленной точностью.
Если вместо символа Р ничего не указано, то измерение объема и объемного расхода не гарантировано с заявленной точностью. При этом в случае движения жидкости в обратном направлении на клеммах «-F2» и «+F2» присутствует выходной сигнал, пропорциональный расходу, но канал измерения обратного (реверсивного) потока метрологически не аттестован;
D – избыточное давление в МПа (1,6 или 2,5). Если вместо символа D ничего не указано, то избыточное давление в стандартном исполнении имеет значение 1,6 МПа (по заказу 2,5 МПа).
Примеры условного обозначения при заказе:
ЭМИР-ПРАМЕР-550-032-В-2,5 ТУ 4213-022-12560879-2008 означает: преобразователь объемного расхода жидкости электромагнитный ЭМИР-ПРАМЕР-550, Ду проточной части 32 мм, класс В, вес импульсов выходного сигнала 2,5 дм3/имп., измерение объема и объемного расхода только в прямом направлении потока, рабочее избыточное давление до 1,6 МПа.
