Технические характеристики
Характеристика | Значение |
---|---|

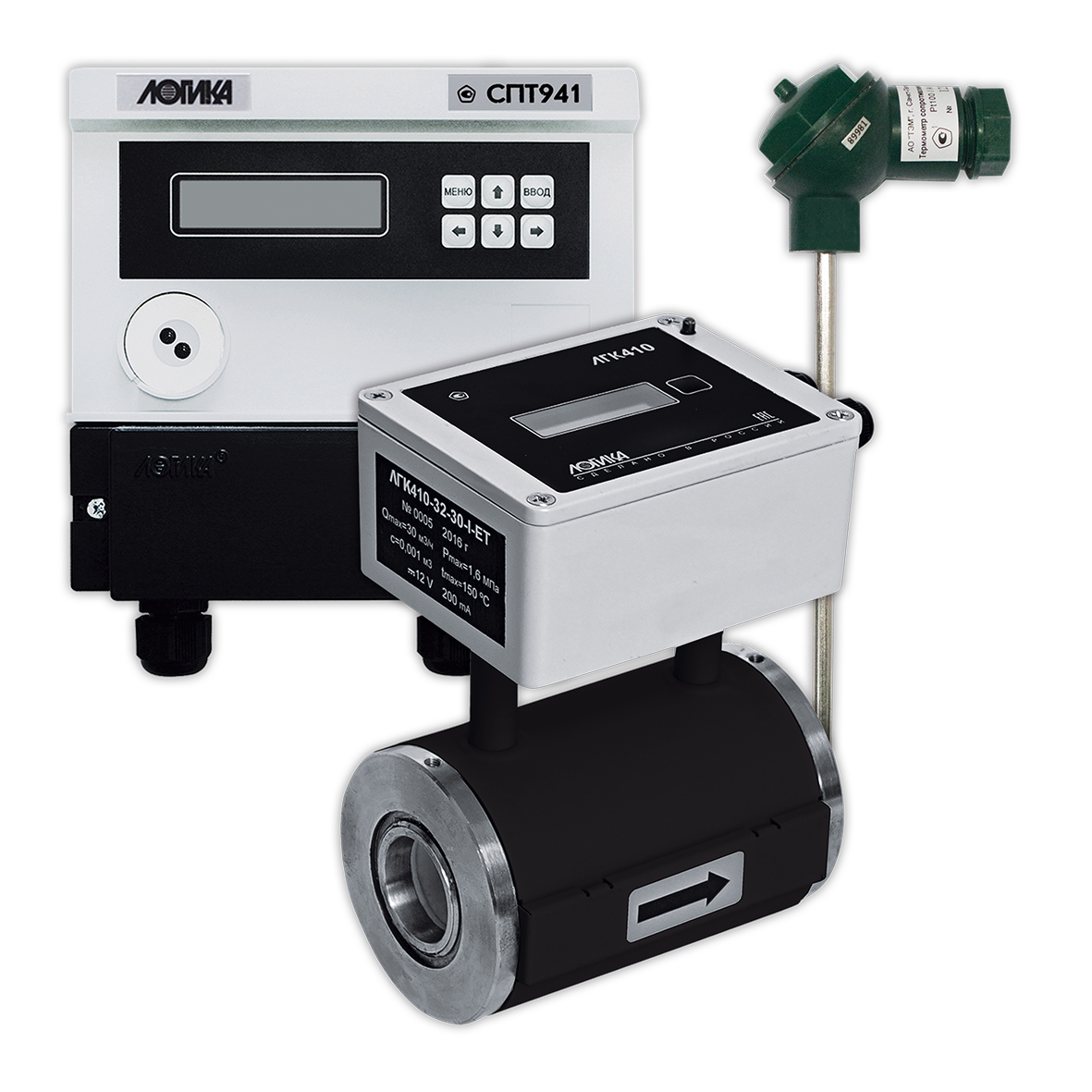

Тепловычислитель | СПТ 941.20 |
Измеряемая среда | Вода |
Количество подключаемых первичных преобразователей расхода (V) c импульсным выходным сигналом, преобразователей температуры (Т) с выходным сигналом сопротивления и преобразователей давления (Р) с выходным сигналом тока |
Позволяют обслуживать 1 теплообменный контур, содержащий 3 трубопровода. Конфигурация датчиков 1х(3V+3P+3T) |
Преобразователи расхода, входящие в состав теплосчётчика | ПРЭМ, ВЗЛЕТ-ЭР (ЛАЙТ М), МастерФлоу, ПРАМЕР-550, РМ-5, Питерфлоу-РС, Карат-551, ЛГК410, ЭСКО-РВ.08, Геликон-РЭЛ-100, СУР-97, Карат-520, РУС-1, US800, Ultraheat, Геликон-РУЛ, UFM-3030, OPTISONIC-3400, УРЖ2КМ-3, SonoSensor-30, ВПС, ВЭПС-Р, Метран-300ПР, Метран-320, ЭВ-200, ВСТ, ВСТН, М,W, ВСКМ |
Преобразователи температуры, входящие в состав теплосчётчика | ТЭМ-110, КТПТР-01, КТПТР-05, КТСП-Н, ТЭМ-100, ТПТ-1, ТПТ-15, ТСП-Н. |
Преобразователи давления, входящие в состав теплосчётчика | Метран-150, Метран-75, Метран-55, СДВ, DMP, Корунд, МИДА-13П, АИР-10, АИР-20/М2, MBS 4003. |
Теплосчетчики обеспечивают:
- измерение тепловой энергии, объема, массы, объемного и массового расходов, температуры и давления воды;
- архивирование значений количества тепловой энергии, массы, объема, средних значений температуры и давления - в часовом, суточном и месячном архивах;
- архивирование сообщений о нештатных ситуациях и об изменениях настроечных параметров;
- ввод настроечных параметров;
- показания текущих, архивных и настроечных параметров;
- ведение календаря и времени суток и учет времени работы;
- защиту измерительных данных настроечных параметров от изменения;
- коммуникацию с внешними устройствами через порты: RS232, оптический, RS232 – совместимый.
Диапазоны измерений:
- от 2,5•10-3 до 1,4•105 – объемный [м3/ч] и массовый [т/ч] расходы;
- от 0 до 2,5 МПа – давление;
- от -50 до +150 °С – температура;
- от 10-4 до 9•108 – объем [м3] и масса [т];
- от 3•10-6 до 9•108 ГДж – тепловая энергия.
Метрологические характеристики
Пределы допускаемой погрешности:
для теплосчетчиков класса 1:
± [2+12/(t1-α•t2)+0,01•DG] % - измерение тепловой энергии (относительная);
± (1,1+0,01•DG) % - измерение расхода, объема и массы (относительная);для теплосчетчиков класса 2:
± [3+12/(t1-α•t2)+0,02•DG] % - измерение тепловой энергии (относительная);
± (2,1+0,02•DG) % - измерение расхода, объема и массы (относительная);для теплосчетчиков классов 1 и 2:
± (0,25+0,002•t) °C - измерение температуры (абсолютная);
± 1 % - измерение давления (приведенная к верхнему пределу измерений);
± 0,01 % - погрешность часов (относительная).
Примечание.
α - коэффициент водоразбора; α=М2/М1; М1 и М2 - масса воды, прошедшей по подающему и обратному трубопроводам; 0≤α≤1.
DG - динамический диапазон измерений расхода; DG=GB/G, GB - верхний предел измерений преобразователя расхода, G - текущее значение расхода.
Эксплуатационные характеристики
Условия эксплуатации:
- температура окружающего воздуха: от 5 до 50 °С;
- относительная влажность: 80 % при 35 °С;
- атмосферное давление: от 84 до 106,7 кПа;
- синусоидальная вибрация: амплитуда 0,35 мм, частота от 5 до 35 Гц.
Электропитание: (220 +22/-33) В, (50 ± 1) Гц (непосредственно или через сетевые адаптеры).
Электромагнитная совместимость: по ГОСТ 30804.6.1-2013 и ГОСТ 30805.22-2013.
Степень защиты от пыли и воды: IP54 по ГОСТ 14254-96.
Средняя наработка на отказ: 35000 ч.
Средний срок службы: 12 лет.
