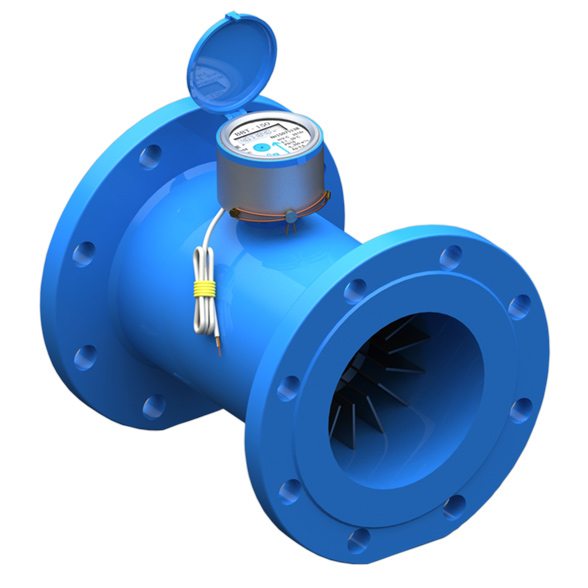

Основные технические характеристики
Основные параметры счетчиков приведены в таблице:
Наименование параметра | Значение | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Присоединение к трубопроводу | резьбовое по ГОСТ 6357 | ||||||||||||
Диаметр условного прохода, Ду, мм | 25 | 32 | 40 | ||||||||||
Метрологический класс по ГОСТ Р 50193.1 | В | В | С | С | В | В | С | С | В | В | С | С | |
Вариант исполнения | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | |
Максимальный расход, Qmax, м3/ч | 12 | 7 | 12 | 7 | 20 | 12 | 20 | 12 | 25 | 20 | 25 | 20 | |
Номинальный расход, Qn, м3/ч | 7 | 3,5 | 7 | 3,5 | 16 | 6 | 16 | 6 | 20 | 10 | 20 | 10 | |
Переходный расход, Qt, м3/ч | 0,14 | 0,14 | 0,053 | 0,053 | 0,24 | 0,24 | 0,08 | 0,08 | 0,4 | 0,4 | 0,09 | 0,09 | |
Минимальный расход,Qmin, м3/ч | 0,06 | 0,06 | 0,035 | 0,035 | 0,07 | 0,07 | 0,05 | 0,05 | 0,12 | 0,12 | 0,07 | 0,07 | |
Порог чувствительности, не более, м3/ч | 0,03 | 0,03 | 0,025 | 0,025 | 0,035 | 0,035 | 0,03 | 0,03 | 0,06 | 0,06 | 0,035 | 0,035 | |
Цена импульса дистанционной передачи, м3 | 0,001; 0,01; 0,1 | ||||||||||||
Гидравлическое сопротивление, S, м/(м3/ч)2 | 0,035 | 0,013 | 0,0092 | ||||||||||
Присоединение к трубопроводу | фланцевое по ГОСТ 33259 | ||||||||||||
Диаметр условного прохода, Ду, мм | 50 | 65 | 80 | 100 | 150 | 200 | |||||||
Метрологический класс по ГОСТ Р 50193.1 | В | С | В | С | В | С | В | С | В | С | В | С | |
Вариант исполнения | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | |
Максимальный расход, Qmax, м3/ч | 70 | 65 | 80 | 70 | 135 | 120 | 170 | 160 | 300 | 300 | 600 | 500 | |
Номинальный расход, Qn, м3/ч | 56 | 50 | 64 | 60 | 120 | 80 | 150 | 100 | 260 | 200 | 500 | 300 | |
Переходный расход, Qt, м3/ч | 0,30 | 0,22 | 0,36 | 0,35 | 0,45 | 0,45 | 0,50 | 0,45 | 1,3 | 1,2 | 6,0 | 5,0 | |
Минимальный расход,Qmin, м3/ч | 0,15 | 0,08 | 0,20 | 0,12 | 0,25 | 0,15 | 0,25 | 0,20 | 0,7 | 0,4 | 3,0 | 2,5 | |
Порог чувствительности, не более, м3/ч | 0,05 | 0,03 | 0,07 | 0,035 | 0,10 | 0,05 | 0,11 | 0,09 | 0,3 | 0,2 | 1,4 | 1,2 | |
Цена импульса дистанционной передачи, м3 | 0,1; 1,0 | ||||||||||||
Гидравлическое сопротивление, S, м/(м3/ч)2 | 1,2∙10-3 | 9,3∙10-4 | 2∙10-4 | 3,6∙10-4 | 6∙10-5 | 7,2∙10-5 | |||||||
Пределы допускаемой относительной погрешности счетчика, % |
± 5 - в диапазоне от Qmin до Qt ± 2 - в диапазоне от Qt до Qmax вкл. |
||||||||||||
Емкость индикаторного устройства, м3 | 999 999,9999 | ||||||||||||
Давление рабочей среды, не более, МПа | 1,6 | ||||||||||||
Температура рабочей среды, °С | от 0,1 до 50 | ||||||||||||
Наименьшая цена деления, м3 | 0,00001 | ||||||||||||
Положение счетчика на трубопроводе | любое | ||||||||||||
Средняя наработка на отказ, не менее, ч | 100 000 | ||||||||||||
Средний срок службы, не менее, лет | 12 | ||||||||||||
Интерфейс | RS-485 или M-bus или радио (LoRaWAN, NB-IoT) | ||||||||||||
Степень защиты от проникновения пыли и влаги по ГОСТ 14254 | IP68 | ||||||||||||
Габаритные размеры, масса | приведены в приложении Б | ||||||||||||
Влияние внешних магнитных полей | полностью защищены (100%) | ||||||||||||
Вид климатического исполнения | УХЛ, категория размещения 4.2 по ГОСТ 15150 |
Примечания
1. Под максимальным расходом понимается расход, при котором потеря давления на счетчике не превышает 0,06 МПа (0,6 бар.).
2. Под номинальным (эксплуатационным) расходом понимается расход, при котором счетчик может работать непрерывно (круглосуточно).
3. Под переходным расходом понимается расход, при котором счетчик имеет погрешность ±2%, а ниже которого ±5%.
4. Под минимальным расходом понимается расход, при котором счетчик имеет погрешность ±5% и ниже которого погрешность не нормируется.
5. Под порогом чувствительности понимается расход, при котором турбинка счетчика приходит в непрерывное вращение.
6. Потеря давления (метры водяного столба) на счетчике при текущем значении расхода (м3/ч) определяется по формуле: h=S∙Q2.

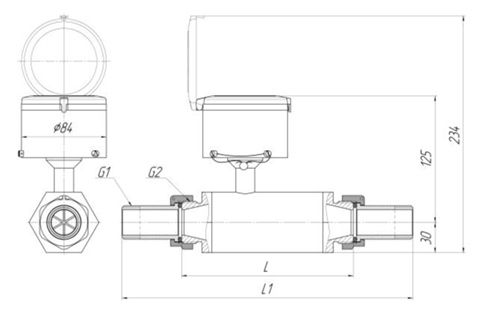

Габаритные и присоединительные размеры, масса, места пломбировки
Исполнения:
- корпус сварной (сталь с эпоксидно-порошковым покрытием);
- корпус сварной (сталь коррозионно-стойкая).
Обозначение | Ду, мм | L, мм | L1, мм | G1 | G2 | Масса, кг | Масса набора монтажных частей, кг |
---|---|---|---|---|---|---|---|
ВВТ-25 | 25 | 170/260 | 288/378 | 1² | 1 ¼² | 3,0/3,5 | 0,61 |
ВВТ-32 | 32 | 170/260 | 274/364 | 1 ¼² | 1 ½² | 3,0/3,5 | 0,78 |
ВВТ-40 | 40 | 190/300 | 293/403 | 1 ½² | 2² | 3,0/3,6 | 0,80 |

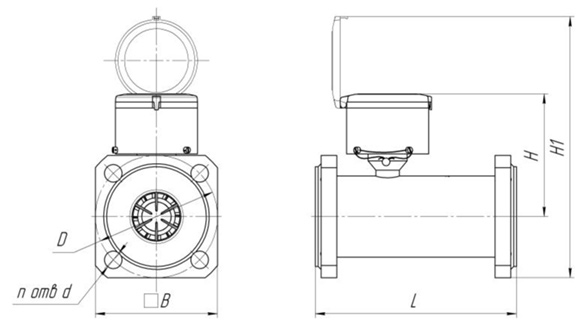

Исполнение:
- корпус литой (высокопрочный чугун ВЧ45).
- корпус сварной (сталь с эпоксидно-порошковым покрытием);
- корпус сварной (сталь коррозионно-стойкая).
Обозначение | Ду, мм | L, мм | H, мм | H1, мм | D, мм | В, мм | d, мм | n, шт | Масса, кг |
---|---|---|---|---|---|---|---|---|---|
ВВТ-50 | 50 | 200 | 125 | 267 | 125 | 125 | 18 | 4 | 6,0 |
ВВТ-65 | 65 | 200 | 125 | 274 | 145 | 140 | 18 | 4 | 7,1 |
ВВТ-80 | 80 | 225 | 135 | 289 | 160 | 150 | 18 | 4 | 9,4 |

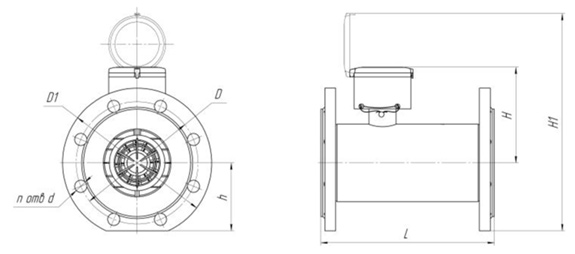

Исполнения:
Обозначение | Ду, мм | L, мм | H, мм | H1, мм | D, мм | D1, мм | h, мм | d, мм | n, шт | Масса, кг |
---|---|---|---|---|---|---|---|---|---|---|
ВВТ-50 | 50 | 200 | 125 | 277 | 125 | 160 | 73 | 18 | 4 | 6,5 |
ВВТ-65 | 65 | 200 | 125 | 289 | 145 | 180 | 85 | 18 | 4 | 8,8 |
ВВТ-80 | 80 | 225 | 135 | 309 | 160 | 195 | 95 | 18 | 4 | 10,9 |
ВВТ-100 | 100 | 250 | 141 | 325 | 180 | 215 | 105 | 18 | 8 | 13,7 |
ВВТ-150 | 150 | 300 | 165 | 379 | 240 | 280 | 135 | 22 | 8 | 27,7 |
ВВТ-200 | 200 | 350 | 191 | 432 | 295 | 335 | 162 | 22 | 12 | 43,2 |
Примечание: по требованию заказчика счетчики ВВТ-200 изготавливаются на давление PN10 с 8 отверстиями на фланцах.
