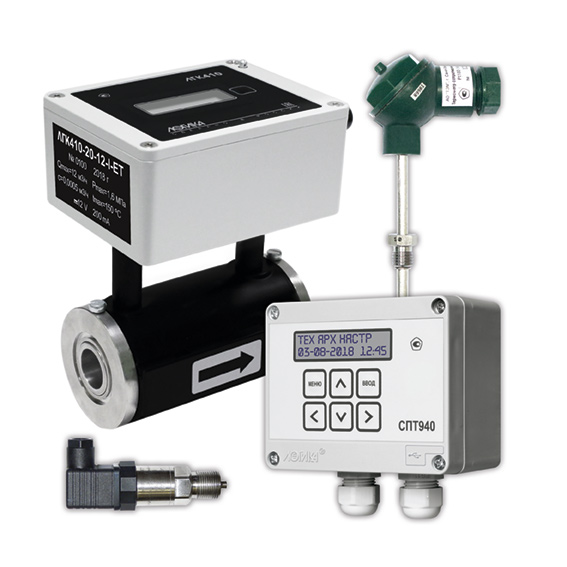

Теплосчетчики ЛОГИКА 8940

Теплосчетчики предназначены для измерения тепловой энергии, расхода, объема, массы, температуры и давления воды в системах тепло- и водоснабжения, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды.

Теплосчетчики идеально подходят для установки на небольших объектах с тепловой нагрузкой до 0,2 Гкал/ч, но сфера их применения не ограничена объектами с малым энергопотреблением.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос
Характеристики Значение
Тепловычислитель СПТ940
Измеряемая среда Вода
Количество подключаемых первичных преобразователей расхода (V) c импульсным выходным сигналом, преобразователей температуры (Т) с выходным сигналом сопротивления и преобразователей давления (Р) с выходным сигналом тока Позволяют обслуживать один теплообменный контур, содержащий 3 трубопровода. Конфигурация датчиков 1х(3V+2P+2T)
Преобразователи расхода, входящие в состав теплосчётчика ЛГК410, ПРЭМ, Взлет-ЭР (Лайт-М), МастерФлоу, ЭМИР-ПРАМЕР-550, РМ-5, Питерфлоу-РС, Карат-551, ЭСКО-РВ.08, Геликон-РЭЛ-100, Взлет ТЭР, СУР-97, Карат-520, Взлет-МР, US-800, Ultraheat (T150/2WR7), Геликон-РУЛ, UFM-3030, OPTISONIC-3400, SonoSensor-30, ВПС, ВЭПС-Р, Метран-300ПР, Метран-320, ЭВ-200, ВСТ, ВСТН, ОВСТ; ОВСХд;  ОВСГд, М, W, ВСКМ
Преобразователи температуры, входящие в состав теплосчётчика ТЭМ-110, КТПТР-01,-06,-07,-08; КТПТР-05, КТСП-Н, ТЭМ-100, ТПТ-1,-19, ТПТ-15, ТСП-Н
Преобразователи давления, входящие в состав теплосчётчика Метран-150, МИДА-13П, Метран-55, АИР-20/М2, ПД100И, СДВ, DMP, APZ, Метран-75, Корунд, MBS-4003, АИР-10, без преобразователя

Теплосчетчики обеспечивают:

  • измерение тепловой энергии, объема, массы, объемного и массового расходов, температуры и давления воды;
  • архивирование значений тепловой энергии, массы, объема, средних значений температуры и давления в часовом, суточном и месячном архивах;
  • архивирование сообщений о нештатных ситуациях и об изменениях настроечных параметров;
  • ввод настроечных параметров;
  • показания текущих, архивных и настроечных параметров;
  • ведение календаря и времени суток и учет времени работы;
  • защиту архивных данных и настроечных параметров от изменений.

Диапазоны измерений:

  • от 10-2 до 105 – диапазон измерений объемного расхода [м3/ч];
  • от 10-2 до 105 – диапазон измерений массового расхода [т/ч];
  • от 10-4 до 9•108 – диапазон измерений объема [м3];
  • от 10-4 до 9•108 – диапазон измерений массы [т];
  • от –50 до 150 – диапазон измерений температуры [°С];
  • от 3 до 145 – диапазон измерений разности температур [°С];
  • от 0 до 2,5 – диапазон измерений давления [МПа];
  • от 3•10-6 до 9•108 – диапазон измерений тепловой энергии [ГДж].

Метрологические характеристики

Пределы допускаемой погрешности не превышают:

для теплосчетчиков класса 1:

  • ±(2+12/(t1-t2)+0,01•DG) % – относительная погрешность при измерении тепловой энергии в закрытой системе теплоснабжения;
  • ±(1,5+0,01•DG)/(1-α•β) % – относительная погрешность при измерении тепловой энергии в открытой системе теплоснабжения;
  • ±(1+0,01•DG) % – относительная погрешность при измерении объемного и массового расходов, объема и массы;

для теплосчетчиков класса 2:

  • ±(3+12/(t1-t2)+0,02•DG) % – относительная погрешность при измерении тепловой энергии в закрытой системе теплоснабжения;
  • ±(3+0,01•DG)/(1-α•β) % – относительная погрешность при измерении тепловой энергии в открытой системе теплоснабжения;
  • ±(2+0,02•DG) % – относительная погрешность при измерении объемного и массового расходов, объема и массы;

для теплосчетчиков классов 1 и 2:

  • ±(0,25+0,002•|t|) °C – абсолютная погрешность при измерении температуры;
  • ±[0,2+9/(t1-t2)] % – относительная погрешность при измерении разности температур;
  • ±0,8 % – приведенная к верхнему пределу измерений погрешность при измерении давления;
  • ±0,01 % – относительная погрешность часов.

Примечание:

α=М21; М1 – масса [т] теплоносителя, прошедшего по подающему трубопроводу, М2 – по обратному трубопроводу; 0≤α<1;

β=t2/t1; t1 – температура [°C] теплоносителя в подающем трубопроводе, t2 – в обратном трубопроводе;

DG=GB/G; GB, G – соответственно верхний предел измерений преобразователя и текущее значение расхода в подающем трубопроводе [м3/ч].

Эксплутационные характеристики

Условия эксплуатации:

  • температура окружающего воздуха: от 5 до 50 °С;
  • относительная влажность: 80 % при 35 °С и более низких температурах;
  • атмосферное давление: от 84 до 106,7 кПа;
  • синусоидальная вибрация: амплитуда 0,35 мм, частота от 10 до 55 Гц.

Электропитание:

  • переменный ток: (220+22/-33) В, (50±1) Гц;
  • постоянный ток: от 12 до 42 В;
  • встроенный источник 3,6 В.

Средняя наработка на отказ: 35000 ч.

Средний срок службы: 12 лет.
