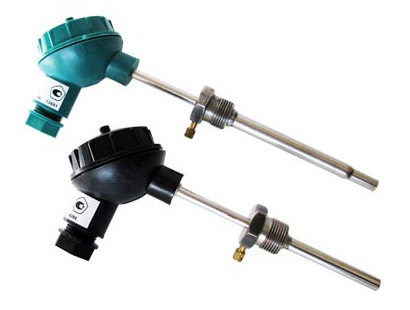

Комплект термометров представляет собой два платиновых термометра, подобранных по заданным параметрам таким образом, что разница между ними в показаниях температуры минимальна, что позволяет снизить до минимума погрешность в показаниях потребляемой тепловой энергии.
Характеристики комплекта в части конструктивных особенностей, устойчивости к воздействию факторов окружающей среды, механическим воздействиям, давлению, а также климатическое исполнение соответствуют аналогичным параметрам входящих в комплект термометров. Электрическая схема соединений - 4-х проводная.
КТПТР изготавливаются двух классов: 1 и 2. Классы и допуски термометров, входящих в комплект, а также погрешность измерения разности температур в зависимости от класса точности комплекта представлена в таблице 1.
Таблица 1
|
Класс точности комплекта |
Класс допуска термометров комплекта |
Допуск термометров,°С |
Погрешность измерения разности температур,°С |
|---|---|---|---|
|
1 |
АА |
±(0,1+0,0017*|t|) |
± (0,05+0,001 Δt) |
|
2 |
А |
±(0,15+0,002*|t|) |
±(0,1+0,002 Δt). |
|
Тип и вид исполнения |
Материал |
Степень защиты от пыли и влаги |
Диапазон измеряемых температур
|
Диапазон измеряемой разности температур
|
Показатель тепловой инерции
|
Условное давление
|
|
|---|---|---|---|---|---|---|---|
|
Защитная арматура |
Головка |
||||||
|
КТПТР-01 |
сталь 12Х18Н10Т |
полиамид |
IP65 |
0 … 180 |
0 … 180 |
10
15
|
6,3 |
Базовые варианты исполнения
|
Тип и вид исполнения |
НСХ |
Класс термометров |
Класс комплекта |
Диаметр монтажной части d, [мм] |
Длина монтажной части L, [мм] |
|---|---|---|---|---|---|
|
КТПТР-01 |
100П, Pt100, Pt500, Pt1000 |
АА |
1 |
6 |
60, 80, 100 |
|
8 |
60, 80, 100, 120, 160, 200, 250, 320, 400 |
||||
|
А |
2 |
6 |
60, 80, 100 |
||
|
8 |
60, 80, 100, 120, 160, 200, 250, 320, 400 |
||||
|
КТПТР-01 |
500П |
АА |
1 |
8 |
100, 120, 160, 200, 250, 320, 400 |
|
А |
2 |
Обозначение при заказе
|
КТПТР — 01 |
— 1 |
— 100П |
— 80/ 6 |
|---|---|---|---|
|
1 |
2 |
3 |
4 |
|
1. Тип и вид исполнения |
|||
|
2. Класс допуска – 1 класс |
|||
|
3. НСХ – 100 П |
|||
|
4. Монтажная длина и диаметр L/d, мм |
|||
Для комплекта из 3-х термометров с различными монтажными длинами и диаметрами:
|
КТПТР — 01(3) |
— 1 |
— 100П |
— 120/8, 160/8, 200/6 |
|---|---|---|---|
|
1 |
2 |
3 |
4 |
|
1. Тип и вид исполнения (количество термометров) |
|||
|
2. Класс допуска – 1 класс |
|||
|
3. НСХ – 100 П |
|||
|
4. Монтажная длина и диаметр отдельных термометров L/d, мм |
|||
