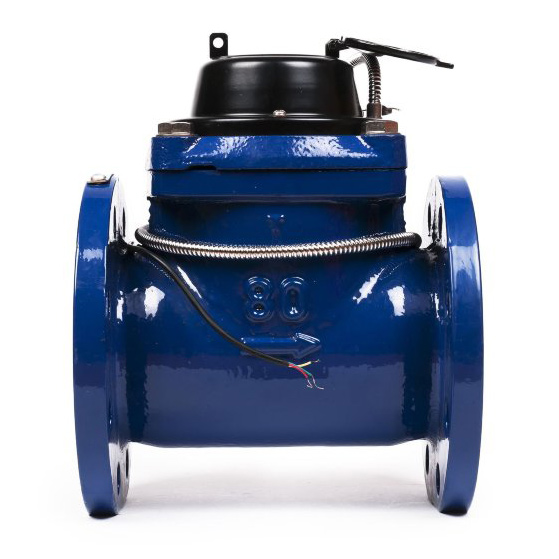

Счетчик холодной воды турбинный WTC(i)

Турбинные счетчики воды серий WTC/WTH предназначены для измерения объемов питьевой, сетевой, технической воды, протекающей в системах холодного и горячего водоснабжения, а также в подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения при давлении до 1,6 МПа (16 кгс/см2) и диапазоне температур от 5 до 40 °С для серии WTC и от 5 до 90 °С для серии WTH.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

Материалы

  • Корпус счетчика - Серый чугун
  • Измерительный механизм и турбина - Износостойкая пластмасса
  • Также используется - Латунь, нержавеющая сталь

Требования к монтажу

  • Трубопровод: горизонтальный/вертикальный/наклонный
  • Расположение счетного механизма: сверху/сбоку.
  • Минимальная длина успокаивающего участка перед счетчиком — 3 DN, после счетчика — 1 DN
  • Межповерочный интервал для счетчиков холодной воды WTC — 6 лет, для счетчиков горячей воды — 4 года
Номинальный диаметр DN мм. 40 50 65 80 100 150 200 250 300 400 500
Номинальный расход Qn м3 10 15 25 40 60 150 250 400 600 1000 1500
Максимальный расход Qmax м3 20 30 50 80 120 300 500 800 1200 2000 3000
Переходный расход Qt м3 0.8 3 5 8 12 30 50 80 120 200 300
Минимальный расход Qmin м3 0.2 0.45 0.75 1.2 1.8 4.5 7.5 12 18 30 45
Номинальное давление PN МПа 1.6
Макс. температура t °C 40(WTC) / 90(WTH)

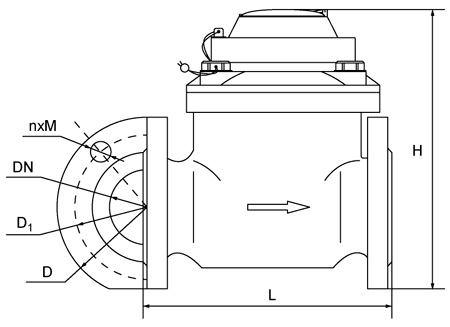

Габаритные размеры

Номинальный диаметр DN мм. 40 50 65 80 100 150 200 250 300 400 500
Длина (корпус) L мм. 260 200 200 225 250 300 350 450 500 600 800
Высота H мм. 249 256 266 276 286 345.5 372.5 495 516 631 738.5
Диаметр фланца D мм. 150 165 185 200 220 285 340 410 465 585 715
Вылет крепежных отверстий D1 мм. 110 125 145 160 180 240 295 355 410 525 650
Монтажные болты   4xM16 8xM16 8xM20 12xM20 12xM24 16xM27 20xM30
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Groen
