Счетчики комбинированные применяются на промышленных объектах, объектах коммунального хозяйства и в составе автоматизированных систем контроля и учета холодной воды. Они разработаны специально для объектов с широким диапазоном расхода воды, непостоянным уровнем расхода, варьирующим в течение суток, сезонов или условий технологического процесса, объектов кратковременного учета большого расхода, где при нормальной ситуации протекает небольшое количество воды.
По степени защиты счетчики соответствуют IP 54; по заказу могут быть изготовлены со степенью защиты IP 68, которые пригодны для длительного погружения в воду на глубину более 1 м и установки в водопроводных колодцах, имеют полную водонепроницаемость и пылезащищенность.
Счетчики ВСХНК, ВСХНКд работают в диапазоне температур от +5 до +50°С (холодная вода), имеют счетный механизм с роликовым и стрелочными индикаторами и показывают измеренный объем в метрах кубических (м3) и его долях.
Счетчики ВСХНКд имеют дистанционный выход импульсов (при подаче напряжения на магнитоуправляемый контакт).
Технические характеристики
| Диаметр условного прохода, DN | 50/20 | 65/20 | 80/20 | 100/20 | 150/40 |
| Измеряемая среда | Вода по СанПиН 2.1.4.1074 | ||||
| Диапазон температур, ºС | +5.......+50 0С | ||||
| Наименьший расход, Qmin, м3/ч | 0,05 | 0,05 | 0,05 | 0,05 | 0,20 |
| Переходный расход, Qt, м3/ч | 0,20 | 0,20 | 0,20 | 0,20 | 0,80 |
| Номинальный расход, Qn, м3/ч | 50,0 | 60,0 | 120,0 | 230,0 | 400,0 |
| Наибольший расход, Qmax, м3/ч | 90,0 | 120,0 | 200,0 | 300,0 | 600,0 |
| Порог чувствительности, м3/ч | 0,015 | 0,015 | 0,015 | 0,015 | 0,100 |
|
Максимальное значение указателя счетного механизма, м3 - основного счетчика - вспомогательного счетчика |
999 999 99 999 |
999 999 × 10 999 999 |
|||
|
Потеря давления при наибольшем расходе, МПа 0,042 0,057 0,100 0,100 0,060 |
0,042 | 0,057 | 0,100 | 0,100 | 0,060 |
|
Расход воды, м3/ч, при потере давления 0,1 кгс/см2 (0,01 МПа)
|
12 | 28 | 33 | 44 | 118 |
| Цена импульса, л/имп., для ВСХНд 100/1 100/1 100/1 100/1 1000/100 | 100/1 | 100/1 | 100/1 | 100/1 | 1000/100 |
|
Пределы допускаемой относительной погрешности в диапазонах расходов, %: - Qmin ≤ Q < Qt - Qt ≤ Q ≤ Qmax |
± 5 ± 2 |
||||
| Наибольшее количество воды, измеряемое счетчиком ВСХНК, ВСХНКд, м3х1000 | |||||
| - за сутки | 1,08/0,063 | 1,44/0,063 | 2,88/0,063 | 5,52/0,063 | 9,60/0,720 |
| - за месяц | 32,40/1,875 | 32,40/1,875 | 32,40/1,875 | 32,40/1,875 | 32,40/1,875 |
| Наименьшая цена деления счетного механизма, м3 | 0,0005/0,00005 | 0,005/0,00005 | 0,005/0,0005 | ||
| Присоединение к трубопроводу | фланцевое | ||||
|
Диапазон срабатывания переключающего устройства, м3/ч, при: - увеличении расхода - уменьшении расхода |
1,6 1,1 |
1,6 1,1 |
1,6 1,1 |
2,5 1,9 |
6,2 4,8 |
| Габаритные размеры счетчиков, мм, не более | |||||
| - монтажная длина дать припуски | 270 | 300 | 300 | 360 | 500 ± 15 |
| - высота счетчиков ВСХНК | 180 | 190 | 212 | 222 | 350 |
| - высота счетчиков ВСХНКд | 190 | 200 | 222 | 232 | 360 |
| - ширина | 280 | 300 | 310 | 340 | 445 |
|
Масса, кг, не более: ВСХНК ВСХНКд |
17,6 | 21,1 | 25,1 | 30,1 | 74,6 |
| 18,7 | 22,2 | 26,2 | 31,2 | 76,9 | |
| Средний срок службы, не менее, лет | 12 | ||||
Примечания:
1. Под наименьшим расходом Qmin понимается расход, на котором счетчик имеет относительную погрешность ±5% и ниже которого относительная погрешность не нормируется.
2. Под переходным расходом Qt понимается расход, на котором счетчик имеет относительную погрешность ±2%, а ниже которого ±5%.
3. Под номинальным расходом Qn понимается расход, при котором счетчик может работать непрерывно в течение длительного времени.
Состав счетчика

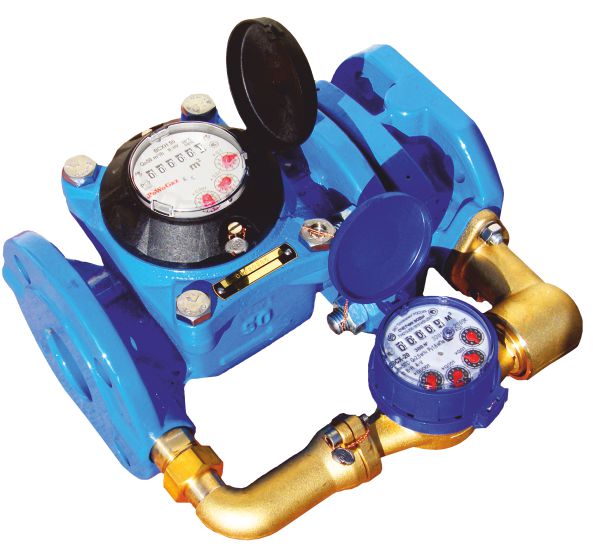

Комбинированные счетчики ВСХНК, ВСХНКд состоят из двух счетчиков, имеющих разные пределы измерений, и переключающего пружинного клапана. Счетчики размещены на параллельной отводке. Один прибор является основным, а другой – вспомогательным. Переключающий клапан в зависимости от расхода автоматически закрывает или открывает проход воды к одному из приборов.
При малых величинах расхода переключающий клапан закрывается и задействованным остается только вспомогательный счетчик. При возрастании расхода давление воздействует на основной счетчик и при этом происходит открывание переключающего клапана. С этого момента основной счетчик начинает работать совместно со вспомогательным счетчиком. При работе обоих счетчиков общее потребление и объем воды считываются путем сложения показаний основного и вспомогательного счетчиков.
Корпус основного счетчика выполнен из серого чугуна и представляет собой цилиндрическую отливку с фланцами по ГОСТ 12815-80 для присоединения к трубопроводу и горловиной для размещения измерительного блока (измерительной вставки).
Устройство и работа счетчика
В устройство комбинированных счетчиков ВСХНК, ВСХНКд входят турбинный (основной) и крыльчатый (вспомогательный) счетчики, размещенные на параллельной отводке. Когда напор воды в системе водоснабжения невысок, вода движется через крыльчатый счетчик, когда же напор возрастает, вода поступает через турбинный и крыльчатый счетчики. Расчет полного объема воды, прошедшего через комбинированный счетчик определяется суммированием показаний объема воды турбинного и крыльчатого счетчиков. Крыльчатый счетчик защищен от перегрузки, которая может возникнуть, грибовидным клапаном, который ограничивает расход в системе.
Условия эксплуатации:
- температура окружающего воздуха от +5 до +50 °С;
- относительная влажность не более 80% (при исполнении IP68 – 100%).
4. Под наибольшим расходом Qmax понимается расход, при котором счетчик может работать не более 1-го часа в сутки.
5. Под порогом чувствительности понимается расход, при котором крыльчатка (турбинка) приходит в непрерывное вращение.
