Технические характеристики
Характеристика | Значение |
---|---|

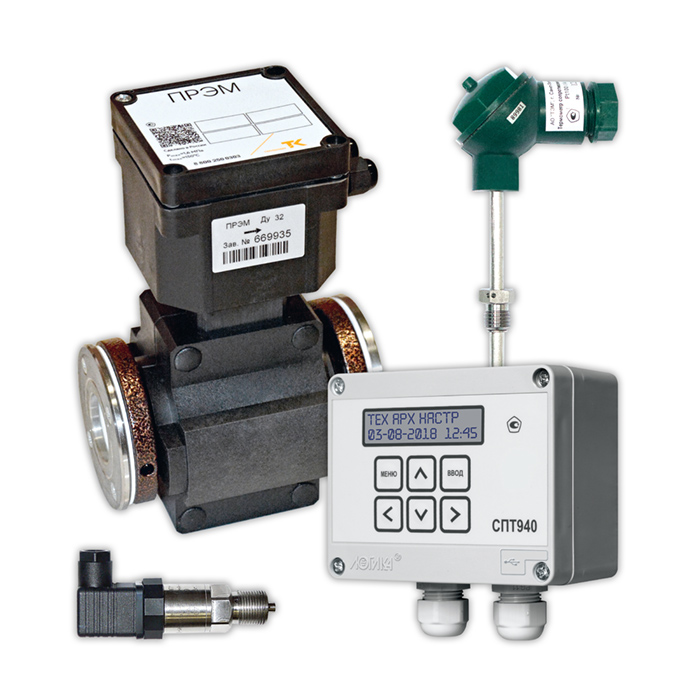

Тепловычислитель | СПТ 940 |
Измеряемая среда | Вода |
Количество подключаемых первичных преобразователей расхода (V) c импульсным выходным сигналом, преобразователей температуры (Т) с выходным сигналом сопротивления и преобразователей давления (Р) с выходным сигналом тока | Позволяют обслуживать 1 теплообменный контур, содержащий 3 трубопровода. Конфигурация датчиков 1х(3V+2P+2T) |
Преобразователи расхода, входящие в состав теплосчётчика | ПРЭМ, СУР-97, US-800, UFM-3030, SonoSensor-30, ВСТ, ВСТН, M, W, ВСКМ |
Преобразователи температуры, входящие в состав теплосчётчика | ТЭМ-110, КТПТР-07,-08, КТСП-Н, ТЭМ-100 |
Преобразователи давления, входящие в состав теплосчётчика | Метран-150, МИДА-13П, Метран-55, АИР-20/М2, ПД100И, СДВ, DMP, APZ, Метран-75, Корунд, MBS-4003, АИР-10, НТ, ДДМ-03Т-ДИ |
Теплосчетчики обеспечивают:
- измерение тепловой энергии, объема, массы, объемного и массового расходов, температуры и давления воды;
- архивирование значений количества тепловой энергии, массы, объема, средних значений температуры и давления в часовом, суточном и месячном архивах;
- архивирование сообщений о нештатных ситуациях и об изменениях настроечных параметров;
- ввод настроечных параметров;
- показания текущих, архивных и настроечных параметров;
- ведение календаря и времени суток и учет времени работы;
- защиту архивных данных и настроечных параметров от изменений;
- коммуникацию с внешними устройствами через USB и RS232-совместимый порты.
Диапазоны измерений
Диапазон измерений объемного расхода | от 10-2 до 105 м3/ч. |
---|---|
Диапазон измерений массового расхода | от 10-2 до 105 т/ч. |
Диапазон измерений объема | от 10-4 до 9•108 м3. |
Диапазон измерений массы | от 10-4 до 9•108 т. |
Диапазон измерений температуры | от -50 до 150°С. |
Диапазон измерений разности температур | от 3 до 145°С. |
Диапазон измерений давления | от 0 до 2,5 МПа. |
Диапазон измерений тепловой энергии | от 3•10-6 до 9•108 ГДж. |
Метрологические характеристики
Пределы допускаемой погрешности не превышают:
- для теплосчетчиков класса 1:
±(2+12/(t1-t2)+0,01•DG) % – относительная погрешность при измерении тепловой энергии в закрытой системе теплоснабжения;
±(1,5+0,01•DG)/(1-α•β) % – относительная погрешность при измерении тепловой энергии в открытой системе теплоснабжения;
±(1+0,01•DG) % – относительная погрешность при измерении объемного и массового расходов, объема и массы;
- для теплосчетчиков класса 2:
±(3+12/(t1-t2)+0,02•DG) % – относительная погрешность при измерении тепловой энергии в закрытой системе теплоснабжения;
±(3+0,01•DG)/(1-α•β) % – относительная погрешность при измерении тепловой энергии в открытой системе теплоснабжения;
±(2+0,02•DG) % – относительная погрешность при измерении объемного и массового расходов, объема и массы;
- для теплосчетчиков классов 1 и 2:
±(0,25+0,002•|t|) °C – абсолютная погрешность при измерении температуры;
±[0,2+9/(t1-t2)] % – относительная погрешность при измерении разности температур;
±1,5 % – приведенная к верхнему пределу измерений погрешность при измерении давления;
±0,01 % – относительная погрешность часов.
Примечание
α=М2/М1; М1 – масса [т] теплоносителя, прошедшего по подающему трубопроводу, М2 – по обратному трубопроводу; 0≤α<1;
β=t2/t1; t1 – температура [°C] теплоносителя в подающем трубопроводе, t2 – в обратном трубопроводе;
DG=GB/G; GB – верхний предел измерений расхода [м3/ч], G – текущее значение расхода.
Эксплуатационные характеристики
Условия эксплуатации:
- температура окружающего воздуха: от 5 до 50 °С;
- относительная влажность: 80 % при 35 °С и более низких температурах;
- атмосферное давление: от 84 до 106,7 кПа;
- синусоидальная вибрация: амплитуда 0,35 мм, частота от 10 до 55 Гц.
Электропитание:
- переменный ток: (220+22/-33) В, (50±1) Гц;
- постоянный ток: от 12 до 42 В;
- встроенный источник 3,6 В
Средняя наработка на отказ: 35000 ч.
Средний срок службы: 12 лет.
