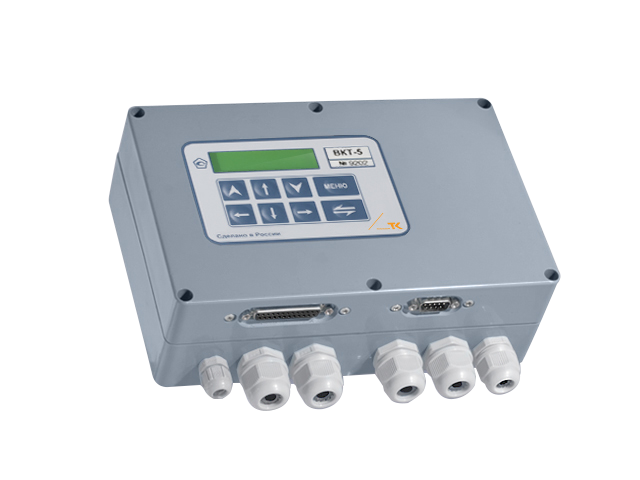

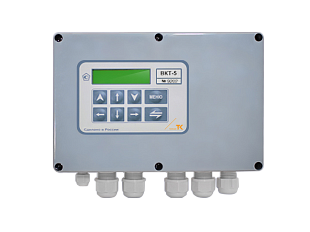

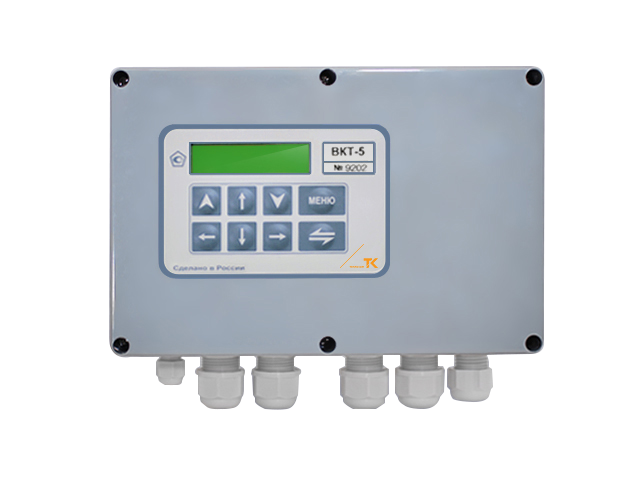

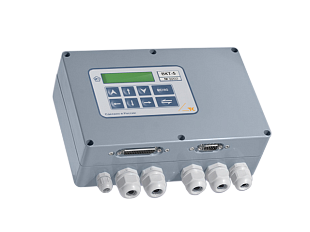

Тепловычислитель ВКТ-5

Тепловычислитель предназначен для работы в составе теплосчетчика, обеспечивающего учет и регулирование параметров теплоносителя и количества тепловой энергии воды и пара (перегретого, насыщенного) в открытых и закрытых системах теплоснабжения потребителей и производителей тепловой энергии.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
КодНаименованиеЦена (без учета НДС)
000001378ВКТ-5 вычислитель кол-ва теплоты65550
В корзину
Быстрый заказ
000010877ВКТ-5 вычислитель кол-ва теплоты с RS-48569115
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.

Назначение

Тепловычислитель предназначен для работы в составе теплосчетчика, обеспечивающего учет и регулирование параметров теплоносителя и количества тепловой энергии воды и пара (перегретого, насыщенного) в открытых и закрытых системах теплоснабжения потребителей и производителей тепловой энергии.

Область применения

Возможность конфигураций измерительных входов по желанию потребителя позволяет использовать теплосчетчик в любых водяных и паровых системах теплоснабжения.

Основные технические характеристики

Функциональные возможности

  • 2-строчный алфавитно-цифровой ЖКИ с подсветкой.
  • 8-кнопочная клавиатура.
  • Используемые трубопроводы свободно конфигурируются под любую схему теплопотребления (в том числе учет на источнике) под любое количество потребителей (в пределах 8). Давления и температуры могут измеряться или устанавливаться договорными, по выбору.
  • Имеется возможность расширения диапазона измерения расхода путем использования двух расходомеров переменного перепада на одном трубопроводе.
  • Работает с датчиками с выходными сигналами, пропорциональными расходу, перепаду или корню квадратному из перепада.
  • Работает со всеми видами теплоносителей (вода, насыщенный и перегретый пар).
  • Архив часовой, суточный, нарастающим итогом, нештатных ситуаций с возможностью удобного просмотра.
  • Отображение текущих температур, расходов, давлений.
  • Регистрация нештатных ситуаций в работе системы теплопотребления и выходов параметров теплоносителя за установленные допуски. При этом режим обработки информации программируется с клавиатуры.
  • Возможность распечатывать готовые отчеты на принтер.
  • Питание вычислителя обеспечивается от сети переменного тока 220 В.
  • При отсутствии напряжения питания вычислитель обеспечивает регистрацию времени его отсутствия и сохранение измерительной и настроечной информации.

Регистрация показаний результатов измерений

Глубина архивации часовых и суточных параметров теплоносителя не менее 45 суток.

Срок хранения архива и параметров настройки при отключении питания не ограничен.

Межповерочный интервал вычислителя - 4 года.

Интерфейсы

  • RS232: подключение компьютера, модема, принтера, пультов для считывания архивов и переноса их на компьютер;

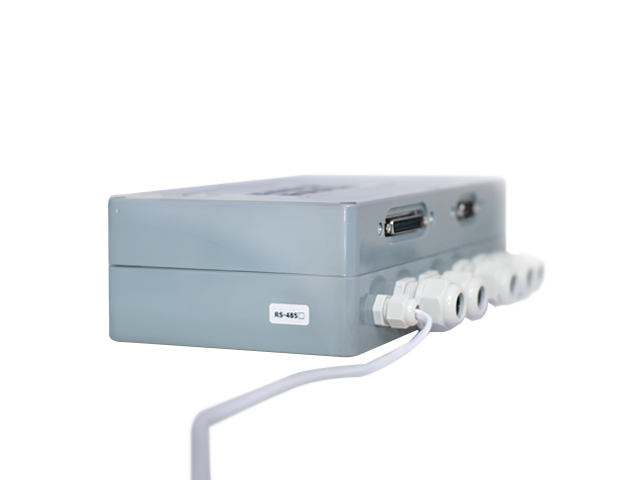

  • RS485: для объединения приборов в сеть при подключении к компьютеру;
  • CENTRONICS для подключения принтеров.

Подключаемые датчики

  • объемного расхода с выходным частотным или объема с выходным числоимпульсным (частотным) сигналом в диапазоне частот до 1000 (активный выход) или 200 Гц (пассивный выход) при весе импульса от 10-6 дм3(л) до 103 м3;
  • объемного расхода с пропорциональным выходным сигналом постоянного тока в диапазонах 0–5, 0–20 и/или 4–20 мА;
  • массового расхода на основе расходомеров (до 2–х на трубопроводе) переменного перепада давления, имеющих линейную (пропорционально перепаду) и/или квадратичную (пропорционально корню квадратному из перепада) функцию преобразования, с выходным сигналом постоянного тока в вышеуказанных диапазонах;
  • давления (абсолютного и/или избыточного) с выходным сигналом постоянного тока в вышеуказанных диапазонах;
  • температуры – медными и/или платиновыми термопреобразователями сопротивления с номинальным сопротивлением 50, 100 и/или 500 Ом.
    Вычислитель обеспечивает питание датчиков температуры, а также датчиков объемного расхода и объема с пассивной выходной цепью типа «замкнуто-разомкнуто» (геркон, транзистор). Вычислитель имеет 24 измерительных входа (8 – частотных (числоимпульсных), 8 – токовых и 8 – сопротивления для подключения датчиков, установленных на трубопроводах, с возможностью их объединения в тепловые вводы с любым числом одноименных трубопроводов (подающих, обратных, ГВС и подпитки). Четыре токовых входа предназначены только для преобразования сигналов, соответствующих давлению теплоносителя, другие четыре – для сигналов либо расхода, либо давления. Это позволяет одновременно осуществлять учет и регистрацию всех параметров теплоносителя по 8 трубопроводам с использованием датчиков расхода, имеющих частотный выходной сигнал.

Диапазоны измерений

    Значения термодинамических характеристик теплоносителя (плотность, энтальпия, вязкость и т.д.) вычисляются согласно данным ГСССД Госстандарта РФ, ГОСТ 8.586, рекомендациям МИ 2412, МИ 2451 при следующих параметрах теплоносителя и холодной воды:
1. температура теплоносителя:
  • вода от 0 до 150 0С;
  • насыщенный пар от 100 до 300 0С;
  • перегретый пар от 100 до 600 0С;
2. температура холодной воды:
  • от 0 до 80 0С;
3. абсолютное давление измеряемой среды:
  • от 0,05 до 30 МПа.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Теплоком

Вы можете купить тепловычислитель ВКТ-5 по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Краснодаре, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре и Уфе.
