Варианты оснащения

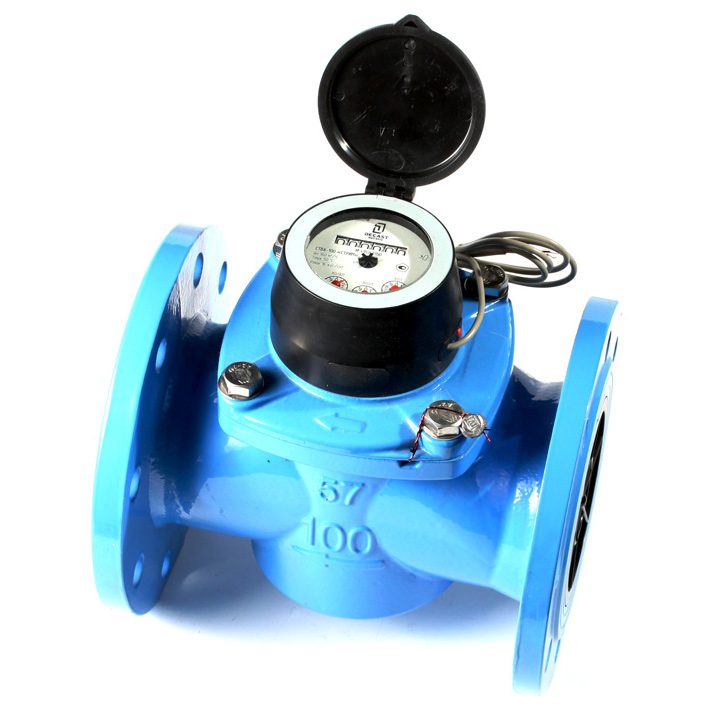

Стандартное исполнение:
- счетный механизм оснащен МИД-сенсором;
- корпус счетного механизма подготовлен для установки МИД;
- чугунный корпус;
- окрашенный корпус синего цвета;
- присоединение фланцевое;
Модификация счетчика с импульсным выходом (ДГ):
- стандартное исполнение;
- датчик герконовый.
Особенности:
- соответствует метрологическому классу С;
- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;
- уникальный широкий диапазон измерений;
- надежная конструкционная защита от внешнего магнитного воздействия;
- минимальные затраты на установку и эксплуатацию;
- не требует прокладки электрических сетей – счетчик независим от источников питания;
- высокая перегрузочная способность по расходу и давлению;
- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля.
Точность
СТВХ «СТРИМ» — высокоточный прибор, отвечающий классу точности «С». Эта уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора.
Конструктивно в счетчик СТВХ «СТРИМ» заложен большой запас по надежности. Применение математического моделирования, новейших материалов и технологий, обеспечивает бесперебойную работу счетчика в течение всего срока эксплуатации.
Отсутствие электрических контактов и соединений делают счетчик пожара-, взрывобезопасным и энергонезависимым.
Принцип работы
Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. обладают более широким диапазоном расходов по сравнению с другими классами точности. Это достигается за счет высококачественной обработки внутренней поверхности корпуса и изготовления внутренних элементов счетчика из высококачественных полимеров, спроектированных таким образом, чтобы обеспечить наивысшую чувствительность.
Технические характеристики
| Наименование основных параметров и размеров | Норма для счетчиков диаметром условного прохода (Ду), мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 65 | 80 | 100 | 150 | 200 | |||||||
| Метрологический класс | В | С | В | С | В | С | В | С | В | С | В | С |
| Расход воды, м3/ч: | ||||||||||||
| - минимальный расход воды qmin | 0,40 | 0,25 | 0,45 | 0,38 | 0,60 | 0,40 | 0,90 | 0,64 | 2,00 | 1,00 | 4,00 | 1,6 |
| - переходный расход воды qt | 0,80 | 0,40 | 1,20 | 0,64 | 1,20 | 0,64 | 1,80 | 1,00 | 4,00 | 1,60 | 6,00 | 2,56 |
| - номинальный (рабочий) расход воды qn | 50 | 60 | 120 | 160 | 250 | 500 | ||||||
| - максимальный расход воды qmax | 100 | 120 | 240 | 320 | 500 | 1000 | ||||||
| Порог чувствительности м3/ч, не более | 0,125 | 0,190 | 0,200 | 0,250 | 0,500 | 0,800 | ||||||
| Диапазон температуры воды, °С | ||||||||||||
| - холодной | от +5 до +50 | |||||||||||
| Максимальное давление воды, МПа | 1,6 | |||||||||||
| Минимальная цена деления, м3 | 0,001 | 0,01 | ||||||||||
| Наибольшее значение роликового указателя, м3 | 999999 | 9999999 | ||||||||||
| Монтажная длина, L, мм | 200 | 200 | 225 | 250 | 300 | 350 | ||||||
