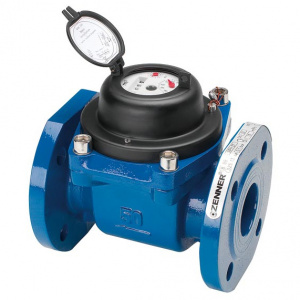

Турбинный водосчетчик типа Woltman с параллельной осью турбинки применяется там, где необходимо контролировать большие потоки с относительно постоянным поточным профилем. Они специально сконструированы для городских служб, коммунального водоснабжения и промышленности, и благодаря прочной конструкции могут работать не только с большим диапазоном измерений, но и отличаются высокой и стабильной измерительной точностью в течение долгого времени.
Турбинка с оптимизированной гидродинамикой надежно приводится в действие даже при малых потоках, и имеет достаточный "запасной" резерв производительности, чтобы учитывать предельные значения потока. В первую очередь, долгий срок службы счетчиков гарантируют усиленные подшипники с низким уровнем трения. Счетчики в любое время могут быть дооснащены импульсными, оптическими и индуктивными датчиками NAMUR — без повреждения контрольной пломбы. Таким образом, датчик может быть встроен в существующую систему передачи данных простым способом со множеством разных возможностей.
Вес импульса для счетчиков Woltman
Ду 40 – Ду 125 стандарт 100 л/имп.
Ду 150 – Ду 300 стандарт 1.000 л/имп.
Ду 400 – Ду 500 стандарт 10.000 л/имп.
(* другие размеры по запросу)
Обзор параметров
- Легкий запуск
- Высокая стойкость к избыточным нагрузкам
- Большой диапазон измерений
- Съемный измерительный элемент
- Малая потеря давления
- Гидравлическая разгрузка подшипников для долговременной стабильности измерений
- Возможность дооснащения активными и пассивными импульсными датчиками
- Серийный защитный металлический кожух (опция: в пластмассовом исполнении)
- Отведенный счетный механизм защищен от конденсата
- Счетный механизм сухохода с большими цифровыми роликами облегчает процесс считывания
- Счетчик для холодной воды, температура до 30 °C, безопасная эксплуатация до 50 °C
- Счетчик воды для горизонтального и вертикального монтажа
- Версия для работы с высоким давлением PN 25/40 по запросу
- Для городских служб, коммунального водоснабжения и промышленности
Технические характеристики
Принцип работы | Счетчик Woltman с параллельной осью турбинки |
---|---|
Монтажная длина без штуцеров |
200 мм 225 мм 250 мм 300 мм 350 мм 450 мм 500 мм 600 мм 800 мм |
Материал корпуса | чугун |
Счетный механизм | сухоход |
Номинальный расход Qn |
Qn 15 Qn 25 Qn 40 Qn 60 Qn 100 Qn 150 Qn 250 Qn 400 Qn 600 Qn 1000 Qn 1500 |
Диаметр условного прохода Ду (мм) |
Ду 40 Ду 50 Ду 65 Ду 80 Ду 100 Ду 125 Ду 150 Ду 200 Ду 250 Ду 300 Ду 400 Ду 500 |
Температура воды | холодная вода до 30° C холодная вода до 50° C |
Показания счетного механизма | в кубометрах (м3) |
Метрологический класс при горизонт. положении (мах.) | B |
