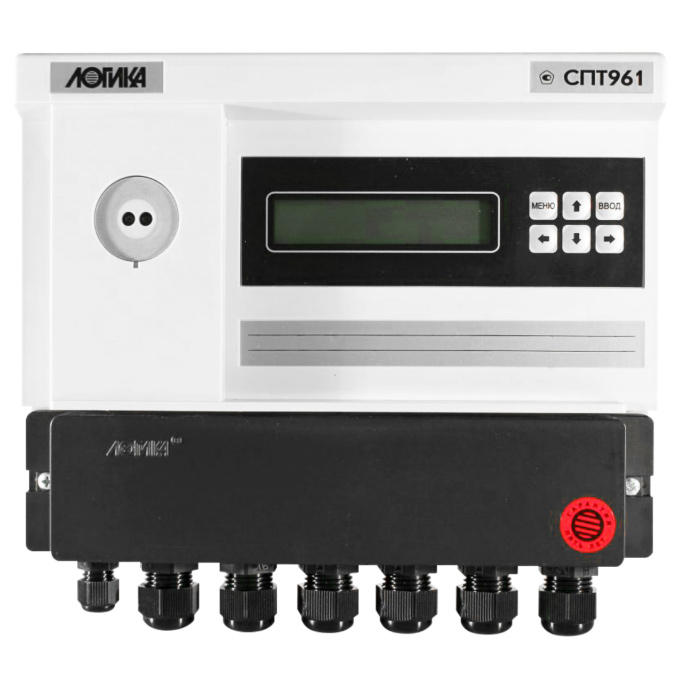

Тепловычислитель СПТ 961.2

Тепловычислители СПТ 961 предназначены для измерения электрических сигналов, соответствующих параметрам теплоносителя, с последующим расчетом тепловой энергии и количества теплоносителя. Тепловычислители рассчитаны на применение в составе теплосчетчиков для водяных и паровых систем теплоснабжения и иных измерительных систем, где в качестве теплоносителя используются вода, конденсат, перегретый пар либо сухой или влажный насыщенный пар.
Цена без учета НДС: 30800 руб.
В корзину
Быстрый заказ Задать вопрос

Назначение и область применения

Тепловычислители СПТ 961 предназначены для измерения электрических сигналов, соответствующих параметрам теплоносителя, с последующим расчетом тепловой энергии и количества теплоносителя.
Тепловычислители рассчитаны на применение в составе теплосчетчиков для водяных и паровых систем теплоснабжения и иных измерительных систем, где в качестве теплоносителя используются вода, конденсат, перегретый пар либо сухой или влажный насыщенный пар.
Интегрированные функциональные возможности тепловычислителя обеспечивают комплексное решение широкого круга задач:

  • коммерческий учет потребления тепловой энергии и массы воды, перегретого и насыщенного пара;
  • контроль режимов теплопотребления;
  • организация систем диспетчеризации и контроля потребления тепловой энергии и теплоносителя.

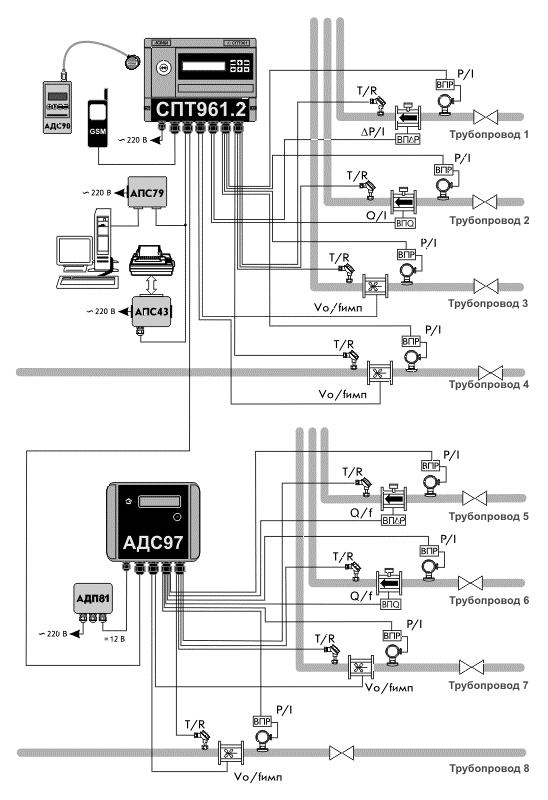

Один из возможных вариантов теплосчетчика приведен на рисунке.

Пример схемы включения СПТ 961.1
Рис. Пример организации учета тепловой энергии на базе СПТ 961.1

Соответствие стандартам

Тепловычислитель соответствует действующим правилам учета тепловой энергии, теплоносителя. Тепловычислители соответствуют ГОСТ Р 51649, ГОСТ Р EН 1434-1, МИ 2412 и МИ 2451.
В части вычисления массового расхода теплоносителя при применении метода переменного перепада давления тепловычислители соответствуют ГОСТ 8.586.(1-5) или РД 50-411, в зависимости от типа сужающего устройства:

  • диафрагма;
  • износоустойчивая диафрагма;
  • диафрагма с коническим входом;
  • сопло ИСА1932;
  • трубы Вентури.

Функциональные возможности

Тепловычислитель рассчитан на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры. К тепловычислителю могут быть одновременно подключены:

  • восемь преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;
  • четыре преобразователя с выходным числоимпульсным или частотным сигналом 0-5 кГц;
  • четыре термопреобразователя сопротивления с характеристикой 50П, 100П, 50М, 100М.
Количество обслуживаемых трубопроводов определяется необходимостью использования тех или иных датчиков параметров теплоносителя и возможностью их физического подключения в тепловычислителю. На логическом уровне может быть описано до 12 трубопроводов, количество свободно конфигурируемых контуров теплоснабжения - до 6.
Для модели 961.2 количество входов для подключения датчиков может быть увеличено посредством подключения к тепловычислителю одного или двух адаптеров АДС97 по дополнительному интерфейсу RS485. Адаптер АДС97 имеет 4 входа для датчиков расхода с импульсными выходными сигналами, 4 входа для датчиков различного назначения с унифицированными токовыми выходными сигналами, 4 входа для термопреобразователей сопротивления.
Тепловычислитель осуществляет непрерывный контроль входных электрических сигналов и параметров потока теплоносителя. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени.
Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы с привязкой к расчетному дню и часу. Существует три типа таких архивов, имеющие различную глубину хранения:

У модернизированных СПТ 961.2 следующие характеристики:

  • часовые архивы - 1488 ч;
  • суточные архивы - 366 сут.;

  • месячные архивы - 36 мес.

В специальном архиве ведется учет полного времени работы и перерывов электропитания.
Тепловычислитель имеет два уровня защиты данных (пломба и пароль), препятствующие их несанкционированному изменению в процессе эксплуатации. Изменение значений оперативных параметров фиксируется в специальном архиве.
Коммуникационные возможности тепловычислителя обеспечиваются интерфейсами RS485, RS232C, IEC1107.

Метрологические характеристики

Погрешность в рабочих условиях не превышает:

  • ± 0,05/0,1% (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами;
  • ± 0,05% (относительная) - по показаниям расхода при работе с числоимпульсными и частотными входными сигналами;
  • ± 0,1/0,15 °C (абсолютная) - по показаниям температуры.

Эксплуатационные показатели

Температура окружающего воздуха от минус 10 до 50 °C.
Относительная влажность 95% при 35 °C.
Степень защиты от воды и пыли IP54.
Габаритные размеры 244 x 220 x 70 мм.
Электропитание 220 В ± 30%, 50 Гц.
Потребляемая мощность 7 В·А.
Срок службы 12 лет.
Межповерочный интервал 4 года.
Гарантия 5 лет.

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд ЛОГИКА

Вы можете купить тепловычислитель СПТ 961.2 по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Казани, Краснодаре, Красноярске, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре, Уфе и Челябинске.
