МФ преобразуют:
- объем прошедшей жидкости в пропорциональное ему количество импульсов на импульсном выходе с нормированной по объёму ценой;
- расход жидкости в последовательность импульсов на частотном выходе, с частотой, пропорциональной этому расходу;
МФ могут комплектоваться (по заказу) дополнительной платой токового выхода, преобразующей расход жидкости в пропорциональный этому расходу сигнал постоянного тока.
МФ могут выполнять измерения прямого и реверсивного потоков.
МФ имеют вариант исполнения со встроенным блоком индикации, отображающим на дисплее измеренные параметры: объемный расход (м3/ч); объем (м3); время работы.
Нештатные ситуации, возникающие при работе МФ, индицируются светодиодом.
МФ имеют встроенный интерфейс RS-232, а также могут (по заказу) комплектоваться интерфейсом RS-485.
МФ рассчитаны на эксплуатацию при температуре окружающего воздуха от -10 до +50 °С и относительной влажности не более 95% (соответствуют группе С3 по ГОСТ Р 52931). По устойчивости к механическим воздействиям МФ относятся к вибропрочному и виброустойчивому исполнению группы N1 по ГОСТ Р 52931. МФ устойчивы к воздействию внешнего переменного магнитного поля с частотой 50 Гц и напряженностью до 400 А/м.
В помещении, где эксплуатируются приборы, не должно быть среды, вызывающей коррозию материалов из которых они изготовлены.
Степень защиты МФ от воды и пыли IP65 по ГОСТ 14254.
Электропитание МФ осуществляется от внешнего стабилизированного источника постоянного тока с напряжением 12 В, потребляемая мощность не более 7,5 Вт.
Питание платы интерфейса RS-485 осуществляется от внешнего источника постоянного стабилизированного напряжения 7…30 В, потребляемый ток не более 200 мА.

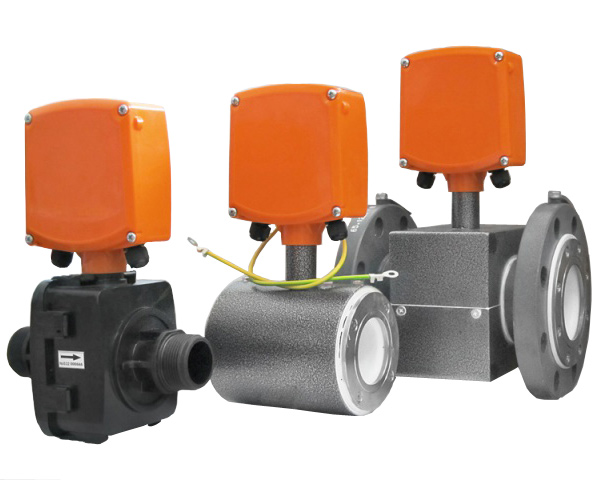

По способу соединения с трубопроводом МФ выпускаются следующих конструктивных исполнений: с фланцевым присоединением и с присоединением типа «сэндвич».

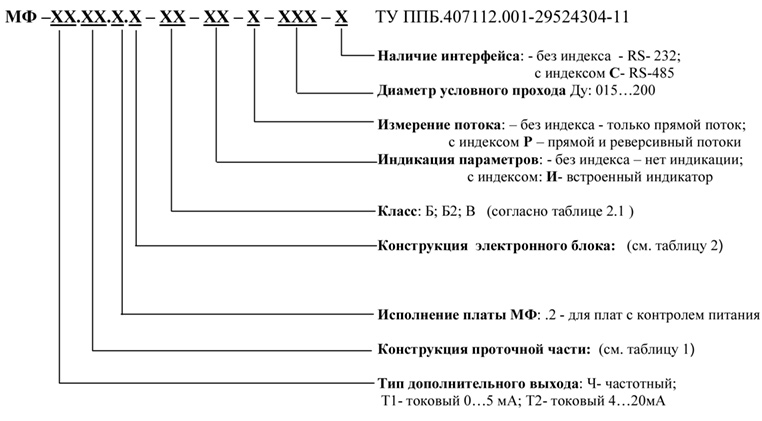

Условное обозначение для записи изделия при заказе и в технической документации:
Таблица 1. Конструктивное исполнение проточной части
Шифр | Исполнение |
---|---|
2 | проточная часть из стали под соединение типа сэндвич |
5 | проточная часть из стали под фланцевое соединение |
Таблица 2. Конструктивное исполнение корпуса электронного блока
Шифр | Исполнение |
---|---|
1 | Вертикальный корпус электронного блока |
2 | Горизонтальный корпус электронного блока |
Порог чувствительности (gпор), значения минимального (gмин), переходных (gп1 и gп2) и максимального (gмакс) расходов в зависимости от диаметра условного прохода (Ду) и класса преобразователей приведены в таблице 2.1.
Таблица 2.1
Ду,мм | Класс | gпор | gмин | gпер1 | gпер2 | gмакс |
---|---|---|---|---|---|---|
15 | Б,Б2 | 0,01 | 0,02 | 0,033 | 0,05 | 5 |
В | 0,007 | 0,013 | 0,026 | 0,043 | 6,5 | |
20 | Б,Б2 | 0,02 | 0,04 | 0,067 | 0,1 | 10 |
В | 0,0125 | 0,025 | 0,05 | 0,083 | 12,5 | |
25 | Б,Б2 | 0,036 | 0,072 | 0,12 | 0,18 | 18 |
В | 0,02 | 0,04 | 0,08 | 0,13 | 20 | |
32 | Б,Б2 | 0,06 | 0,12 | 0,2 | 0,3 | 30 |
В | 0,038 | 0,076 | 0,152 | 0,253 | 38 | |
40 | Б,Б2 | 0,09 | 0,18 | 0,300 | 0,45 | 45 |
В | 0,055 | 0,11 | 0,22 | 0,367 | 55 | |
50 | Б,Б2 | 0,15 | 0,3 | 0,5 | 0,75 | 75 |
В | 0,08 | 0,16 | 0,32 | 0,53 | 80 | |
65 | Б,Б2 | 0,24 | 0,48 | 0,8 | 1,2 | 120 |
В | 0,13 | 0,26 | 0,52 | 0,87 | 130 | |
80 | Б,Б2 | 0,36 | 0,72 | 1,2 | 1,8 | 180 |
В | 0,2 | 0,4 | 0,8 | 1,33 | 200 | |
100 | Б,Б2 | 0,6 | 1,2 | 2 | 3 | 300 |
В | 0,36 | 0,72 | 1,44 | 2,4 | 360 | |
150 | Б,Б2 | 1,14 | 2,28 | 3,8 | 5,7 | 570 |
В | 0,62 | 1,24 | 2,48 | 4,13 | 620 | |
200 | Б,Б2 | 2 | 4 | 6,7 | 10 | 1000 |
В | 1,1 | 2,2 | 4,4 | 7,3 | 1100 |
Цена импульса на импульсном выходе оговаривается при заказе изделия и выбирается из ряда в соответствии с таблицей 2.2
Таблица 2.2
Ду, мм | 15 | 20,25 | 32, 40, 50 | 65, 80 | 100, 150, 200 |
---|---|---|---|---|---|
Цена импульса, м3/имп | 0,000005 | 0,00001 | 0,00005 | 0,0001 | 0,0005 |
0,00001 | 0,00005 | 0,0001 | 0,0005 | 0,001 | |
0,00005 | 0,0001 | 0,0005 | 0,001 | 0,005 | |
0,0001 | 0,0005 | 0,001 | 0,005 | 0,01 | |
0,0005 | 0,001 | 0,005 | 0,01 | 0,05 | |
0,001 | 0,005 | 0,01 | 0,05 | 0,1 | |
0,005 | 0,01 | 0,05 | 0,1 | 0,5 | |
0,01 | 0,05 | 0,1 | 0,5 | 1 |
Максимальные длительности выходных импульсов (мс) в зависимости от цены и Ду МФ приведены в таблице 2.3
Таблица 2.3
Цена импульса, м3/имп | Диаметры условного прохода (Ду), мм | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |
0,000005 | 0,8 | - | - | - | - | - | - | - | - | - | - |
0,00001 | 2,4 | 0,8 | 0,8 | - | - | - | - | - | - | - | - |
0,00005 | 13,6 | 7,2 | 4 | 1,6 | 1,6 | 0,8 | - | - | - | - | - |
0,0001 | 27,2 | 14,4 | 8,8 | 4 | 3,2 | 1,6 | 0,8 | 0,8 | - | - | - |
0,0005 | 138,4 | 72 | 44,8 | 23,2 | 16 | 11,2 | 6,4 | 4 | 2,4 | 0,8 | 0,8 |
0,001 | 200 | 144 | 89,6 | 47,2 | 32 | 200 | 13,6 | 8,8 | 4,8 | 2,4 | 1,6 |
0,005 | 200 | 200 | 200 | 200 | 163,2 | 200 | 68,8 | 44,8 | 24,8 | 14,4 | 8 |
0,01 | 200 | 200 | 200 | 200 | 200 | 200 | 138,4 | 89,6 | 49,6 | 28,8 | 16 |
0,05 | - | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 144,8 | 81,6 |
0,1 | - | - | - | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 163,2 |
0,5 | - | - | - | - | - | - | 200 | 200 | 200 | 200 | 200 |
1 | - | - | - | - | - | - | - | - | 200 | 200 | 200 |
Цена и длительность импульса на импульсном выходе оговаривается при заказе изделия и выбирается из ряда в соответствии с таблицей 2.2. в зависимости от входных технических параметров используемого вторичного прибора.
