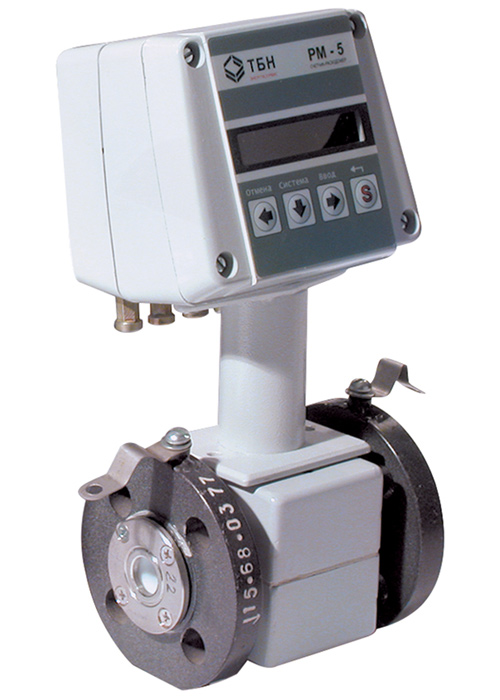

Счетчик-расходомер электромагнитный РМ-5-Т

Счётчики-расходомеры электромагнитные РМ-5 модификации РМ-5-Т (в дальнейшем РМ-5-Т) предназначены для измерений объёмного и массового расхода, объёма, массы и параметров среды, в том числе в системах теплоснабжения, водоснабжения и водоотведения.

Областью применения РМ-5-Т является коммерческий и технологический учёт, диспетчерский, технологический и технический контроль на источниках и у потребителей жидких сред. РМ-5-Т могут применяться в составе автоматизированных систем управления технологическими процессами (измерительных систем вида ИС-2 по ГОСТ Р 8.596).

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
  • Описание
  • Модификации и цены

РМ-5-Т обеспечивают представление измерительной информации и параметров своего состояния в виде индикации на дисплее вычислительного устройства (при наличии у него дисплея с клавиатурой), либо на дисплее вспомогательного компонента (периферийного устройства) — адаптера периферии АП-5 (при включении его в комплект поставки РМ-5-Т), следующих данных:

  • текущее значение объёмного расхода в трубопроводах с установленными преобразователями расхода, м3/ч;
  • текущее значение температуры среды, если установлены термопреобразователи сопротивления, °С;
  • текущее значение давления среды, если установлены датчики давления, кгс/см2 и МПа;
  • объём, нарастающим итогом, м3;
  • текущее значение массового расхода, если установлены датчики давления и/или температуры, или плотность задается в виде константы, т/ч;
  • масса нарастающим итогом, в трубопроводах, где измеряется массовый расход, т;
  • текущие значения температуры окружающего воздуха (при комплектовании РМ-5-Т соответствующими термопреобразователями сопротивления);
  • время наработки РМ-5-Т, ч;
  • текущие значения даты и времени;
  • информация о модификации РМ-5, его параметрах настройки и состояния.

РМ-5-Т обеспечивают по заказу преобразование значений объёмного расхода (объёма) в стандартные выходные сигналы: токовые (от 4 до 20 мА) и/или частотные (от 10 до 5000 Гц) с помощью автономных блоков АТЧВ, присоединяемых к вычислительному устройству.

РМ-5-Т обеспечивают архивирование в энергонезависимой памяти (EEPROM) следующей информации:

  • почасовых, посуточных, помесячных и погодовых измеренных значений объёма (нарастающим итогом);
  • среднечасовых, среднесуточных, среднемесячных и среднегодовых значений давления и/или температуры среды, если установлены датчики давления и/или температуры;
  • почасовых, посуточных, помесячных и погодовых значений массы (нарастающим итогом), если установлены преобразователи давления и/или температуры;
  • среднечасовых, среднесуточных, среднемесячных и среднегодовых значений температуры наружного воздуха;
  • информации об ошибочных ситуациях при измерениях и различных нештатных событиях, возникающих в процессе эксплуатации РМ-5-Т.

Глубины архивов в РМ-5-Т составляют не менее:

  • 42 дней — для почасового архива (60 дней - по заказу);
  • 12 месяцев — для посуточного архива;
  • 5 лет — для помесячного архива;
  • 32 года — для погодового архива;
  • 4096 записей с информацией — для архива ошибок и событий (далее — архив событий).

Примечание. Поскольку все архивы имеют ограниченный объём, запись в них организована по замкнутому кругу, и после заполнения всей глубины архива новые записи выполняются на месте последовательно стираемых старых.

Значения величин и параметров потоков сред, измеряемых с помощью РМ-5-Т, должны удовлетворять следующим требованиям:

  • избыточное давление, МПа: до 1,6 (по заказу 2,5);
  • температура, °С: от 1 до 150;
  • удельная электрическая проводимость, См/м: от 10–3 до 10.

Пределы измерений объёмного расхода в зависимости от DN указаны в таблице:

Условный проход, DN Допускаемые пределы измерений объёмного расхода, м3
Наименьший Наибольший
15 0,006 6
20 0,011 11
25 0,016 16
32 0,03 30
40 0,04 40
50 0,06 60
65 0,10 100
80 0,16 160
100 0,25 250
150 0,60 600
200 1,00 1000
300 2,50 2500

Примечания

1. При выходе значений температуры за нормированные диапазоны измерений, накопления массы (объёма) среды прекращаются, и в архиве событий фиксируется сообщение о нештатной ситуации.

2. Договорные значения давления и/или температуры могут быть перенастроены. Перенастройка возможна только после распломбирования платформы подключения и отключения аппаратной защиты доступа к настроечным параметрам через служебное меню. Защита отключается путём перевода переключателя ЕР (Enable Parameters), расположенного в платформе подключения, в положение ON.

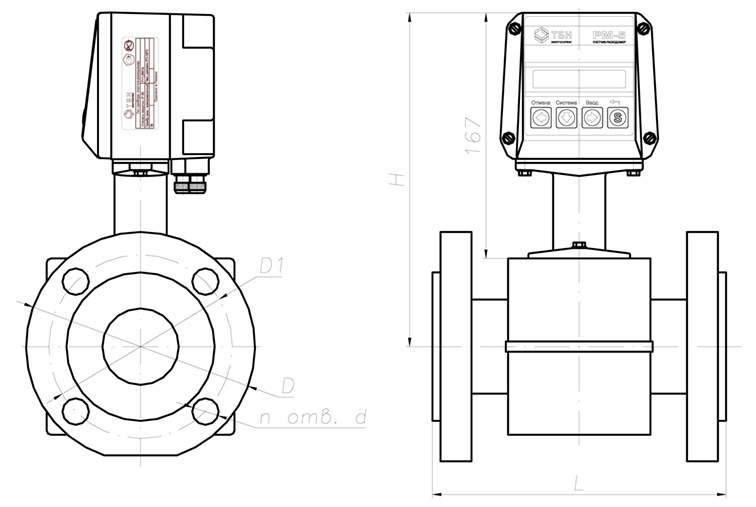

Фланцевое присоединение датчика расхода

Габаритные и присоединительные размеры

DN 15 20 25 32 40 50 65 80 100 150 200 300
D, мм 95 105 115 135 145 160 180 195 230 300 360 485
D1, мм 65 75 85 100 110 125 145 160 190 250 310 430
d, мм 14 14 14 18 18 18 18 18 22 26 26 30
N, шт 4 4 4 4 4 4 8 8 8 8 12 16
L, мм 135 ±3 153 ±3 155 ±3 160 ±3 200 ±4 205 ±4 210 ±5 240 ±5 250 ±5 320 ±7 360 ±7 450 ±7
H, мм 203 205 205 212 217 226 233 245 255 274 302 360
Масса, кг 2,6 3,2 4,0 5,5 7,0 7,5 11,0 15,0 21,0 34,0 51,0 97,0
КодНаименованиеЦена (без учета НДС)
000040201РМ-5-Т Ду 25 расходомер электромагнитный (реверс)67994
В корзину
Быстрый заказ
000059121РМ-5-Т Ду 300 расходомер электромагнитный246675
В корзину
Быстрый заказ
000015133РМ-5-Т Ду 100 расходомер электромагнитный79063
В корзину
Быстрый заказ
000059686РМ-5-Т Ду 200 кл.А расходомер электромагнитный с компл. прямых уч.140416
В корзину
Быстрый заказ
000054948РМ-5-Т Ду 15 кл.А расходомер электромагнитный (реверс) с комплектом прямых уч.75900
В корзину
Быстрый заказ
000060728РМ-5-Т Ду 50 кл. А расходомер электромагнитный (реверс)89183
В корзину
Быстрый заказ
000040245РМ-5-Т Ду 25 кл.А расходомер электромагнитный (реверс)81593
В корзину
Быстрый заказ
000040246РМ-5-Т Ду 32 кл.А расходомер электромагнитный (реверс)83490
В корзину
Быстрый заказ
000031762РМ-5-Т Ду 32 расходомер электромагнитный64831
В корзину
Быстрый заказ
000030321РМ-5-Т Ду 25 расходомер электромагнитный63250
В корзину
Быстрый заказ
000039520РМ-5-Т Ду 32 расходомер электромагнитный (реверс)69575
В корзину
Быстрый заказ
000041002РМ-5-Т Ду 200 расходомер электромагнитный117013
В корзину
Быстрый заказ
000028663РМ-5-Т Ду 50 расходомер электромагнитный67994
В корзину
Быстрый заказ
000040247РМ-5-Т Ду 32 кл.А расходомер электромагнитный77798
В корзину
Быстрый заказ
000018049РМ-5-Т Ду 65 расходомер электромагнитный72738
В корзину
Быстрый заказ
000043299РМ-5-Т Ду 50 кл. А расходомер электромагнитный81593
В корзину
Быстрый заказ
000040417РМ-5-Т Ду 150 расходомер электромагнитный (реверс)94875
В корзину
Быстрый заказ
000032438РМ-5-Т Ду 150 расходомер электромагнитный90131
В корзину
Быстрый заказ
000040183РМ-5-Т Ду 65 расходомер электромагнитный (реверс)79063
В корзину
Быстрый заказ
000028664РМ-5-Т Ду 15 расходомер электромагнитный58506
В корзину
Быстрый заказ
000041001РМ-5-Т Ду 200 расходомер электромагнитный (реверс)121756
В корзину
Быстрый заказ
000026582РМ-5-Т Ду 50 расходомер электромагнитный (реверс)74319
В корзину
Быстрый заказ
000033732РМ-5-Т Ду 80 расходомер электромагнитный75900
В корзину
Быстрый заказ
000026583РМ-5-Т Ду 15 расходомер электромагнитный (реверс)63250
В корзину
Быстрый заказ
000038318РМ-5-Т Ду 20 кл.А расходомер электромагнитный74003
В корзину
Быстрый заказ
000038323РМ-5-Т Ду 20 расходомер электромагнитный61669
В корзину
Быстрый заказ
000029970РМ-5-Т Ду 40 расходомер электромагнитный66413
В корзину
Быстрый заказ
000039401РМ-5-Т Ду 300 расходомер электромагнитный (реверс)256163
В корзину
Быстрый заказ
000038319РМ-5-Т Ду 15 кл.А расходомер электромагнитный с комплектом прямых уч.70208
В корзину
Быстрый заказ
000038317РМ-5-Т Ду 25 кл.А расходомер электромагнитный75900
В корзину
Быстрый заказ
000054943РМ-5-Т Ду 150 кл. А расходомер электромагнитный108158
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд ТБН «Энергосервис»

Вы можете купить счетчик-расходомер электромагнитный РМ-5-Т по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Краснодаре, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре и Уфе.
