Технические характеристики
Характеристика |
Значение |
---|---|

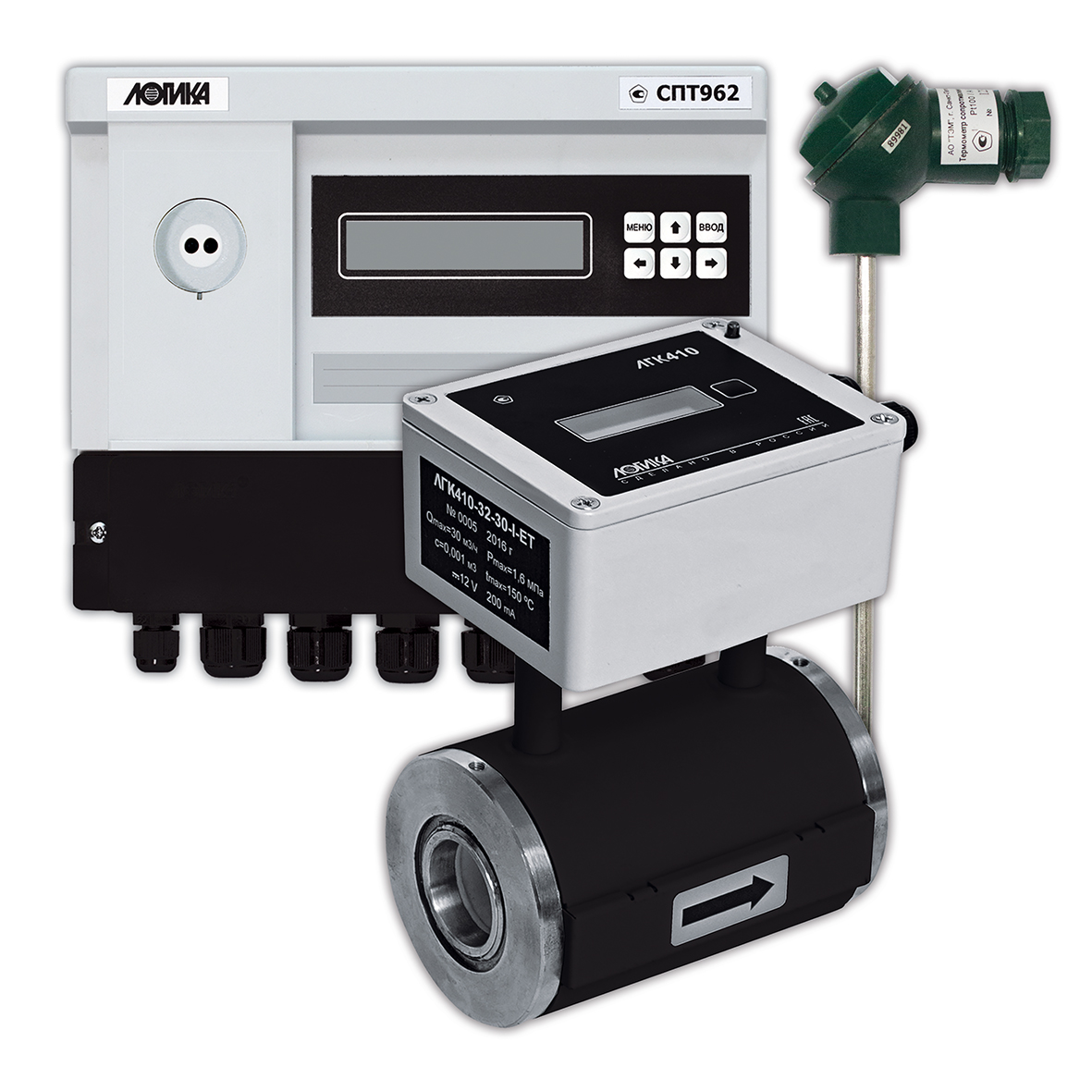

Тепловычислитель |
|
Измеряемая среда |
Вода; пар |
Количество подключаемых первичных преобразователей с выходным сигналом тока (I), частоты (F) и сопротивления (R) |
Позволяют обслуживать 6 теплообменных контуров, содержащих двенадцать трубопроводов. Конфигурация датчиков 8I+4F+4R. Посредством адаптеров АДС97, можно расширить конфигурацию датчиков до 12I+8F+8R при использовании одного, и до 16I+12F+12R при использовании двух адаптеров. |
Преобразователи расхода, входящие в состав теплосчётчика |
ПРЭМ, ВЗЛЕТ ЭР (Лайт М), МастерФлоу, ЭМИР-Прамер-550, РМ-5, Питерфлоу-РС, Питерфлоу, Карат-551, ЛГК410, ЭСКО-РВ.08, 8700, 8750, Optiflux, Admag-AXR, Sitrans-FM, Promag, Взлет-ЭМ, СУР-97, Карат-520, Взлет-МР, US800, Ultraheat-T150/2WR7, Геликон-РУЛ, UFM-3030, Optisonic-3400, SonoSensor-30, УРЖ2КМ-3, Sitrans-FUS, ВПС, ВЭПС-Р, Метран-300ПР, Метран-320, ЭВ-200, 8800, Optiswirl-4070, ДРГ.М, Yewflo-DY, Prowirl-200, ВСТ, ВСТН, М, W, ВСКМ, ОВСТ, ОВСХд, ОВСГд |
Преобразователи температуры, входящие в состав теплосчётчика |
ТЭМ-100, ТПТ-1, ТПТ-15, ТСП-Н, КТПТР-01, КТПТР-05, ТЭМ-110, КТСП-Н |
Преобразователи давления, входящие в состав теплосчётчика |
Метран-150, Метран-75, СДВ, DMP, Корунд, АИР-10, АИР-20/М2, ОВЕН-ПД100И, EJ*, 3051, 2088, MBS 4003, МИДА-13П, Метран-55, Sitrans P200, P210, P220 |
Теплосчетчики обеспечивают:
- измерение тепловой энергии, расхода, объема, массы, температуры и давления;
- архивирование значений тепловой энергии, объема, массы, среднего расхода, средней температуры, среднего давления – в часовом, суточном и месячном архивах объемом, соответственно, 1488, 365 и 36 записей для каждого параметра;
- архивирование сообщений о перерывах питания, о нештатных ситуациях и об изменениях настроечных параметров – по 1000 записей для каждой категории сообщений;
- ввод настроечных параметров;
- показания текущих, архивных и настроечных параметров на встроенном дисплее
- защиту архивных данных и настроечных параметров от изменений;
- коммуникацию с внешними устройствами через оптический, RS232 и RS485 порты.
Диапазоны измерений:
- от 2,5•10-3 до 3•105 – расход [м3/ч, т/ч];
- от 0 до 8 МПа – давление;
- от минус 50 до плюс 300 °С – температура;
- от 2,1•10-6 до 9•108 м3 – объем;
- от 2,1•10-6 до 9•108 т – масса;
- от 2,5•10-6 до 9•108 ГДж/ч – тепловая мощность;
- от 2,1•10-9 до 9•108 ГДж – тепловая энергия.
Метрологические характеристики:
Пределы допускаемой относительной погрешности при измерении тепловой мощности и тепловой энергии, %
- для теплосчетчиков класса 1:
±[2+12/(t1- α•t2)+0,01•DG] % (при 3≤ (t1-t2)≤ 145 °С); - для теплосчетчиков класса 2:
±[3+12/(t1-α•t2)+0,02•DG] % (при 3≤ (t1-t2)≤ 145 °С);
Пределы допускаемой относительной погрешности при измерении расхода, объема и массы, %
- для теплосчетчиков класса 1:
±[1+0,01•DG] - для теплосчетчиков класса 2:
±[2+0,02•DG]
Пределы допускаемой абсолютной погрешности при измерении температуры, °С
- для теплосчетчиков классов 1 и 2: ± (0,3+0,002•t) °C
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, %
- для теплосчетчиков классов 1 и 2 (давление воды): ± 1,0
- для теплосчетчиков классов 1 и 2 (давление пара): ± 0,6
Пределы допускаемой относительной погрешности часов, %
- для теплосчетчиков классов 1 и 2: ±0,01
Примечание.
α - коэффициент водоразбора; α=М2/М1; М1 и М2 - масса теплоносителя, прошедшего соответственно по подающему и обратному трубопроводам; 0≤α≤1.
t - температура контролируемой среды, °С;
t1 - температура теплоносителя в подающем трубопроводе, °С;
t2 - температура теплоносителя в обратном трубопроводе, °С;
DG - динамический диапазон измерений расхода; DG=GB/G, GB - верхний предел измерений преобразователя расхода, G - текущее значение расхода, м3/ч, т/ч.
Эксплуатационные характеристики
Условия эксплуатации:
- температура окружающего воздуха: от 5 до 50 °С;
- относительная влажность: 80 % при 35 °С и более низких температурах;
- атмосферное давление: от 84 до 106,7 кПа;
- синусоидальная вибрация: амплитуда 0,35 мм, частота от 10 до 55 Гц.
Электропитание: (220 +22/-33) В, (50±1) Гц (непосредственно или через сетевые адаптеры).
Средняя наработка на отказ: 35000 ч.
Средний срок службы: 12 лет.
