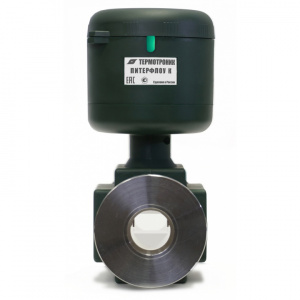

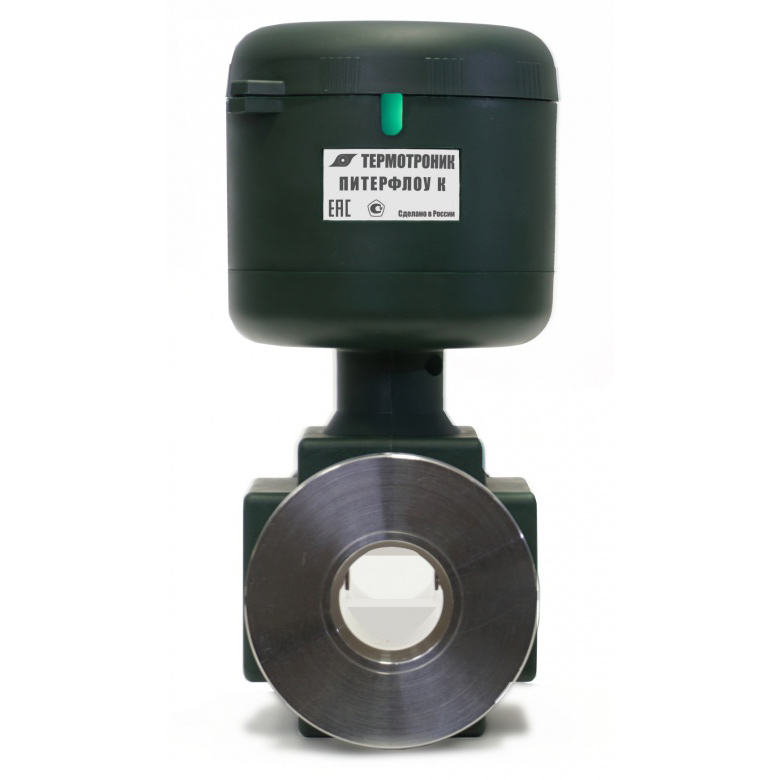

Расходомеры могут использоваться в составе теплосчётчиков, измерительных систем, АСУТП в целях коммерческого или промышленного учёта потребления энергетических ресурсов.
Области применения расходомеров: системы водоснабжения и водоподготовки, системы орошения и мелиорации, водяные скважины, системы учёта сточных вод.
Параметры измеряемой среды
Удельная электропроводность: от 10-3 до 10 См/м;
Нейтральность по отношению к композитному материалу и нержавеющей стали;
Температура измеряемой среды: от 0,1 до 150 °С;
Рабочее давление измеряемой среды, не более: 1,6 (2,5)1 МПа;
1 - только для Питерфлоу К100-хх, Питерфлоу К150-630 и К200-1000.
Метрологические характеристики
Существуют следующие классы точности расходомеров: А, В, С и 1, 2.
Диаметры условных проходов (DN) и соответствующие значения расходов для классов: А, В, С, приведены в таблице 1.
Пределы допускаемой относительной погрешности при измерении расхода и объема для классов А, В и С (с применением импульсного и цифрового сигнала, по показаниям на табло) не превышают значений:
- ± 1 % в диапазоне измерений расхода от Q2t (включительно) до Q4;
- ± 2 % в диапазоне измерений расхода от Q2 до Q2t;
- ± 5 % в диапазоне измерений расхода от Q1 до Q2.
Таблица 1. Значения расходов при прямом направлении потока измеряемой среды для классов А, В и С, [м3/ч]
| Тип К | Класс | Q3 (Q4) | Q2t | Q2 | Q1 | Тип К | Класс | Q3 (Q4) | Q2t | Q2 | Q1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| К20-12 | A | 12 (15) |
0,12 | 0,08 | 0,032 | К20-6 | A | 6 (7,5) |
0,06 | 0,04 | 0,016 | |
| B | 0,048 | 0,019 | B | 0,024 | 0,01 | |||||||
| C | 0,027 | 0,019 | C | 0,013 | 0,01 | |||||||
| К25-18 | A | 18 (22,5) |
0,18 | 0,12 | 0,048 | К25-9 | A | 9 (11,25) |
0,09 | 0,06 | 0,024 | |
| B | 0,072 | 0,029 | B | 0,036 | 0,014 | |||||||
| C | 0,04 | 0,029 | C | 0,02 | 0,014 | |||||||
| К32-30 | A | 30 (37,5) |
0,3 | 0,2 | 0,08 | К32-15 | A | 15 (18,75) |
0,15 | 0,1 | 0,04 | |
| B | 0,12 | 0,048 | B | 0,06 | 0,024 | |||||||
| C | 0,067 | 0,048 | C | 0,033 | 0,024 | |||||||
| К40-45 | A | 45 (56,25) |
0,45 | 0,3 | 0,12 | К40-22 | A | 22 (27,5) |
0,22 | 0,15 | 0,059 | |
| B | 0,18 | 0,072 | B | 0,09 | 0,035 | |||||||
| C | 0,1 | 0,072 | C | 0,049 | 0,035 | |||||||
| К50-72 | A | 72 (90) |
0,72 | 0,48 | 0,19 | К50-36 | A | 36 (45) |
0,36 | 0,24 | 0,1 | |
| B | 0,29 | 0,12 | B | 0,14 | 0,058 | |||||||
| C | 0,16 | 0,12 | C | 0,08 | 0,058 | |||||||
| К65-120 | A | 120 (150) |
1,2 | 0,8 | 0,32 | К65-60 | A | 60 (75) |
0,6 | 0,4 | 0,16 | |
| B | 0,48 | 0,19 | B | 0,24 | 0,1 | |||||||
| C | 0,27 | 0,19 | C | 0,13 | 0,1 | |||||||
| К80-180 | A | 180 (225) |
1,8 | 1,2 | 0,48 | К80-90 | A | 90 (112,5) |
0,9 | 0,6 | 0,24 | |
| B | 0,72 | 0,29 | B | 0,36 | 0,14 | |||||||
| C | 0,4 | 0,29 | C | 0,2 | 0,14 | |||||||
| К100-280 | A | 280 (350) |
2,8 | 1,9 | 0,75 | К100-140 | A | 140 (175) |
1,4 | 0,9 | 0,37 | |
| B | 1,1 | 0,45 | B | 0,56 | 0,22 | |||||||
| C | 0,62 | 0,45 | C | 0,31 | 0,22 | |||||||
| К150-630 | A | 630 (787,5) |
6,3 | 4,2 | 1,7 | |||||||
| B | 2,5 | 1,0 | ||||||||||
| C | 1,4 | 1,0 | ||||||||||
| К200-1000 | A | 1000 (1250) |
10 | 6,7 | 2,7 | |||||||
| B | 4 | 1,6 | ||||||||||
| C | 2,2 | 1,6 | ||||||||||
При обратном (реверсном) направлении потока измеряемой среды значения расходов соответствуют классу А.
Диаметры условных проходов (DN) и соответствующие значения расходов, пределы допускаемой относительной погрешности в зависимости от классов: 1, 2 приведены в таблицах 2 и 3.
Таблица 2. Значения расходов при любом направлении потока измеряемой среды для класса 1, [м3/ч]
| Тип | Q4 | Q3 | К14 | К12 | К11 | |||
|---|---|---|---|---|---|---|---|---|
| Q2 | Q1 | Q2 | Q1 | Q2 | Q1 | |||
| К20-6 | 7,9 | 6,3 | 0,025 | 0,016 | 0,04 | 0,025 | 0,063 | 0,04 |
| К20-10 | 12,5 | 10,0 | 0,04 | 0,025 | 0,063 | 0,04 | 0,1 | 0,063 |
| К25-10 | 12,5 | 10,0 | 0,04 | 0,025 | 0,063 | 0,04 | 0,1 | 0,063 |
| К25-16 | 20,0 | 16,0 | 0,063 | 0,04 | 0,1 | 0,063 | 0,16 | 0,1 |
| К32-16 | 20,0 | 16,0 | 0,063 | 0,04 | 0,1 | 0,063 | 0,16 | 0,1 |
| К32-25 | 31 | 25,0 | 0,1 | 0,063 | 0,16 | 0,1 | 0,25 | 0,16 |
| К40-25 | 31 | 25,0 | 0,1 | 0,063 | 0,16 | 0,1 | 0,25 | 0,16 |
| К40-40 | 50,0 | 40,0 | 0,16 | 0,1 | 0,25 | 0,16 | 0,4 | 0,25 |
| К50-40 | 50,0 | 40,0 | 0,16 | 0,1 | 0,25 | 0,16 | 0,4 | 0,25 |
| К50-63 | 78,8 | 63,0 | 0,25 | 0,16 | 0,4 | 0,25 | 0,63 | 0,4 |
| К65-63 | 78,8 | 63,0 | 0,25 | 0,16 | 0,4 | 0,25 | 0,63 | 0,4 |
| К65-100 | 125,0 | 100,0 | 0,4 | 0,25 | 0,63 | 0,4 | 1,0 | 0,63 |
| К80-100 | 125,0 | 100,0 | 0,4 | 0,25 | 0,63 | 0,4 | 1,0 | 0,63 |
| К80-160 | 200,0 | 160,0 | 0,63 | 0,4 | 1,0 | 0,63 | 1,6 | 1,0 |
| К100-160 | 200,0 | 160,0 | 0,63 | 0,4 | 1,0 | 0,63 | 1,6 | 1,0 |
| К100-250 | 312 | 250,0 | 1,0 | 0,63 | 1,6 | 1,0 | 2,5 | 1,6 |
| К150-630 | 788 | 630,0 | 2,5 | 1,6 | 4,0 | 2,5 | 6,3 | 4,0 |
| К200-1000 | 1250,0 | 1000,0 | 4,0 | 2,5 | 6,3 | 4,0 | 10,0 | 6,3 |
Таблица 3. Значения расходов при любом направлении потока измеряемой среды для класса 2, [м3/ч]
| Тип | Q4 | Q3 | К210 | К26 | К24 | |||
|---|---|---|---|---|---|---|---|---|
| Q2 | Q1 | Q2 | Q1 | Q2 | Q1 | |||
| К20-6 | 7,9 | 6,3 | 0,01 | 0,006 | 0,016 | 0,01 | 0,025 | 0,016 |
| К20-10 | 12,5 | 10,0 | 0,016 | 0,01 | 0,025 | 0,016 | 0,04 | 0,025 |
| К25-10 | 12,5 | 10,0 | 0,016 | 0,01 | 0,025 | 0,016 | 0,04 | 0,025 |
| К25-16 | 20,0 | 16,0 | 0,025 | 0,016 | 0,04 | 0,025 | 0,063 | 0,04 |
| К32-16 | 20,0 | 16,0 | 0,025 | 0,016 | 0,04 | 0,025 | 0,063 | 0,04 |
| К32-25 | 31,0 | 25,0 | 0,04 | 0,025 | 0,063 | 0,04 | 0,1 | 0,063 |
| К40-25 | 31,0 | 25,0 | 0,04 | 0,025 | 0,063 | 0,04 | 0,1 | 0,063 |
| К40-40 | 50,0 | 40,0 | 0,063 | 0,04 | 0,1 | 0,063 | 0,16 | 0,1 |
| К50-40 | 50,0 | 40,0 | 0,063 | 0,04 | 0,1 | 0,063 | 0,16 | 0,1 |
| К50-63 | 78,8 | 63,0 | 0,1 | 0,063 | 0,16 | 0,1 | 0,25 | 0,16 |
| К65-63 | 78,8 | 63,0 | 0,1 | 0,063 | 0,16 | 0,1 | 0,25 | 0,16 |
| К65-100 | 125,0 | 100,0 | 0,16 | 0,1 | 0,25 | 0,16 | 0,4 | 0,25 |
| К80-100 | 125,0 | 100,0 | 0,16 | 0,1 | 0,25 | 0,16 | 0,4 | 0,25 |
| К80-160 | 200,0 | 160,0 | 0,25 | 0,16 | 0,4 | 0,25 | 0,63 | 0,4 |
| К100-160 | 200,0 | 160,0 | 0,25 | 0,16 | 0,4 | 0,25 | 0,63 | 0,4 |
| К100-250 | 312,0 | 250,0 | 0,4 | 0,25 | 0,63 | 0,4 | 1,0 | 0,63 |
| К150-630 | 788 | 630,0 | 1,0 | 0,63 | 1,6 | 1,0 | 2,5 | 1,6 |
| К200-1000 | 1250,0 | 1000,0 | 1,6 | 1,0 | 2,5 | 1,6 | 4,0 | 2,5 |
Рабочие условия эксплуатации
| Температура окружающего воздуха | от минус 10 до плюс 50 °С |
| Относительная влажность воздуха при 35 °С, не более | 95% |
| Атмосферное давление в диапазоне | от 84 до 106,7 кПа |
| Переменное магнитное поле, не более | 40 А/м |
| Механическая вибрация частотой 10¸55 Гц с амплитудой смещения до | 0,35 мм |
Показатели надежности
| Средняя наработка на отказ, не менее | 100 000 ч |
| Срок службы, не менее | 12 лет |
| Степень защиты корпуса | IP66 или IP68 по ГОСТ 14254-2015 |
Параметры электрического питания
| Напряжение постоянного тока | 12 - 13,2 В |
| Мощность, потребляемая от сети, не более | 3 ВА |
Обозначение при заказе
| Питерфлоу K | – | 50 | – | 72 | – | А | – | Ф | – | P16 | – | IP66 |
| 1 | 2 | 3 | 4 | 5 | 6 |
1 - Номинальный диаметр DN, мм
2 - Номинальный расход Q3, м3/ч
3 - Класс точности, А, В, С
4 - Тип присоединения (М - муфта; С - сэндвич; Ф - фланец Ст; Ф1 - фланец нерж.)
5 - Рабочее давление (P16 - 1,6 МПа; P25 - 2,5 Мпа)
6 - Степень защиты
| Питерфлоу K | – | 50 | – | 72 | – | К1 | 4 | – | Ф1 | – | P16 | – | IP66 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 - Номинальный диаметр DN, мм
2 - Номинальный расход Q3, м3/ч
3 - Класс точности, K1, K2
4 - Диапазон измерений, R (1 - R=160; 2 - R=250; 4 - R=400; 6 - R=630; 10 - R=1000)
5 - Тип присоединения (М - муфта; С - сэндвич; Ф - фланец Ст; Ф1 - фланец нерж.)
6 - Рабочее давление (P16 - 1,6 МПа; P25 - 2,5 Мпа)
7 - Степень защиты
