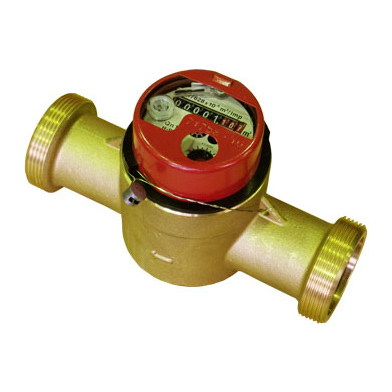

Конструкция счетчика защищена патентом на изобретение №215642.
Счетчики соответствуют требованиям ГОСТ Р 50601, ГОСТ Р 50193 и международного стандарта ISO 4064.
Счетчики соответствуют метрологическому классу В по ГОСТ Р 50193 при установке на горизонтальных трубопроводах индикаторным устройством вверх и классу А – на наклонных и вертикальных трубопроводах.
Счетчики могут комплектоваться тремя типами механических и электронным индикаторными устройствами, показывающими измеренный объем в "м3" и его долях:
- с пятью роликовыми указателями (черного цвета), показывающими измеренный объем в "м3" (тип 1);
- с шестью роликовыми указателями, пять из которых (черного цвета) показывают измеренный объем в "м3", а шестой (красного цвета) – десятые доли "м3" (тип 2);
- с восемью роликовыми указателями, пять из которых (черного цвета) показывают измеренный объем в "м3", а три (красного цвета) – кратные доли "м3" (тип 3);
- с электронным индикаторным устройством, имеющим жидкокристаллический дисплей, на который циклически выводятся значения измеренного объема, архив значений объемов за 5 (пять) календарных месяцев и текущего расхода (тип 4).
Счетчики могут дополнительно комплектоваться датчиком для дистанционной (телемеханической) передачи низкочастотных импульсов с коэффициентом передачи импульсов (ценой импульса) 10 л/имп, который указывается в разделе 14 паспорта. Стандартное значение коэффициента передачи импульсов – 10 л/имп (0,01 м3/имп).
Счетчики по устойчивости к воздействию температуры и влажности окружающего воздуха соответствуют климатическому исполнению УХЛ категории размещения 4.2 по ГОСТ 15150, а поставляемые на экспорт, соответствуют климатическому исполнению ТВ категории размещения 3 по ГОСТ 15150.
Особенности
- Антивандальное исполнение и защита от внешних и внутренних магнитных полей
- Возможность установки на вертикальном и наклонном трубопроводе
- Счетчики идеально встраиваются в систему автоматизированного контроля
- Возможность визуального контроля над показаниями прибора
- Современная ремонтно-поверочная база обеспечивает гарантийное и послегарантийное обслуживание приборов
- Гарантийный срок эксплуатации счетчика, установленного в системе холодного водоснабжения (от 5 до 50°С) - 6 лет
- Гарантийный срок эксплуатации счетчика, установленного в системе горячего водоснабжения (от 5 до 90°С) – 4 года
- Счетчики имеют устройства для удаления конденсата (запотеваний) на внутренней прозрачной поверхности индикаторного устройства
 |

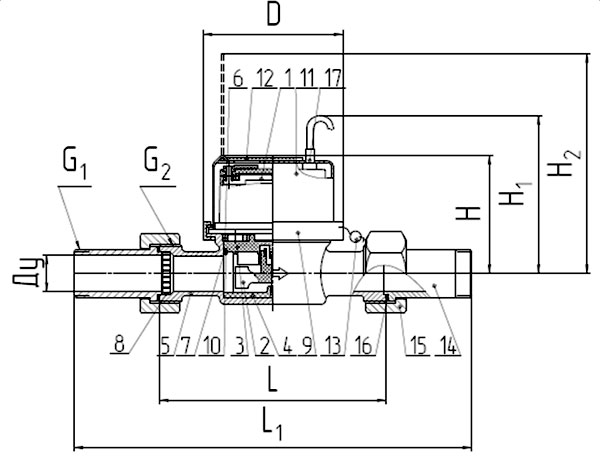

1 - индикаторное устройство; 2 - крыльчатка; 3 - регулятор; 4 - направляющая; 5 - корпус; 6 - прижим; 7 - кольцо; 8 - сетка; 9 - пломбировочное кольцо; 10 - уплотнительное кольцо; 11 - экран; 12 - крышка; 13 - пломба; 14 - штуцер; 15 - гайка; 16 - прокладка; 17 - датчик |
|
Обозначение |
DN |
L, мм |
L1, мм |
G1 |
G2 |
Д, мм |
H, мм |
H1, мм |
H2, мм |
|---|---|---|---|---|---|---|---|---|---|
| СКБ-20 |
20 |
130 |
225 |
3/4" |
1" |
81 |
71 |
101 |
135 |
| СКБ-25 |
25 |
170 |
260 |
1" |
1¼" |
81 |
82 |
112 |
146 |
| СКБ-32 |
32 |
170 |
300 |
1¼" |
1½" |
81 |
82 |
112 |
146 |
| СКБ-40 |
40 |
190 |
300 |
1½" |
2'' |
90 |
88 |
118 |
152 |
Основные технические данные
|
Наименование параметра |
Ед.изм. |
Значение параметра |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| Диаметр условного прохода, Ду |
мм |
20 |
25 |
32 |
40 |
||||
| Метрологический класс |
----- |
А |
B |
A |
B |
А |
В |
А |
В |
| Наибольший расход, Qmax |
м3 /ч |
5.0 |
7.0 |
12.0 |
20.0 |
||||
| Номинальный расход, Qn |
м3 /ч |
2.5 |
3.5 |
6.0 |
10.0 |
||||
| Переходный расход, Qt |
м3 /ч |
0,25 |
0,20 |
0,35 |
0,14 |
0,6 |
0,24 |
1,0 |
0,40 |
| Наименьший расход, Qmin |
м3 /ч |
0,1 |
0,05 |
0,14 |
0,07 |
0,24 |
0,12 |
0,4 |
0,20 |
| Порог чувствительности, не более |
м3/ч |
0,05 |
0,025 |
0,07 |
0,035 |
0,12 |
0,06 |
0,2 |
0,10 |
| Емкость индикаторного устройства |
м3 |
99999,9999 |
|||||||
|
Наименьшая цена деления индикаторного устройства: - механического - электронного |
м3 |
0,00005 0,0001 |
|||||||
| Гидравлическое сопротивление счетчиков, S |
м/(м3/ч)2 |
0,3872 |
0,092 |
0,069 |
0,021 |
||||
|
Максимальный объем воды - за сутки - за месяц |
м3 |
90 1900 |
125 2625 |
220 4500 |
360 7500 |
||||
| Масса, кг, не более |
кг |
0,8 |
1,6 |
1,7 |
2,7 |
||||

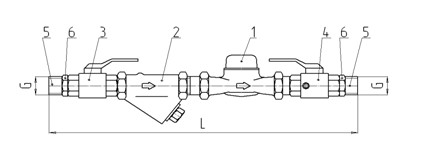

Схема водомерной вставки
 |
1. Счетчик воды СКБ 2. Фильтр магнитный муфтовый ФММ 3. Кран шаровой 4. Кран шаровой со сливом 5. Ниппель 6. Гайка |
|
Обозначение |
L, мм |
G ГОСТ 6357 |
|---|---|---|
| СКБ-20 |
455 |
3/4" |
| СКБ-25 |
540 |
1" |
| СКБ-32 |
625 |
1¼" |
| СКБ-40 |
660 |
1½" |
