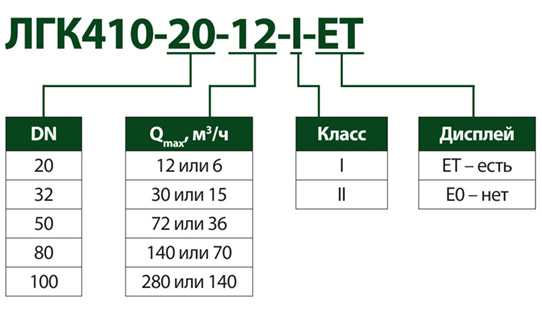

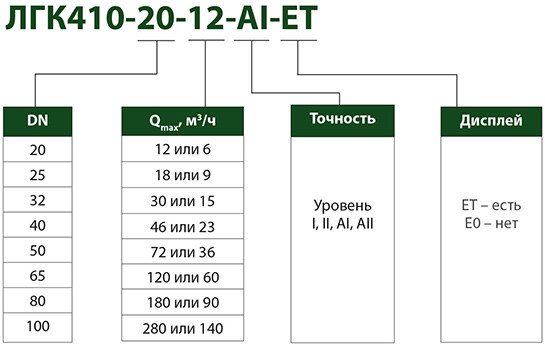

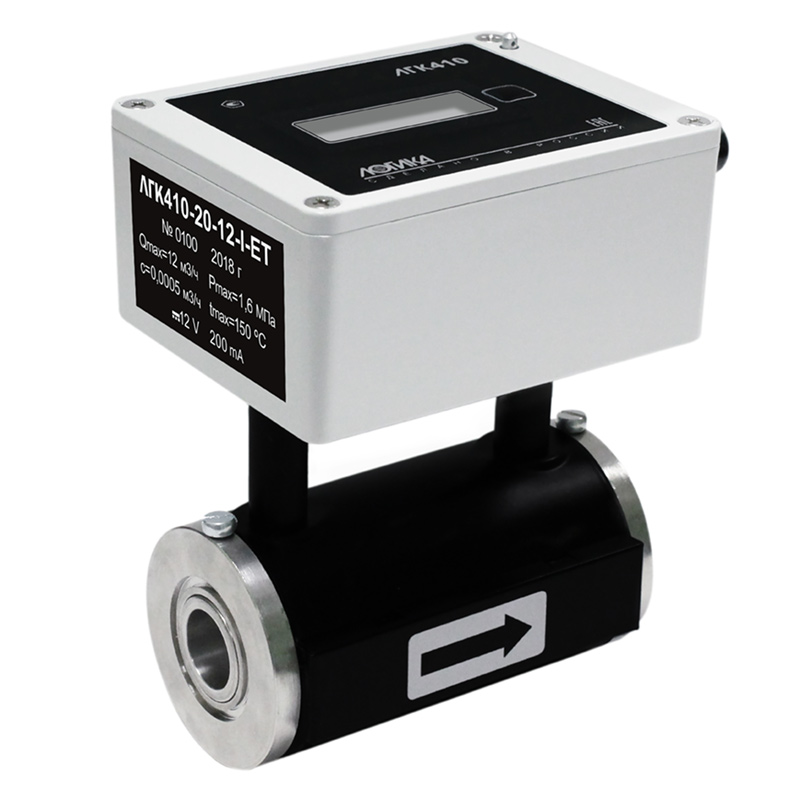

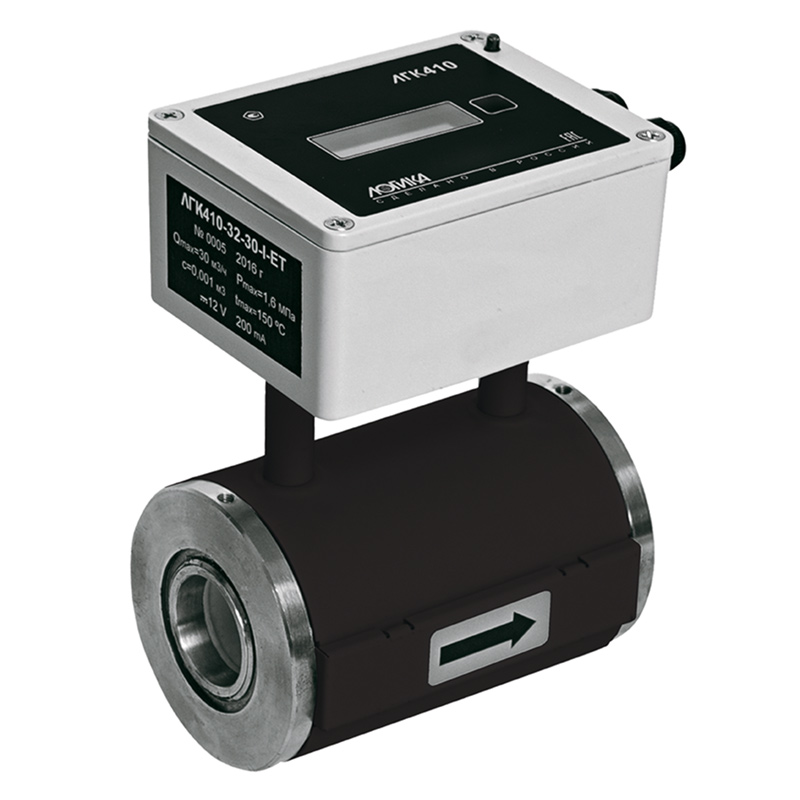

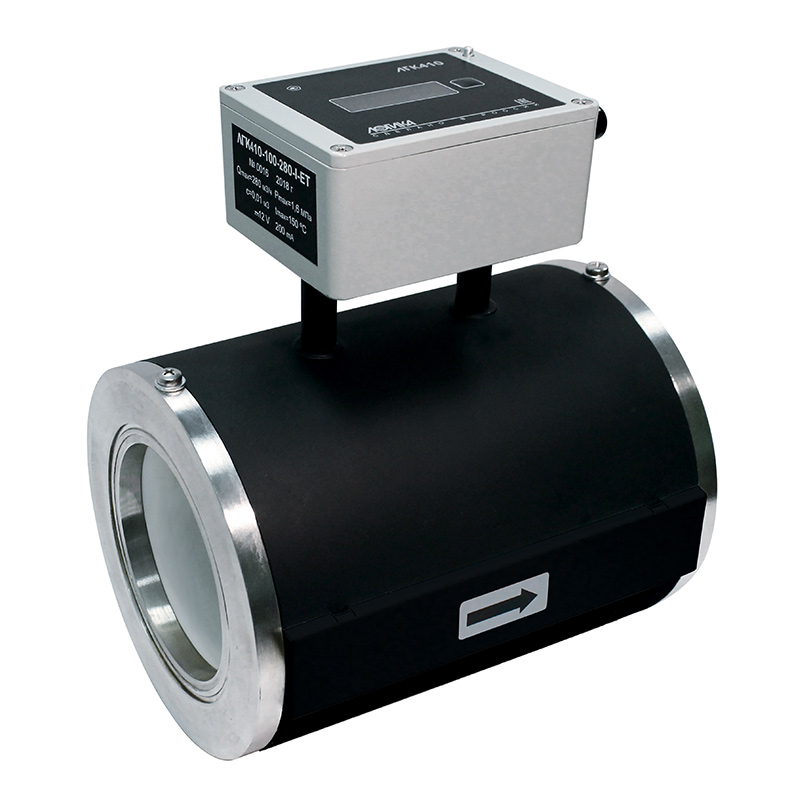

Пример обозначения преобразователя
Эксплуатационные характеристики
Условия эксплуатации:
- температура окружающего воздуха: от 0 до плюс 50 °С;
- относительная влажность: не более 95% при 35 °С;
- атмосферное давление: от 84 до 106,7 кПа;
- синусоидальная вибрация: амплитуда 0,35 мм, частота 10 - 55 Гц.
Условия транспортирования (в транспортной таре):
- температура окружающего воздуха: от минус 25 до плюс 55 °С;
- относительная влажность: не более 95 % при 35 °С;
- удары (транспортная тряска): ускорение до 98 м/с2, частота до 2 Гц.
Степень защиты от проникновения пыли и воды внутрь корпуса: IP65.
Средняя наработка на отказ: 75000 ч.
Средний срок службы: 12 лет.
Выходные сигналы
Преобразователь ЛГК410 имеет три выходных порта "D1", "D2" и "D3" для формирования электрических сигналов в виде дискретного изменения сопротивления "замкнуто/разомкнуто".
Порт "D1" является выходом импульсного сигнала, соответствующего измеряемому объему с нормированной ценой импульса.
Порты "D2" и "D3" – свободно конфигурируемые выходы, на которых по выбору пользователя может формироваться дискретный сигнал, соответствующий тому или иному контролируемому событию (например, "пустая труба", "реверс потока" и т.п.) или импульсный сигнал, соответствующий измеряемому объему.
Электрические характеристики выходных портов:
- Коммутируемое напряжение – не более 24 В.
- Коммутируемый ток – более 5 мА при остаточном напряжении не более 0,4 В.
- Ток утечки в состоянии "разомкнуто" – не более 10 мкА.
- Длительности импульса (состояние "замкнуто") и паузы (состояние "разомкнуто") – не менее 0,3 мс.
Коммуникация с внешними устройствами
Для обмена данными с внешними устройствами в преобразователе предусмотрен гальванически изолированный RS232-совместимый порт, поддерживающий работу по протоколам Modbus RTU и М4.
Электропитание
Электропитание преобразователей ЛГК 410 осуществляется от источника постоянного тока напряжением 10…14 В (Uном=12 В). Средний потребляемый от внешнего источника ток не более 350 мА.
Функциональные характеристики
Преобразователи обеспечивают:
- измерение объема и объемного расхода жидкости в прямом и обратном направлениях;
- ведение тотальных счетчиков (суммарных значений, полученных нарастающим итогом) объема жидкости, прошедшей в обоих направлениях;
- диагностику режимов работы;
- вывод показаний на встроенном дисплее (только в модели ET);
- коммуникацию с внешними устройствами;
- ввод настроечных параметров;
- защиту данных и настроечных параметров от изменений.
Диапазоны измерений и показаний
Диапазон показаний объема – от 0 до 999999999 м3.

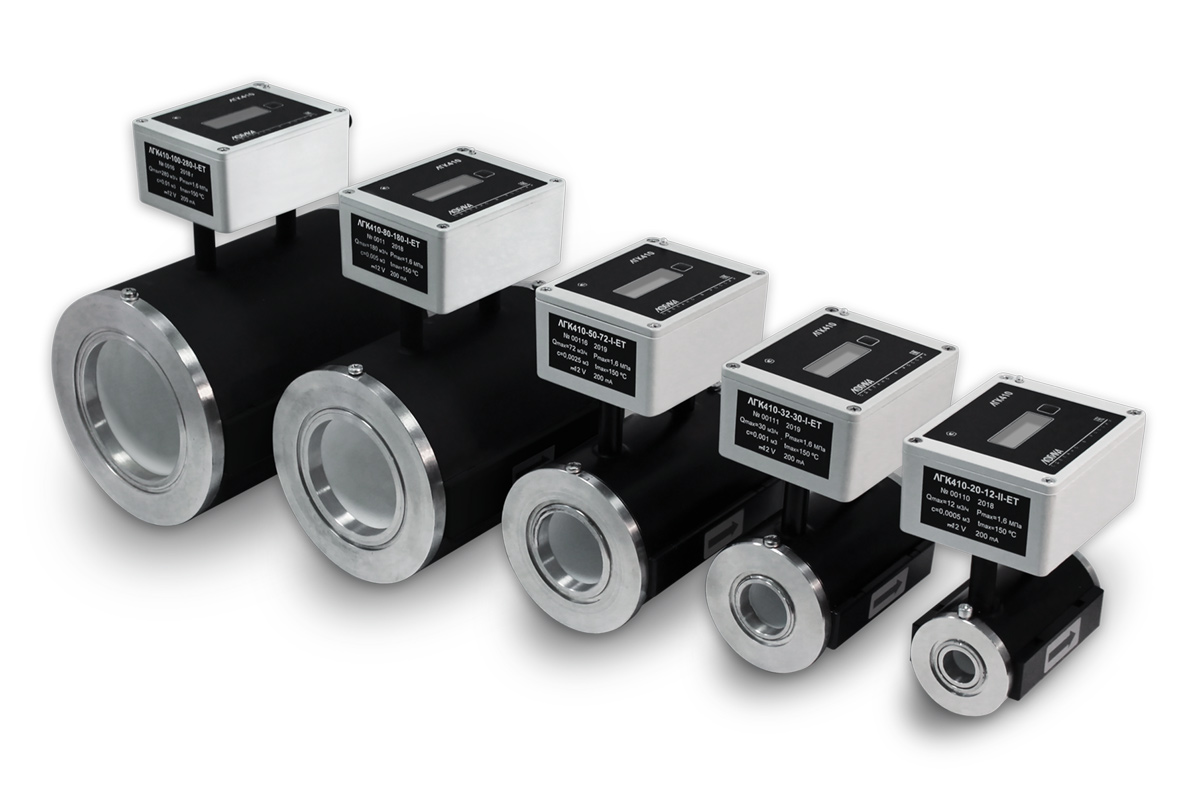

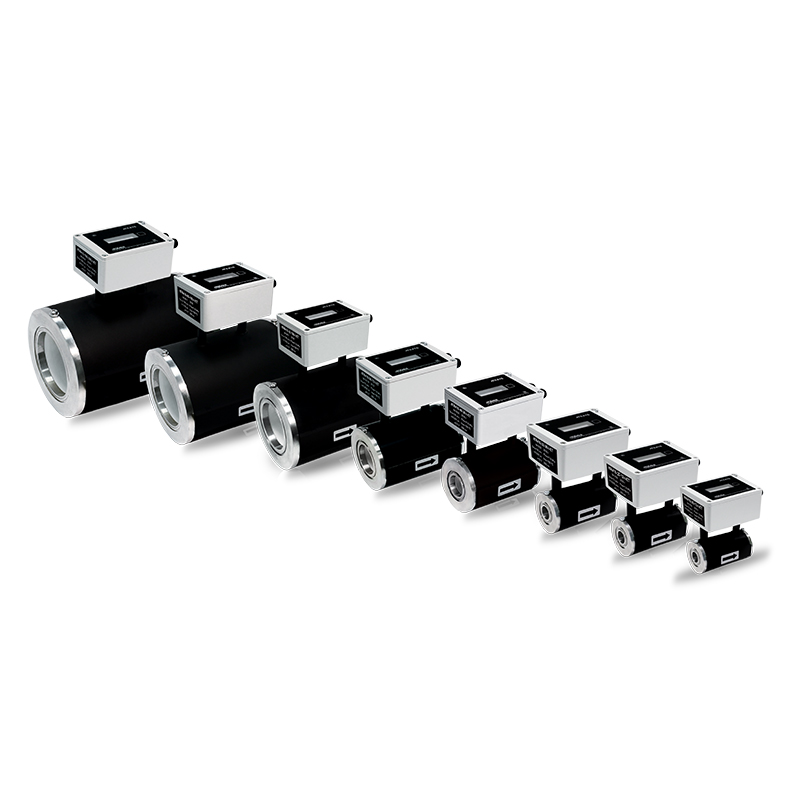

Диапазоны измерений расхода в зависимости от направления потока и условного диаметра, приведены в таблице:
| Значение расхода, м3/ч | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | QMAX | QMIN | QMIN ОБР | ||||||
| AI | AII | I | II | AI | AII | I | II | ||
| 20 | 12 | 0,017 | 0,048 | ||||||
| 6 | 0,0085 | 0,017 | 0,024 | 0,048 | |||||
| 25 | 18 | 0,026 | 0,072 | ||||||
| 9 | 0,013 | 0,026 | 0,036 | 0,072 | |||||
| 32 | 30 | 0,043 | 0,120 | ||||||
| 15 | 0,021 | 0,043 | 0,06 | 0,120 | |||||
| 40 | 46 | 0,066 | 0,184 | ||||||
| 23 | 0,033 | 0,066 | 0,092 | 0,184 | |||||
| 50 | 72 | 0,103 | 0,288 | ||||||
| 36 | 0,051 | 0,103 | 0,144 | 0,288 | |||||
| 65 | 120 | 0,17 | 0,48 | ||||||
| 60 | 0,086 | 0,17 | 0,24 | 0,48 | |||||
| 80 | 180 | 0,26 | 0,72 | ||||||
| 90 | 0,13 | 0,26 | 0,36 | 0,72 | |||||
| 100 | 280 | 0,40 | 1,12 | ||||||
| 140 | 0,2 | 0,40 | 0,56 | 1,12 | |||||
Метрологические характеристики
Предел допускаемой относительной погрешности преобразователя ЛГК 410 в рабочих условиях эксплуатации зависит от направления потока, уровня точности, значения максимального измеряемого расхода Qmax (м3/ч) и значения измеряемого расхода Q (м3/ч), как это приведено в таблице:
| Класс | Прямое направление | Обратное направление |
|---|---|---|
| I | ±[0,9+0,0058•QMAX/Q] | ±[0,9+0,0116•QMAX/Q] |
| II | ±[0,9+0,0116•QMAX/Q] | ±[0,9+0,0232•QMAX/Q] |
| AI |
±0,9 при QMAX/Q ≤ 200; ±[0,25+0,0045•QMAX/Q] при QMAX/Q > 200 |
±[0,9 + 0,0116•QMAX/Q] |
| AII |
±0,9 при QMAX/Q ≤ 100; ±[0,25+0,0065•QMAX/Q] при QMAX/Q > 100 |
±[0,9 + 0,0116•QMAX/Q] |
