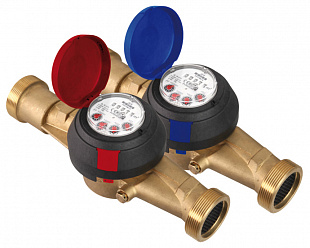

ВСХН, ВСХНд, ВСГН, ВСТН счетчики крыльчатые горячей и холодной воды

Крыльчатые счетчики воды с диаметрами условного прохода (DN) от 25 до 40 мм применяются для коммерческого учета потребления воды в коттеджах, офисах, а также в качестве общедомовых приборов учета воды в многоквартирных домах и промышленных зданиях.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

Счетчики крыльчатые сухоходные с диаметрами DN 25-40 мм, изготовленные по ТУ 4213-200-18151455-2001, предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 2874-82, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения при давлении до1,6 МПа (16 кгс/см2 ) в диапазоне температур от +5 до +50 °С - для счетчика крыльчатого холодной воды и от +5 до +150 °С для счетчика горячей воды DN 25-40 мм.

Объем воды, измеренный счетчиком, определяют по показаниям роликового и стрелочных указателей. Роликовый указатель («окошечки») показывает измеренный объем в целых м3, стрелочные указатели - доли м3.

ВАРИАНТЫ ИСПОЛНЕНИЯ

  • ВСХН, ВСГН - счетчики для учета холодной и горячей воды с возможностью установки радионакладки AT-WMBUS, для системы диспетчеризации по радиоканалу;
  • ВСХНд, ВСГНд - счетчики воды с импульсным выходом(геркон), с возможностью дистанционной передачи информации;
  • ВСТ - счетчик горячей воды с импульсным выходом(геркон), с возможностью дистанционной передачи информации, входит в состав теплосчетчика СТ-10.

ОСОБЕННОСТИ

  • Приборы прошли ускоренные испытания на износостойкость по ГОСТ Р 50193.3-93 (100000 циклов останов / пуск на номинальном расходе, длительность цикла 15 секунд и 100 часов на максимальном расходе при непрерывном потоке). Крыльчатые счетчики горячей воды Ду 25 – 40 прошли горячеводные испытания во всем диапазоне рабочих температур (до 150 °С).
  • Простота устройства счетного механизма счетчиков крыльчатого типа обуславливает их низкую цену среди счетчиков другого типа аналогичного функционального назначения. Выгодная цена крыльчатых счетчиков воды обеспечивает приборам такого типа популярность и наиболее широкое применение у нас в стране.
  • Для счетчиков холодной воды возможно исполнение в степени защиты IP68

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование основных технических характеристик

Норма для счетчиков с DN

25

32

40

Расход воды, м3/ч, для счетчиков:

Холодной воды ВСХН, ВСХНд в диапазоне t 0C



+ 5.............. + 50

- наименьший Qmin Класс А/В

0,14/0,063

0,24/0,1

0,3/0,16

- переходный Qt Класс А/В

0,35/0,1

0,6/0,16

1.0/0,26

- номинальный Qn Класс А/В

3,5

6,0

10,0

- наибольший Qmax Класс А/В

7,0

12,0

20,0

- порог чувствительности, м3/ч, не более

0,0105

0,018

0,03

Горячей воды ВСТН, ВСГН, ВСГНд в диапазоне t 0C

+ 5.............. + 150

- наименьший Qmin Класс А/В

0,14/0,063

0,24/0,1

0,3/0,16

- переходный Qt Класс А/В

0,35/0,1

0,6/0,16

1,0/0,26

- номинальный Qn Класс А/В

3,5

6,0

10,0

- наибольший Qmax Класс А/В

7,0

12,0

20

- порог чувствительности, м3/ч, не более

0,0105

0,018

0,03

Потеря давления при наибольшем расходе не превышает, МПа

0,1

Цена одного импульса, л/имп для ВСТ, ВСГд, ВСХд (по заказу)

10 (100)

100 (10)

Наибольшее значение роликового указателя счетного механизма, м3

99 999

Наименьшая цена деления, м3

0,00005

Присоединение к трубопроводу

резьбовое

Масса, кг, не более

2,0

2,2

2,5

Средний срок службы, не менее

12 лет

Межповерочный интервал

для горячей воды 4 года, для холодной 6 лет

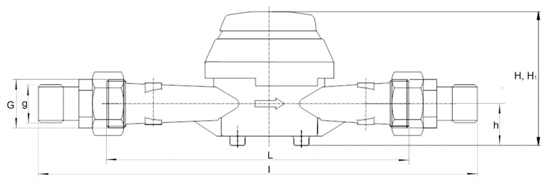

ГАБАРИТНЫЕ РАЗМЕРЫ

Габаритные размеры, мм, не более

DN

25

32

40

G

1 1/4”

1 1/2”

2”

L

260

260

300

H/H1*

120/142

120/142

120/142

h

40

40

40

i

400

400

400

g

1”

1 1/4”

1 1/2”

* Н - ВСГН, ВСХН / Н1 - ВСГНд, ВСХНд

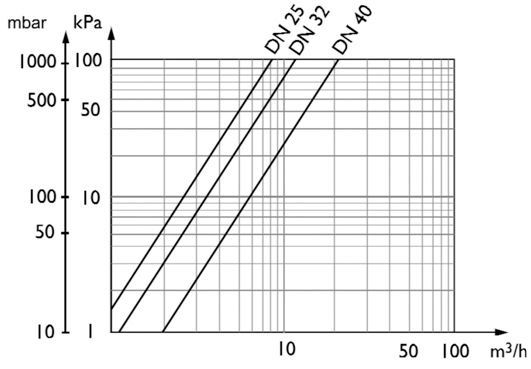

РАСЧЕТ ПОТЕРИ ДАВЛЕНИЯ

Формула расчета потери давления на счетчике ∆P=K*Q2*10-4

DN

25

32

40

К

204,08

69,444

25

где: P - потеря давления на счетчике (кг/см2); K - коэффициент гидравлического сопротивления указанный в таблице; Q - расход м3
