Варианты оснащения
стандартное исполнение
- корпус счетного механизма подготовлен для установки МИД;

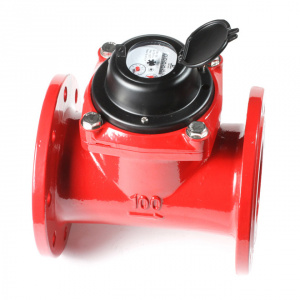

- чугунный корпус;
- окрашенный корпус красного цвета;
- присоединение фланцевое;
модификация счетчика преподготовленный к установке МИД:
- стандартное исполнение;
- корпус счетного механизма подготовлен для установки МИД;
- счетный механизм оснащен МИД-сенсором;
модификация счетчика с импульсным выходом (ДГ):
- стандартное исполнение;
- датчик герконовый;
Особенности:
- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68 (опционально, уточните наличие у вашего менеджера во время заказа);
- выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной;
- надежная конструкционная защита от внешнего магнитного воздействия;
- минимальные затраты на установку и эксплуатацию;
- не требует прокладки электрических сетей – счетчик независим от источников питания;
- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля.
Точность
Высокоточный прибор за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось. Счетный механизм защищен от попадания влаги и пыли. Испытания счетчика выявили, что на протяжении срока службы он стабильно сохраняет заявленные метрологические характеристики.
Считывание показаний
Счетный механизм обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики типа СТВУ как правило, устанавливаются на узлах коммерческого учета воды. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД.
Кроме того, счетчик может до оснащаться стандартным импульсным датчиком (ДГ).
Принцип работы
Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала.
Комплектация
- счетчик воды;
- паспорт;
- комплект уплотнительных прокладок;
- герконовый датчик – для модификации ДГ.
|
Наименование основных параметров и размеров |
Норма для счетчиков диаметром условного прохода (Ду), мм |
|||||
|---|---|---|---|---|---|---|
|
50 |
65 |
80 |
100 |
150 |
200 |
|
|
Расход воды, м3/ч: |
||||||
|
- минимальный расход воды, qmin |
0,6 |
1,0 |
1,4 |
2,0 |
4,5 |
8,0 |
|
- переходный расход воды, qt |
1,6 |
2,0 |
3,2 |
4,8 |
12 |
20 |
|
- номинальный (рабочий) расход воды, qn |
15 |
25 |
45 |
70 |
150 |
300 |
|
- максимальный расход воды, qmax |
30 |
50 |
90 |
140 |
300 |
600 |
|
Порог чувствительности, |
0,40 |
0,60 |
0,75 |
0,90 |
1,30 |
3,00 |
|
Диапазон температуры воды °С |
||||||
|
- горячей |
от +5 до +120 |
|||||
|
- холодной |
от +5 до +30 |
|||||
|
Максимальное давление воды, МПа |
1,6 |
|||||
|
Минимальная цена |
0,001 |
0,01 |
||||
|
Наибольшее значение |
999999 |
9999999 |
||||
|
Монтажная длина L, мм |
200 |
200 |
225 |
250 |
300 |
350 |
|
Монтажная длина L, УК мм |
--- |
260 |
270 |
300 |
--- |
--- |
