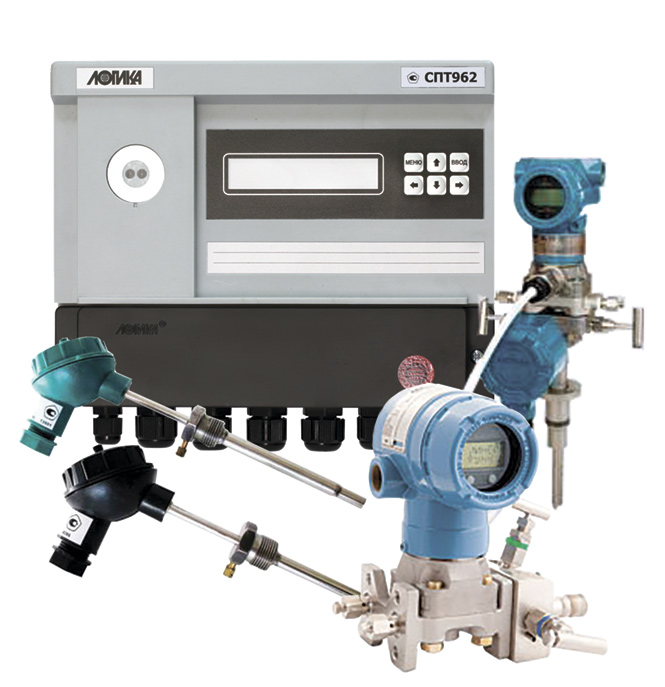

Теплосчетчики ЛОГИКА 1962

Теплосчетчики предназначены для измерения тепловой энергии, расхода, объема, массы, температуры и давления воды и пара, транспортируемых по трубопроводам, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды.

В состав теплосчетчиков входят сужающие и напорные устройства, а также расходомеры различных типов.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

Основные технические характеристики:

Характеристика Значение

Тепловычислитель

СПТ961, СПТ962, СПТ963

Измеряемая среда

Вода; пар

Количество подключаемых первичных преобразователей с выходным сигналом тока (I), частоты (F) и сопротивления (R)

Позволяют обслуживать 8 теплообменных контуров, содержащих шестнадцать трубопроводов.

Конфигурация датчиков 8I+8F+8R. Посредством адаптеров АДС97 можно расширить конфигурацию датчиков до 12I+12F+12R при использовании одного и до 16I+16F+16R при использовании двух адаптеров.

Преобразователи расхода основные, входящие в состав теплосчётчика

Диафрагма по ГОСТ 8.586.2-2005, Метран-350, 3051SFA, Сопло ИСА 1932 по ГОСТ 8.586.3-2005, 3051SFC, Труба Вентури по ГОСТ 8.586.4-2005, SDF

Преобразователи расхода дополнительные, входящие в состав теплосчётчика

ВСТ, ВСТН, ВСХНд, РМ-5-Т-И, ПРЭМ, Питерфлоу, Карат-520, ЛГК410, US-800

Преобразователи давления, входящие в состав теплосчётчика

EJ*, 3051, 3051S, Метран-150, ПД100И, АИР-20/М2, АИР-10, СДВ, МИДА-13П, Метран-55, APZ, Метран-75

Преобразователи разности давлений, входящие в состав теплосчетчика

EJ*, 3051, 3051S, Метран-150, АИР-20/М2, СДВ

Преобразователи температуры, входящие в состав теплосчётчика

КТПТР-01, ТПТ-1, -17, -19, КТПТР-05, ТПТ-15, КТСП-Н, ТЭМ-110, ТЭМ-100, ТС, ТСП-Н

Теплосчетчики обеспечивают:

  • измерение тепловой энергии, расхода, объема, массы, температуры и давления;
  • архивирование значений тепловой энергии, объема, массы, среднего расхода, средней температуры, среднего давления – в часовом, суточном и месячном архивах объемом, соответственно, 1488, 365 и 36 записей для каждого параметра;
  • архивирование сообщений о перерывах питания, о нештатных ситуациях и об изменениях настроечных параметров – по 1200 записей для каждой категории сообщений;
  • ввод настроечных параметров;
  • показания текущих, архивных и настроечных параметров на встроенном дисплее;
  • защиту архивных данных и настроечных параметров от изменений;
  • коммуникацию с внешними устройствами через оптический, RS232 и RS485 порты.

Диапазоны измерений составляют:

  • от 1,1•10-3 до 105 м3/ч – объемный расход;
  • от 3,2•10-5 до 1,5•104 т/ч – массовый расход;
  • от 9,2•10-5 до 9•108 м3 – объем;
  • от 2,7•10-6 до 9•108 т – масса;
  • от минус 50 до плюс 300 °С – температура;
  • от 3 до 145 °C – разность температур;
  • от 0 до 8 МПа – давление;
  • от 0 до 1000 кПа – разность давлений;
  • от 9,6•10-7 до 9•108 ГДж – тепловая энергия.

Метрологические характеристики

Пределы допускаемой погрешности составляют:

для теплосчетчиков класса 1:

  • ±[2+12/(t1-α•t2)+0,01•DG] % – измерение тепловой энергии (относительная, при 3≤ (t1-t2)≤ 145 °С);
  • ±(1+0,01•DG) % – измерение расхода, объема и массы (относительная);

для теплосчетчиков класса 2:

  • ±[3+12/(t1-α•t2)+0,02•DG] % – измерение тепловой энергии (относительная, при 3≤ (t1-t2)≤145 °С);
  • ±(2+0,02•DG) % – измерение расхода, объема и массы (относительная);

для теплосчетчиков класса 3:

  • ±[4+12/(t1-α•t2)+0,05•DG] % – измерение тепловой энергии (относительная, при 3≤(t1-t2)≤145 °С);
  • ±(3+0,05•DG) % – измерение расхода, объема и массы (относительная);

для теплосчетчиков классов 1, 2 и 3:

  • ±(0,3+0,002•|t|) °C – измерение температуры (абсолютная);
  • ±[0,1+5/(t1-t2)], ±[0,2+9/(t1-t2)] % – разность температур (относительная);
  • ±0,3; ±0,5; ±0,8 % – измерение давления (приведенная к верхнему пределу измерений);
  • ±0,2; ±0,3; ±0,4 % – измерение разности давлений (приведенная к верхнему пределу измерений);
  • ±0,01 % – погрешность часов (относительная).

Примечание.

α – коэффициент водоразбора; α=М2/М1; М1 и М2 – масса теплоносителя, прошедшего соответственно по подающему и обратному трубопроводам, т;

t – температура контролируемой среды, °С; t1 и t2 – температура соответственно в подающем и обратном трубопроводах, °С;

DG – динамический диапазон измерений расхода; DG=GB/G, GB – верхний предел измерений преобразователя расхода, м3/ч (т/ч), G – текущее значение расхода, м3/ч (т/ч).

Эксплуатационные характеристики

Условия эксплуатации:

  • температура окружающего воздуха: от 5 до 50 °С;
  • относительная влажность: 80 % при 35 °С и более низких температурах;
  • атмосферное давление: от 84 до 106,7 кПа;
  • синусоидальная вибрация: амплитуда 0,35 мм, частота от 10 до 55 Гц.

Электропитание: (220 +22/-33) В, (50±1) Гц (непосредственно или через сетевые адаптеры).

Средняя наработка на отказ: 35000 ч.

Средний срок службы: 12 лет.
