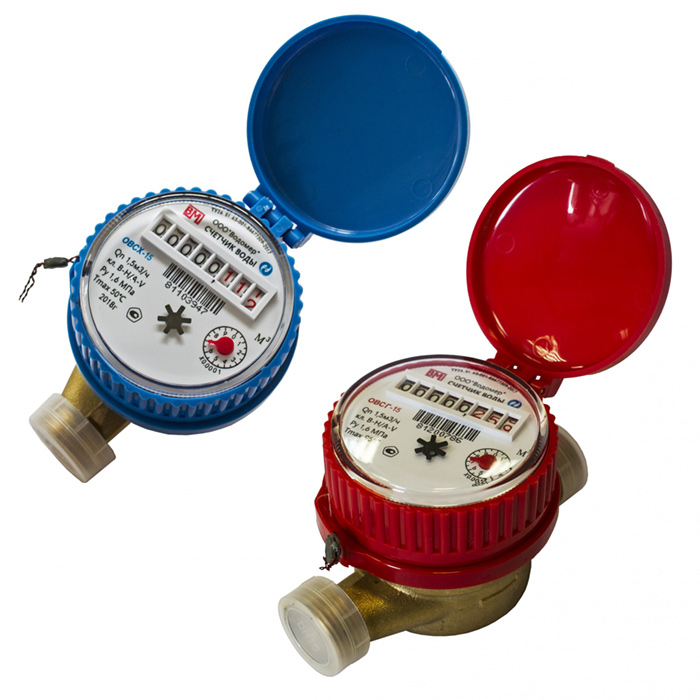

Счетчики ОВСХ, ОВСГ, ОВСХд, ОВСГд, ОВСТ – крыльчатые одноструйные сухоходные. Могут выпускаться по классу В и C в соответствии с ГОСТ Р 50601 (ISO 4064).
Счетчики ОВСХ и ОВСХд DN 15; 20; 25; 32, 40 работают в диапазоне температур от +5 до +50 °С (холодная вода), имеют измерительный индикатор с роликовым и стрелочными указателями, показывающими измеренный объем в метрах кубических (м3) и его долях. Счетчики ОВСХд DN 15; 20; 25; 32; 40 имеют измерительный индикатор с магнитоуправляемым контактом и выдают импульсы (при присоединении вычислителя, регистратора или других совместимых устройств).
Счетчики типа ОВСГ DN 15; 20 работают в диапазоне температур от +5 до +95 °С (горячая вода); ОВСГ DN 25; 32; 40 работают в диапазоне температур от +5 до +120 °С (горячая вода), имеют измерительный индикатор с роликовым и стрелочными указателями, показывают измеренный объем в метрах кубических и его долях.
Счетчики ОВСГд DN 15; 20 работают в диапазоне температур от + 5 до + 95 °С (горячая вода); имеют измерительный индикатор с магнитоуправляемым контактом, с роликовым и стрелочными указателями, показывающими измеренный объем в метрах кубических и его долях, выдают импульсы (при присоединении вычислителя, регистратора или других совместимых устройств).
Счетчики ОВСТ DN 25; 32; 40 работают в диапазоне температур от + 5 до +120 °С (горячая вода), имеют измерительный индикатор с магнитоуправляемым контактом, с роликовым и стрелочными указателями, показывающими измеренный объем в метрах кубических и его долях, выдают импульсы (при присоединении вычислителя, регистратора или других совместимых устройств).
Объем воды, измеренный счетчиком, определяют по показаниям роликового и стрелочных указателей. Наибольшее значение роликового указателя измерительного индикатора указано в таблице 1 технических характеристик.
Таблица 1. Основные метрологические характеристики счётчиков
Наименование параметра | Значение параметра | ||||
---|---|---|---|---|---|
Условный диаметр, мм | 15 | 20 | 25 | 32 | 40 |
Диапазон температур измеряемой среды счетчиков, ºС: | |||||
- холодной воды (ОВСХ, ОВСХд) | от +5 до +50 | ||||
- горячей воды (ОВСГ, ОВСГд, ОВСТ) | от +5 до +95 | от +5 до +120 | |||
Расход для счетчиков холодной и горячей воды, м3/ч | |||||
- наименьший Qmin | |||||
Класс A | 0,06 | 0,10 | 0,14 | 0,24 | 0,30 |
Класс B | 0,03 | 0,05 | 0,07 | 0,12 | 0,20 |
Класс C | 0,015 | 0,025 | - | - | - |
- переходный Qt | |||||
Класс A | 0,15 | 0,25 | 0,35 | 0,60 | 1,0 |
Класс B | 0,12 | 0,20 | 0,28 | 0,48 | 0,80 |
Класс C | 0,0225 | 0,0375 | - | - | - |
- номинальный Qn | 1,5 | 2,5 | 3,5 | 6,0 | 10,0 |
- наибольший Qmax | 3,0 | 5,0 | 7,0 | 12,0 | 20,0 |
Порог чувствительности, м3/ч, не более | 0,014 | 0,017 | 0,020 | 0,030 | 0,050 |
Потеря давления при наибольшем расходе (Qmax) не превышает, МПа | 0,09 | 0,09 | 0,09 | 0,08 | 0,085 |
Пределы допускаемой относительной погрешности измерений объема, %: | |||||
- в диапазоне Qmin ≤ Q < Qt | ±5 | ||||
- в диапазоне Qt ≤ Q < Qmax | ±2 | ||||
МПа | 1,6 | ||||
Наибольшее значение роликового указателя счетного механизма, м3 | 99999 | ||||
Наименьшая цена деления, м3 | 0,00005 | ||||
Цена импульса ОВСХд, ОВСГд, ОВСТ, л/имп. | 10 |
Таблица 2. Основные технические характеристики счётчиков
Наименование параметра | Значение параметра | ||||
---|---|---|---|---|---|
Условный диаметр, мм | 15 | 20 | 25 | 32 | 40 |
Габаритные размеры, мм | |||||
- длина | 110 (115) | 130 | 160 | 160 | 200 |
- высота | 80 (91,5) | 80 (91,5) | 85 | 120 | 120 |
- ширина | 77 (79,5) | 77 (79,5) | 77 | 101,5 | 101,5 |
Масса, кг, не более | 0,57 (0,64) | 0,67 (0,74) | 0,91 | 1,41 | 1,65 |
Класс защиты по ГОСТ 14254 | IP54 | ||||
Срок службы счетчиков, не менее, лет | 12 |
Примечания:
1. Под наименьшим расходом Qmin понимается расход, на котором счетчик имеет относительную погрешность ±5% и ниже которого относительная погрешность не нормируется.
2. Под переходным расходом Qt понимается расход, на котором счетчик имеет погрешность ±2%, а ниже которого ±5%.
3. Под номинальным расходом Qn понимается расход, при котором счетчик может работать непрерывно в течение длительного времени.
4. Под наибольшим расходом Qmax понимается расход, при котором счетчик может работать не более 1-го часа в сутки.
5. Под порогом чувствительности понимается расход, при котором крыльчатка приходит в непрерывное вращение.
6. В таблице с техническими характеристиками в скобках указаны размеры для счетчиков класса C.
