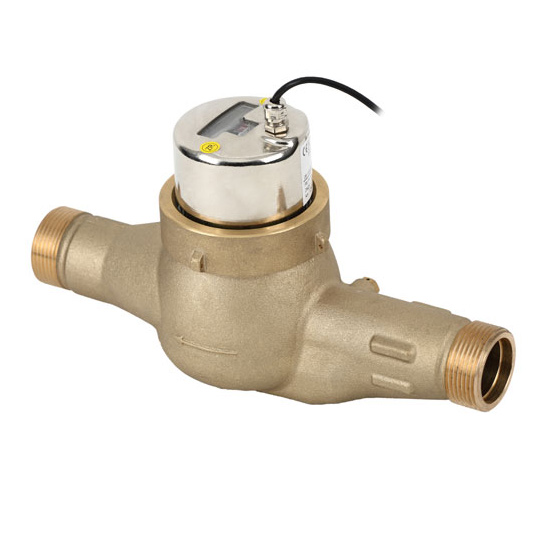

Многоструйный расходомер МТН-I

Многоструйный расходомер МTH-I для расходов от 1,5 м3/час до 10 м3/час. Особая конструкция обеспечивает высокую точность измерения и надёжную измерительную устойчивость. Присоединительные и монтажные размеры соответствуют DIN ISO 4064.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
КодНаименованиеЦена (без учета НДС)
000032462MTH-I dy 32 счетчик для отопленияпо запросу
В корзину
Быстрый заказ
000035954MTH-I dy 25 счетчик для отопления19870
В корзину
Быстрый заказ
000033217MTH-I dy 40 счетчик для отопления35066
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.

Краткий обзор свойств и функций

  • Для расходов от 1,5 м3/час до 10 м3/час
  • Усиленный подшипник
  • Высокая измерительная устойчивость
  • Большой диапазон нагрузок
  • Эксплуатационно надёжны до 130°C
  • Подходят для multidata WR3

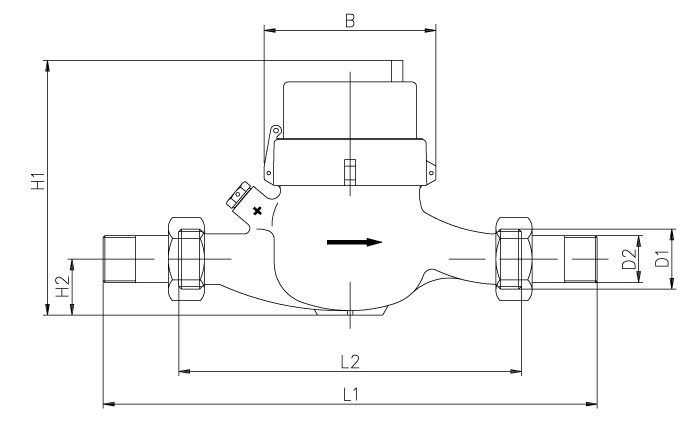

Основные технические характеристики многоструйного расходомера MTH-I

Номинальный расход qp м3/час 1,5 2,5 3,5 6 6 10
Диаметр условного прохода Ду мм 20 20 25 25 32 40
    Дюйм 3/4 3/4 1 1 1 1/4 1 1/2
Монтажная длина без штуцеров L2 мм 190 190 260 260 260 300
Монтажная длина со щтуцерами L1 мм 286 286 378 378 384 428
Резьба на счётчике G x B D1 Дюйм 1 1 1 1/4 1 1/4 1 1/2 2
Резьба на штуцере R x D2 Дюйм 3/4 3/4 1 1 1 1/4 1 1/2
Метрологический класс     A*H A*H A*H A*H A*H A*H
Вес импульса   л/имп. 10 10 10 10 10 10
Максимальный расход* qs м3/час 3 5 7 12 12 20
Минимальный расход qi л/час 30 50 65 90 90 160
Максимальная температура   °C 120 120 120 120 120 120
Максимальное рабочее давление PN бар 16 16 16 16 16 16
Расход при потере давления 0,1 бар   м3/час 1,0 1,6 2,2 3,8 3,8 6,3
Высота H1 мм 95 95 95 95 95 105
  H2 мм 40 40 45 45 45 50
Ширина B мм 96 96 102 102 102 137
Масса   кг 1,9 1,9 2,9 2,9 2,9 5,1

* Краткосрочный максимальный расход Расходомер выбирается так, что при максимальном расходе потеря давления не превышает 0,1 бар

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд ZENNER

Документы

Каталог Размер: 1.9 Мб
