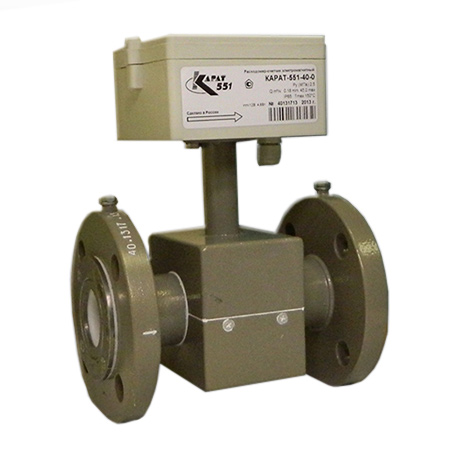

Расходомеры производятся в нескольких конструктивных исполнениях отличающихся диаметрами условного прохода, габаритными, установочными размерами и выпускаются во фланцевом исполнении (Ду 20-150) и «сэндвич» (Ду 20-40)
| Наименование |
ДУ |
Диапазон м3/ч |
Ном. расход м3/ч |
Питание |
Индикация |
| Электромагнитный расходомер КАРАТ-551-20 |
20 |
0,040-10 |
5,0 |
внешнее, 12В |
без индикации |
| Электромагнитный расходомер КАРАТ-551-25 |
25 |
0,072-18 |
9,0 |
внешнее, 12В |
без индикации |
| Электромагнитный расходомер КАРАТ-551-32 |
32 |
0,12-30 |
15,0 |
внешнее, 12В |
без индикации |
| Электромагнитный расходомер КАРАТ-551-40 |
40 |
0,18-45 |
22,5 |
внешнее, 12В |
без индикации |
| Электромагнитный расходомер КАРАТ-551-50 |
50 |
0,30-75 |
37,5 |
внешнее, 12В |
без индикации |
| Электромагнитный расходомер КАРАТ-551-65 |
65 |
0,48-120 |
60,0 |
внешнее, 12В |
без индикации |
| Электромагнитный расходомер КАРАТ-551-80 |
80 |
0,72-180 |
90,0 |
внешнее, 12В |
без индикации |
| Электромагнитный расходомер КАРАТ-551-100 |
100 |
1,20-300 |
150,0 |
внешнее, 12В |
без индикации |
| Электромагнитный расходомер КАРАТ-551-150 |
150 |
2,28-570 |
285,0 |
внешнее, 12В |
без индикации |
Принцип действия расходомера основан на электромагнитном методе измерения, при котором в потоке жидкости, протекающей через наведённое системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока. Значение индуцируемой ЭДС снимается с помощью электродов, усиливается и подается на АЦП, где преобразуется в код, пропорциональный скорости (расходу) измеряемой жидкости. Выходные сигналы расходомера преобразуются микропроцессором.
Диапазоны измеряемых значений расхода
| Типоразмер расходомера |
Ду, мм |
Пределы измерения расхода, м3/ч |
Вес импульса, л/имп. |
| Qmin |
Qt2 |
Qt1 |
Qnom |
Qmax |
| КАРАТ-551-20 |
20 |
0,040 |
0,067 |
0,1 |
5,0 |
10,0 |
1 |
| КАРАТ-551-25 |
25 |
0,072 |
0,125 |
0,18 |
9,0 |
18,0 |
1 |
| КАРАТ-551-32 |
32 |
0,12 |
0,2 |
0,3 |
15,0 |
30,0 |
1 |
| КАРАТ-551-40 |
40 |
0,18 |
0,27 |
0,45 |
22,5 |
45,0 |
1 |
| КАРАТ-551-50 |
50 |
0,30 |
0,50 |
0,75 |
37,5 |
75,0 |
10 |
| КАРАТ-551-65 |
65 |
0,48 |
0,83 |
1,20 |
60,0 |
120,0 |
10 |
| КАРАТ-551-80 |
80 |
0,72 |
1,25 |
1,80 |
90,0 |
180,0 |
10 |
| КАРАТ-551-100 |
100 |
1,20 |
2,00 |
3,00 |
150,0 |
300,0 |
10 |
| КАРАТ-551-150 |
150 |
2,28 |
3,80 |
5,70 |
285,0 |
570,0 |
100 |
| Параметры измеряемой среды |
| Электропроводящая неагрессивная жидкость с удельной электрической проводимостью, мкСм/м, не менее |
200 |
| Температура жидкости, °С |
от +5 до +150 |
| Максимальное рабочее давление, МПа |
2,5 |
| Метрологические характеристики |
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt1 до Qmax, % |
±1,0 |
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt2 до Qt1, % |
±2,0 |
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qmin до Qt2, % |
±3,0 |
| Характеристики окружающей среды |
| Температура воздуха, °С |
от +5 до +55 |
| Относительная влажность при температуре 35 °С, %, не более |
80 |
| Атмосферное давление, кПа |
от 84 до 106,7 |
| Показатели надежности |
| Средняя наработка на отказ, часов |
80 000 |
| Средний срок службы, лет |
12 |
| Гарантийный срок эксплуатации, лет |
4 |
| Интервал между поверками, лет |
4 |
| Класс защиты по ГОСТ 14254 |
IP65 |
| Питание |
| Питание внешнее, В |
=12 |
| Потребляемый ток, мА, не более |
400 |
Габаритные и установочные размеры расходомера-счетчика КАРАТ-551
| Наименование |
Ду |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Исполнение |
| L-длинна |
H-высота |
| Карат-551-20 |
20 |
160/96 |
230/202 |
3,9/1,9 |
фланцевое/сэндвич |
| Карат-551-25 |
25 |
160/97 |
245/203 |
4,1/1,9 |
фланцевое/сэндвич |
| Карат-551-32 |
32 |
170/107 |
258/212 |
5,4/2,2 |
фланцевое/сэндвич |
| Карат-551-40 |
40 |
205/120 |
267/224 |
6,7/3,0 |
фланцевое/сэндвич |
| Карат-551-50 |
50 |
210/138 |
280/238 |
8,2/4,1 |
фланцевое/сэндвич |
| Карат-551-65 |
65 |
215 |
300 |
10 |
фланцевое |
| Карат-551-80 |
80 |
245 |
320 |
13 |
фланцевое |
| Карат-551-100 |
100 |
260 |
345 |
17,7 |
фланцевое |
| Карат-551-150 |
150 |
330 |
400 |
33,2 |
фланцевое |
