Изделие поставляется в собранном виде, с комплектом технической документации. Конструкция «ТЭМ®-УУ-Ш» соответствует требованиям Постановления Правительства РФ от 18.11.2013 № 1034 «О коммерческом учете тепловой энергии, теплоносителя» и приказу Министерства строительства и ЖКХ РФ от 17.03.2014 № 99 «Об утверждении методики осуществления коммерческого учёта тепловой энергии, теплоносителя».

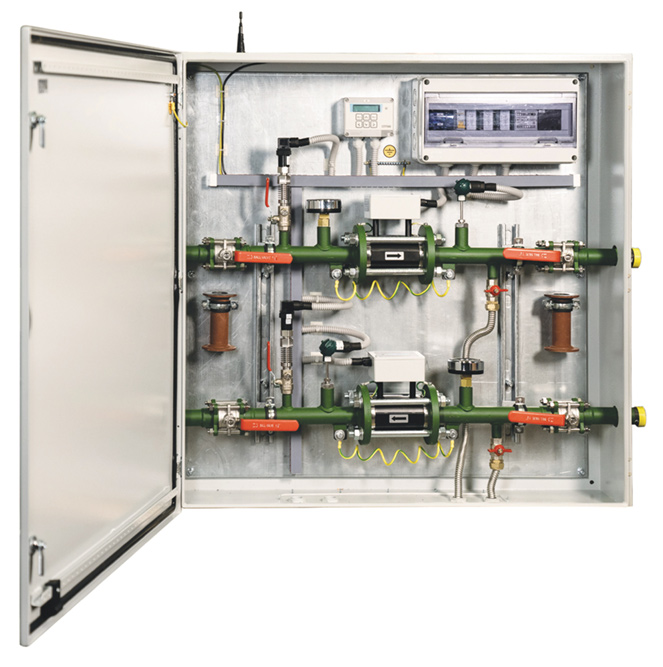

«ТЭМ®-УУ-Ш» в антивандальном шкафном исполнении представляет собой функционально законченное устройство, собранное в единую конструкцию и полностью готовое для подключения к трубопроводам тепловой сети.
Основные конструктивные особенности:
- возможность настенного или напольного способа крепления шкафа;
- дренажные линии трубопроводов выведены за пределы шкафа;
- дверцы шкафа закрываются на ключ;
- предусмотрена возможность дистанционной передачи данных.
Расшифровка наименований
Технические характеристики

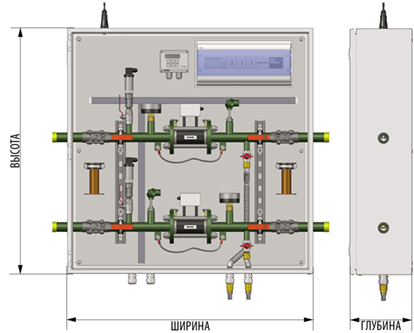

- Габариты (ШхВхГ): 1000х1000х250 мм.
- Подключение трубопроводов: Ду20-Ду50.
- Степень защиты: IP54 (IP65).
- Гидравлические потери в одном трубопроводе (при максимальном расходе): не более 0,05 кгс/см2.
- Рабочее давление: 1,6 МПа.
- Напряжение питания сети: 1х220 В/50 Гц.
Условные обозначения на схемах

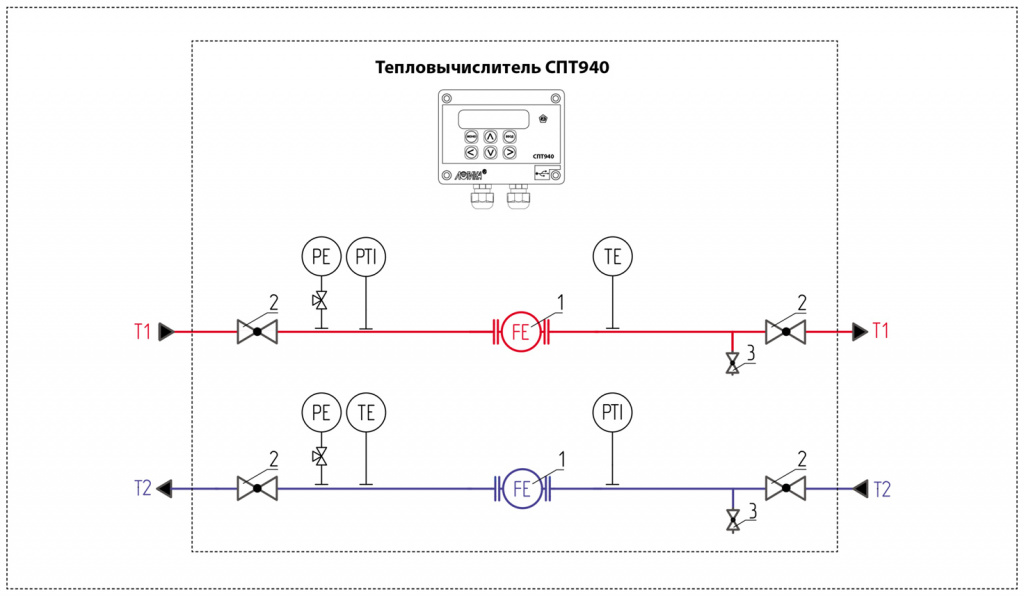

Принципиальная схема
|
 |
| Наименование | Тепловая нагрузка, Гкал/ч | Диапазон расходов ЛГК410, м3/ч | Ду (Т1, Т2) | Габаритные размеры, мм | Масса, кг | ||
|---|---|---|---|---|---|---|---|
| Ширина | Высота | Глубина | |||||
| ТЭМ-УУ-Ш-20-20 | 0,05–0,5 | 0,017–12 | 20 | 1000 | 1000 | 250 | 80 |
| ТЭМ-УУ-Ш-32-32 | 0,043–30 | 32 | 90 | ||||
| ТЭМ-УУ-Ш-50-50 | 0,103–72 | 50 | 100 | ||||
