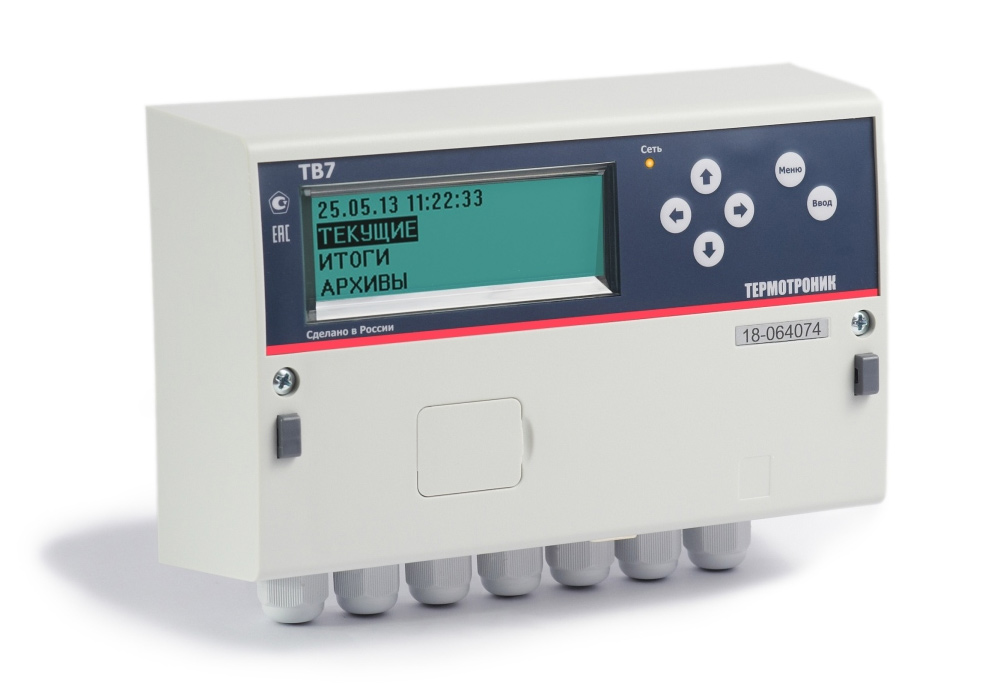

Тепловычислители ТВ7 исполнения М

ТВ7 предназначен для измерений и регистрации параметров потока теплоносителя (горячей и холодной воды) и количества тепловой энергии в закрытой и/или открытой водяных системах теплоснабжения.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
  • Описание
  • Модификации и цены

Основные технические характеристики

  • От одного до трёх тепловых вводов
  • Удобная настройка с компьютера
  • Нестираемый архив событий
  • Большое количество интерфейсов
  • Крепление на DIN-рейку
  • Питание от сетевого источника питания
  • Питание от встроенной батареи
  • Питание ультразвуковых расходомеров

Тепловычислитель имеет 5 моделей, отличающихся количеством обслуживаемых тепловых вводов (теплосистем). Функциональные возможности моделей ТВ7 приведены в таблице 1. Дополнительно модель ТВ7-04.1М выпускается в 2 комплектациях, отличающихся конструктивным исполнением:

  • Стандарт (далее ТВ7-04.1М);
  • Лайт (далее ТВ7-04.1М Лайт).
Модель Количество подключаемых датчиков Доп. имп. Вход (1) Доп. канал Т,°С (2) Диск. вход (3) SD карта
Тепловой ввод 1 Тепловой ввод 2 Тепловой ввод 3
Расход Т,°С Давление Расход Т,°С Давление Расход Т,°С Давление
ТВ7-01М 3 3 - 1 - - - - - 1 1 4 есть
ТВ7-04.1М Лайт (4) 3 3 3 1 - - - - - 1 1 4 нет
ТВ7-04.1М 3 3 3 1 - - - - - 1 1 - есть
ТВ7-03М 3 3 - 3 3 - - - - 1 2 4 есть
ТВ7-04М 3 3 3 3 3 3 - - - 1 2 4 есть
ТВ7-05М 3 3 3 2 2 2 2 2 2 1 1 4 есть

1 Дополнительный импульсный вход может быть использован:

  • в счетном режиме (измерение объема воды, количества электроэнергии и т.п.),
  • в режиме регистратора внешних событий (сигнализация),
  • в режиме контроля наличия питающего напряжения.

2 Дополнительный канал температуры (Доп.вход T,°C) применяется для измерения температуры наружного воздуха или температуры холодной воды.

3 Дискретные входы предназначены для контроля реверса и отсутствия теплоносителя.

4 ТВ7-04.1М Лайт - коммерческое наименование варианта тепловычислителя ТВ7-04.1М (рег. № 67815-17).

Более подробное описание моделей и их различия вы сможете найти в Руководстве по эксплуатации РЭПР.407290.007 РЭ1

Отличительные особенности исполнения М

  • Модель ТВ7-05М позволяет реализовать три тепловых ввода
  • Увеличение количества информационных входов -до 8 температур, 8 импульсных входов, 7 давлений
  • Автоматическая обработка ситуации реверса теплоносителя и контроля отсутствия теплоносителя
  • Наличие 4-х дополнительных двухпозиционных входов для контроля реверса и отсутствия теплоносителя
  • Опциональное подключение расходомеров «Питерфлоу» к тепловычислителю по цифровому каналу связи с возможностью передачи их диагностической информации в диспетчерскую систему
  • Под монтажный отсек отведено все пространство нижней части
  • Расширенный (от 10 до 30В) диапазон напряжения внешнего питания
  • Возможность питания датчиков давления прямо от вычислителя или от внешних блоков питания
  • Конструкция корпуса позволяет не отсоединять клеммники от сигнальных линий, первичных датчиков и внешнего питания для отправки прибора в поверку
  • Легкая самостоятельная установка интерфейсов RS-485 и Ethernet
КодНаименованиеЦена (без учета НДС)
000078143Тепловычислитель ТВ-7-04.1М батарея тип С25000
В корзину
Быстрый заказ
000067770Тепловычислитель ТВ-7-04М батарея тип АА с блоком сетевого питания32800
В корзину
Быстрый заказ
000068464Тепловычислитель ТВ-7-05М батарея тип АА с блоком сетевого питания39300
В корзину
Быстрый заказ
000070774Тепловычислитель ТВ-7-04.1М батарея тип АА с блоком сетевого питания25400
В корзину
Быстрый заказ
000071512Тепловычислитель ТВ-7-01М батарея тип АА с блоком сетевого питания23300
В корзину
Быстрый заказ
000071639Тепловычислитель ТВ-7-03М батарея тип АА с блоком сетевого питания28100
В корзину
Быстрый заказ
000073793Тепловычислитель ТВ-7-04.1М батарея тип АА с блоком сетевого питания и адаптером RS48530200
В корзину
Быстрый заказ
000075092Тепловычислитель ТВ-7-05М батарея тип АА с блоком сетевого питания с RS48544100
В корзину
Быстрый заказ
000075161Тепловычислитель ТВ-7-04.1М Лайт батарея тип АА с блоком сетевого питания21600
В корзину
Быстрый заказ
000075316Тепловычислитель ТВ-7-04М батарея тип АА с блоком сетевого питания и адаптером Ethernet38500
В корзину
Быстрый заказ
000076586Тепловычислитель ТВ-7-04М батарея тип АА с блоком сетевого питания и адаптером RS48537600
В корзину
Быстрый заказ
000076863Тепловычислитель ТВ-7-03М батарея тип АА с блоком сетевого питания и адаптером RS48532900
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Термотроник
