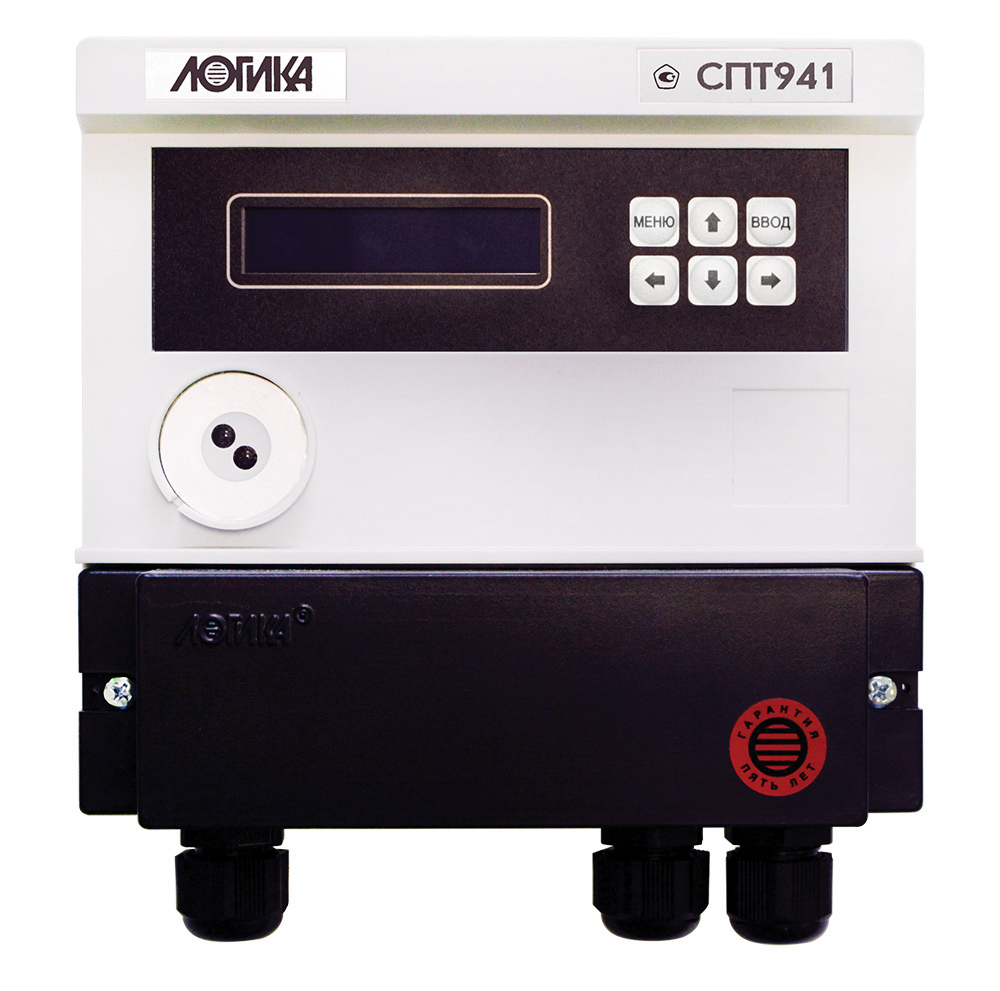

Тепловычислитель СПТ 941.20

Тепловычислители СПТ 941 (мод. 941.20) предназначены для автоматизации учета теплопотребления в открытых и закрытых водяных системах. Тепловычислители рассчитаны на работу в составе теплосчетчиков, обслуживающих один теплообменный контур с тремя трубопроводами.
Цена без учета НДС: 12600 руб.
В корзину
Быстрый заказ Задать вопрос

Назначение

Тепловычислители СПТ 941 (мод. 941.20) предназначены для автоматизации учета теплопотребления в открытых и закрытых водяных системах. Тепловычислители рассчитаны на работу в составе теплосчетчиков, обслуживающих один теплообменный контур с тремя трубопроводами.

Соответствие стандартам

Тепловычислители СПТ 941.20 соответствуют ГОСТ Р ЕН 1434-1-2011, ГОСТ Р 51649-2000, МИ 2412-97, ГСССД 187-99, ТР ТС 004/2011 и ТР ТС 020/2011.

Функциональные возможности

  • Поддержка одиннадцати схем учета.

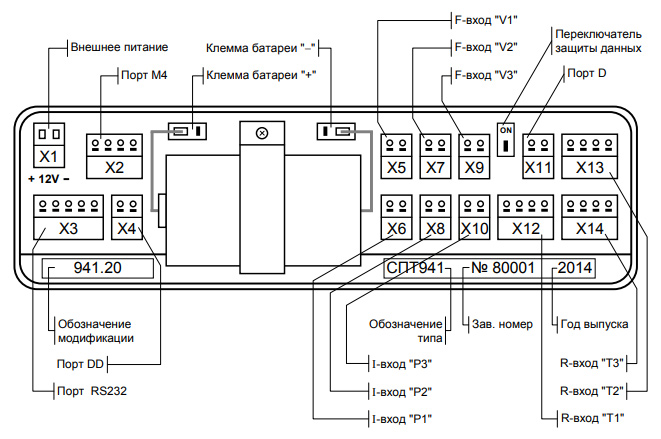

  • Подключаемые датчики:
    • 3 преобразователя расхода с импульсным выходом частотой до 1000 Гц,
    • 3 преобразователя давления с выходным сигналом 4 - 20 мА,
    • 3 преобразователя температуры с характеристиками 100П, Pt100, 100M.
  • Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу.
  • Архивирование изменений настроечной базы данных.
  • Архивирование нештатных ситуаций и диагностических сообщений.
  • 16 независимых счетчиков-таймеров событий с настраиваемыми алгоритмами обработки.
  • 3 коммуникационных порта: стандартный RS232, гальванически изолированный RS232-совместимый и оптический, позволяющие вести одновременный обмен данными с несколькими устройствами.
  • Работа с GSM/GPRS/3G модемами для передачи данных через сеть Интернет с поддержкой механизмов авторизации и шифрования.
  • Два дискретных входа для регистрации внешних событий (контроль ситуаций "пустая труба", "реверс", отсутствие электропитания датчиков и пр.).
  • Формирование двухпозиционного выходного сигнала по результатам контроля событий.
  • Яркий и контрастный графический OLED дисплей.

Метрологические характеристики

Пределы допускаемой погрешности в условиях эксплуатации:

  • ± 0,01 % - измерение частоты импульсных сигналов, соответствующих объемному расходу (относительная);
  • ± 0,1 % - измерение сигналов тока, соответствующих давлению (приведенная к диапазону измерений);
  • ± 0,1 °С - измерение сигналов сопротивления, соответствующих температуре (абсолютная);
  • ± 0,03 °С - измерение разности сигналов сопротивления, соответствующей разности температур (абсолютная);
  • ± 0,01 % - погрешность часов (относительная);
  • ± 0,02 % - вычисление тепловой энергии, массы, массового расхода, объема, средних значений температуры, разности температур и давления (относительная)
  • ± (0,5+3/ΔТ) % - вычисление тепловой энергии по результатам измерения входных сигналов (относительная).

Эксплуатационные показатели

Электропитание: встроенная батарея 3,6 В (с возможностью замены без демонтажа прибора) и/или внешнее 12 В постоянного тока.

Масса: не более 0,8 кг.

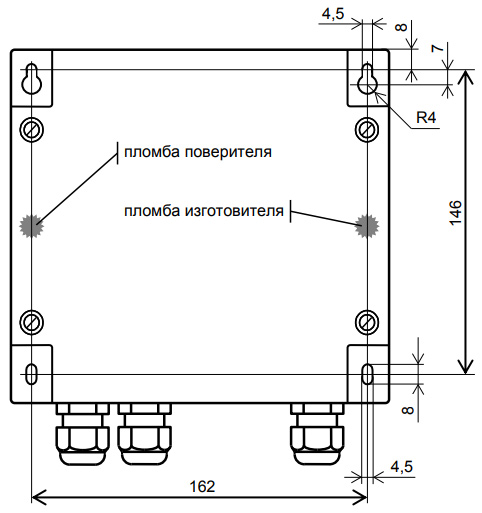

Габаритные размеры: 180x194x64 мм.

Межповерочный интервал – 4 года

Гарантия – 5 лет

Условия эксплуатации:

  • температура окружающего воздуха: минус 10 до плюс 50 °С;
  • относительная влажность: не более 95 % при 35 °С без конденсации влаги.
  • атмосферное давление: от 84 до 106,7 кПа.

Средняя наработка на отказ: 75000 ч.

Средний срок службы: 12 лет.

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд ЛОГИКА

Типовой проект УУТЭ на базе тепловычислителя СПТ941.20 для двух трубопроводов

Проект УУТЭ выполнен на базе тепловычислителя СПТ 941.20 для двух трубопроводов (Т1 – подающий трубопровод системы отопления, Т2 – обратный трубопровод системы отопления).

На узле учета установлены расходомеры электромагнитные, датчики давления, датчики температуры в соответствии с требованиями «Правил коммерческого учета тепловой энергии, теплоносителя», утвержденных 18 ноября 2013 г.

Типовой проект УУТЭ на базе тепловычислителя СПТ941.20 для трех трубопроводов

Проект УУТЭ выполнен на базе тепловычислителя СПТ 941.20 для трех трубопроводов (Т1 – подающий трубопровод системы отопления, Т2 – обратный трубопровод системы отопления, Т3 – подающий трубопровод системы ГВС).

На узле учета установлены расходомеры электромагнитные, датчики давления, датчики температуры в соответствии с требованиями «Правил коммерческого учета тепловой энергии, теплоносителя», утвержденных 18 ноября 2013 г.

Вы можете купить тепловычислитель СПТ 941.20 по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Казани, Краснодаре, Красноярске, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре, Уфе и Челябинске.
