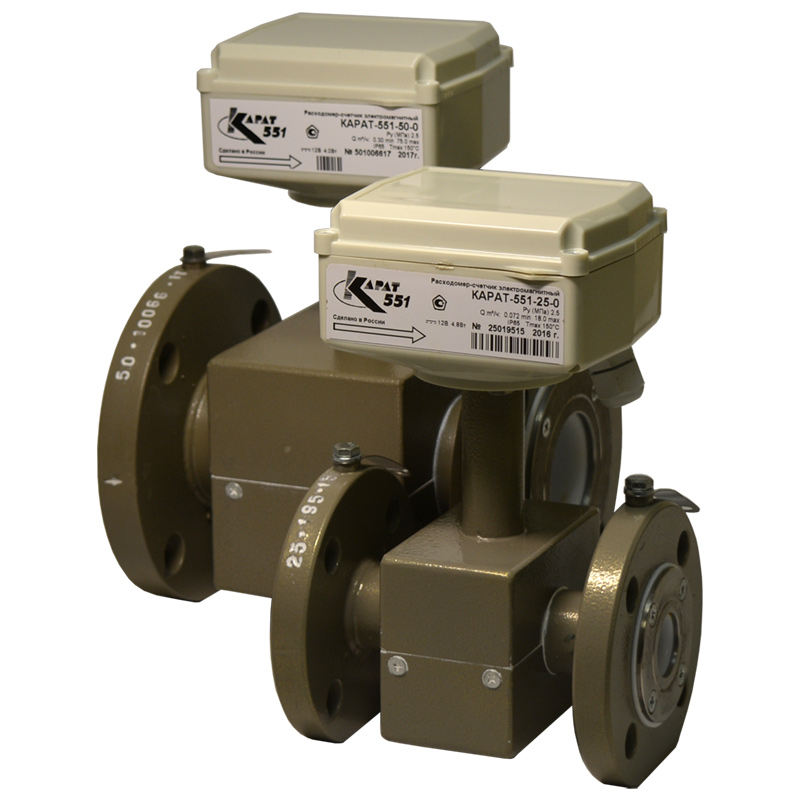

Электромагнитные расходомеры КАРАТ-551М

Расходомеры-счетчики электромагнитные КАРАТ-551М предназначены для измерений объема и объемного расхода холодной или горячей воды, а также других электропроводящих жидкостей и преобразования этих величин для целей коммерческого и технологического учета.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
  • Описание
  • Модификации и цены

Расходомеры-счетчики электромагнитные КАРАТ-551М применяются для коммерческого и технологического учета расхода и объема жидкостей в тепловых пунктах, объектах ЖКХ и промышленности в составе узлов коммерческого и технологического учета воды, тепловой энергии и теплоносителя.

Диапазоны измеряемых значений расхода и вес импульса

Типоразмер расходомера Пределы измерения расхода, м3/ч Вес импульса, л/имп.
Qпор Qmin Qt2 Qt1 Qnom Qmax
КАРАТ-551М-20 0,015 0,040 0,067 0,100 5,0 10,0 1,0
КАРАТ-551М-25 0,03 0,072 0,125 0,180 9,0 18,0 1,0
КАРАТ-551М-32 0,05 0,120 0,200 0,300 15,0 30,0 1,0
КАРАТ-551М-40 0,08 0,180 0,270 0,450 22,5 45,0 1,0
КАРАТ-551М-50 0,12 0,300 0,500 0,750 37,5 75,0 10,0
КАРАТ-551М-65 0,20 0,480 0,830 1,200 60,0 120,0 10,0
КАРАТ-551М-80 0,30 0,720 1,250 1,800 90,0 180,0 10,0
КАРАТ-551М-100 0,50 1,200 2,000 3,000 150,0 300,0 10,0
КАРАТ-551М-150 1,14 2,280 3,800 5,700 285,0 570,0 100,0

Параметры измеряемой среды

В качестве рабочей (измеряемой) среды используется вода или иная электропроводящая неагрессивная жидкость.

удельная электрическая проводимость, мкСм/м, не менее200;
температура жидкости, °С5 - 150;
давление, МПа, не более2,5.

Метрологические характеристики

Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt1 до Qmax, % ±1,0
Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt2 до Qt1, % ±2,0
Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qmin до Qt2, % ±3,0

Характеристики окружающей среды

Температура воздуха, °С от +5 до +55
Относительная влажность при температуре 35 °С, %, не более 80
Атмосферное давление, кПа от 84 до 106,7

Показатели надежности

Средняя наработка на отказ, часов80 000
Средний срок службы, лет12
Класс защиты по ГОСТ 14254IP65

Питание

Питание внешнее, В=12
Потребляемый ток, мА, не более400

Габаритные размеры и масса

Типоразмер расходомера Габаритные размеры, мм, не более Масса, кг, не более
Длина Ширина Высота
КАРАТ-551М-20 155 105 230 3,9
КАРАТ-551М-25 155 115 245 4,1
КАРАТ-551М-32 160 135 258 5,4
КАРАТ-551М-40 200 145 267 6,7
КАРАТ-551М-50 205 160 280 8,2
КАРАТ-551М-65 210 180 300 10,0
КАРАТ-551М-80 240 195 320 13,0
КАРАТ-551М-100 250 230 345 17,7
КАРАТ-551М-150 320 300 400 33,2

Обозначение при заказе

КАРАТ-551М–ХХ–Х
123

Где:

1 – Наименование расходомера – КАРАТ-551М.

2 – Типоразмер (Ду), мм – 20, 25, 32, 40, 50, 65, 80, 100, 150.

3 – Коммуникационное исполнение – 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11.

Вариант исполнения 0 1 2 3 4 5 6 7 8 9 10 11
Импульсный выход + + + + + + + + + + + +
Частотный выход   +             +
Токовый выход 0 – 5 мА     +     +
Токовый выход 4 – 20 мА       +     +
Цифровой интерфейс RS-232 + + + + + + + + + + + +
Цифровой интерфейс RS-485               + +   +
Наличие индикаци                   +   +
Измерение обратного потока         + + +       + +
КодНаименованиеЦена (без учета НДС)
000052932КАРАТ-551М-100 расходомер электромагнитныйпо запросу
В корзину
Быстрый заказ
000057644КАРАТ-551М-80 расходомер электромагнитныйпо запросу
В корзину
Быстрый заказ
000062161КАРАТ-551М-20 расходомер электромагнитный (реверс)по запросу
В корзину
Быстрый заказ
000074764КАРАТ-551М-65-9 (индикация) расходомер электромагнитныйпо запросу
В корзину
Быстрый заказ
000075152КАРАТ-551М-32 расходомер электромагнитный (реверс)по запросу
В корзину
Быстрый заказ
000084336КАРАТ-551М-25 расходомер электромагнитный26584
В корзину
Быстрый заказ
000084374КАРАТ-551М-50 расходомер электромагнитный31667
В корзину
Быстрый заказ
000084376КАРАТ-551М-40 расходомер электромагнитный28834
В корзину
Быстрый заказ
000085219КАРАТ-551М-20 расходомер электромагнитный24667
В корзину
Быстрый заказ
000085382КАРАТ-551М-150 расходомер электромагнитныйпо запросу
В корзину
Быстрый заказ
000086977КАРАТ-551М-65 расходомер электромагнитный37917
В корзину
Быстрый заказ
000039988КАРАТ-551М-32 расходомер электромагнитный26834
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Уралтехнология

Документы

Свидетельство об утверждении типа СИ Размер: 879.3 Кб
Руководство по эксплуатации Размер: 1.1 Мб
Инструкция по монтажу Размер: 929.8 Кб
Методика поверки Размер: 1.7 Мб
Сертификат Казахстан Размер: 343.4 Кб

Вы можете купить электромагнитные расходомеры КАРАТ-551М по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Краснодаре, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре и Уфе.
