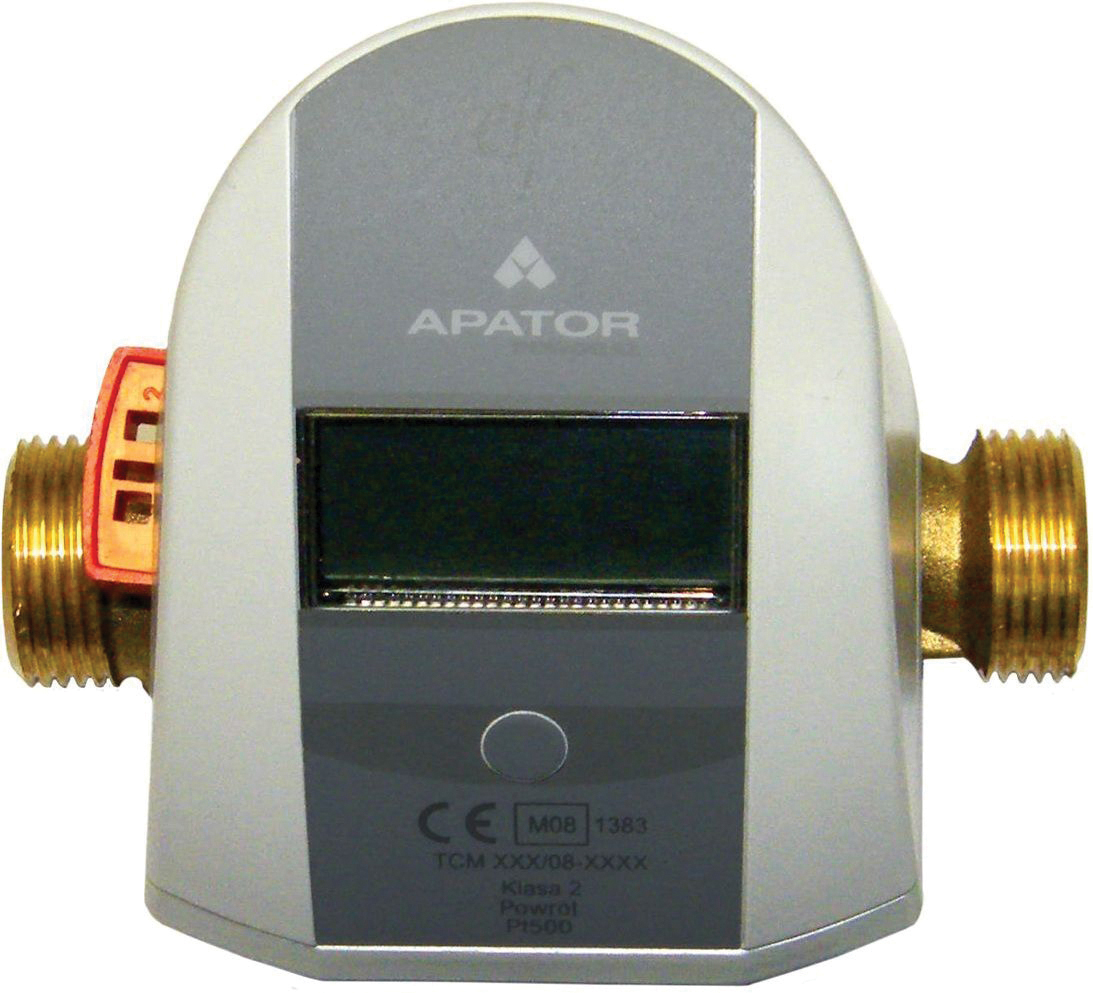

Принцип работы теплосчетчика состоит в измерении температур теплоносителя в подающем и обратном трубопроводах, объема теплоносителя в системах теплоснабжения с последующим расчетом тепловой энергии.
Теплосчетчик ELF-M имеет два исполнения, которые отличаются применяемыми уравнениями измерений тепловой энергии, в зависимости от трубопровода (подающий или обратный), на котором проводится измерение объема теплоносителя счетчиком воды.
Выпускается пять типоразмеров теплосчетчиков, различающихся значениями расхода воды и номинальными диаметрами счетчиков воды.
Дополнительно теплосчетчик может комплектоваться интерфейсным модулем для дистанционного считывания информации и работы с дополнительными устройствами (водосчетчики, электросчетчики), оснащенными импульсными выходами.
Теплосчетчик ELF-M обеспечивает измерение и индикацию на дисплее:
- количества тепловой энергии (Gcal, GJ или kWh);
- объема воды (m3);
- температуры воды в подающем и обратном трубопроводах (°С);
- разности температур в подающем и обратном трубопроводах (°С);
- расхода воды (m3/h) и тепловой мощности;
- текущего времени (h).
Теплосчетчик ELF-M обеспечивает:
- индикацию кодов неисправностей;
- сохранение в архиве результатов измерений;
- сохранение в архиве кодов аварийных ситуаций;
- передачу результатов измерений тепловой энергии или объема воды по импульсному выходу;
- индикацию объема (энергии), соответствующую количеству импульсов, полученных по импульсным входам.
Защита от несанкционированного доступа обеспечивается с помощью защитного кожуха, который в опломбированном состоянии препятствует доступу к электронике теплосчетчика.
Условия эксплуатации теплосчетчика:
- температура окружающего воздуха в диапазоне от +5 0С до +55 °С;
- относительная влажность воздуха в диапазоне от 30 до 80 %;
- атмосферное давление в диапазоне от 84 кПа до 106,7 кПа.
|
Теплоноситель |
Сетевая вода по СНиП 41-02-2003 |
||||
|
Тип первичного преобразователя расхода |
Elf-М-0,6-15 |
Elf-М-1,0-15 |
Elf-М-1,5-15 |
Elf-М-1,5-20 |
Elf-М-2,5-20 |
|
Номинальный диаметр DN, мм |
15 |
15 |
15 |
20 |
20 |
|
Расход воды минимальный, м3/ч; положение - горизонталь Н |
0,006 |
0,010 |
0,015 |
0,015 |
0,025 |
|
Расход воды минимальный, м3/ч; положение - вертикаль V |
0,012 |
0,020 |
0,030 |
0,030 |
0,050 |
|
Номинальный расход, м3/ч |
0,6 |
1,0 |
1,5 |
1,5 |
2,5 |
|
Максимальный расход, м3/ч |
1,2 |
2,0 |
3,0 |
3,0 |
5,0 |
|
Порог чувствительности, м3/ч |
0,0025 |
0,0025 |
0,0045 |
0,0045 |
0,0075 |
|
Наибольшее показание объема, м3 |
9999,999 |
||||
|
Тип термометров сопротивления |
Pt 500 |
||||
|
Диапазон измерения температуры, °С |
1 ÷ 105 |
||||
|
Диапазон измерения разности температуры, °С |
3 ÷ 100 |
||||
|
Диапазон измерения температуры преобразователем расхода, °С |
5 ÷ 95 |
||||
