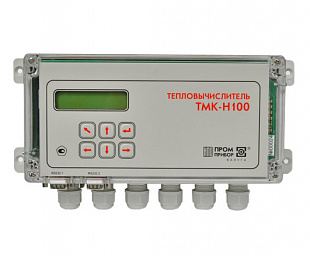

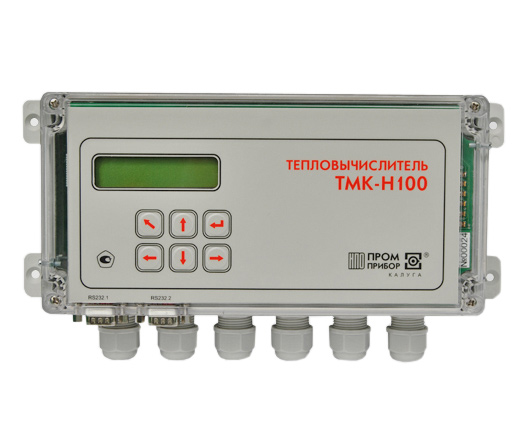

Тепловычислитель ТМК-Н100 с внешним питанием

Тепловычислители предназначены для работы в составе теплосчетчиков при измерении и регистрации параметров теплоносителя и тепловой энергии в водяных системах теплоснабжения различной конфигурации.

Тепловычислители обеспечивают измерение параметров теплоносителя, а также учет тепловой энергии по данным об измеренных параметрах теплоносителя.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена без учета НДС: 19000 руб.
В корзину
Быстрый заказ Задать вопрос

Область применения: узлы коммерческого учета для водяных систем теплоснабжения на различных объектах теплоэнергетического комплекса и промышленных предприятиях, в жилищно-коммунальном хозяйстве, а также автоматизированные системы сбора и контроля технологических параметров.

Принцип работы вычислителя основан на преобразовании сигналов от первичных преобразователей в значения измеряемых параметров теплоносителя и последующем вычислении, по соответствующим измерительной схеме уравнениям, тепловой энергии и других параметров теплоносителя.

Особенности

  • Широкий выбор схем измерения;
  • Возможность подключения до 6 преобразователей расхода (электромагнитных, вихревых, ультразвуковых) или счетчиков воды (дальность линии связи до 300 м);
  • Возможность подключения до 8 термопреобразователей сопротивления с характеристиками 100 Ом или 500 Ом (дальность линии связи до 300 м);
  • Возможность подключения до 6 преобразователей давления с унифицированным выходным сигналом постоянного тока 0-5, 0-20, 4-20 мА (дальность линии связи до 300 м);
  • Возможность настройки, контроля параметров и реакций на нештатные ситуации;
  • Обширное многоуровневое меню, удобный ввод настроечных параметров;
  • Наличие журнала оператора и нештатных ситуаций (до 7000 записей);
  • Просмотр всех архивов и текущих параметров на ЖКИ;
  • Возможность объединения в информационную сеть для передачи и дистанционного снятия архивных и текущих данных. 2 независимых порта для передачи данных;
  • Межповерочный интервал 4 года;

Возможности

Тепловычислитель ТМК-Н100 регистрирует в электронном архиве часовые, суточные и месячные параметры: массу (объем), температуру, давление, тепловую энергию по каждой тепловой системе, наличие нештатных ситуаций, ведёт календарь, учитывает время наличия и отсутствия питания, а также время безаварийной работы для каждой тепловой системы. Текущие и архивные параметры могут быть выведены либо на ЖК-индикатор, либо, через интерфейсы - на устройство считывания УС-Н2, в персональный компьютер непосредственно или по линии связи. Емкость архива: для часовых значений – 1488 часов (62 суток), для суточных значений - 730 суток, для месячных значений 48 месяцев (4 года).

Характеристики тепловычислителя ТМК-Н100 Количество
Количество тепловых систем (ТС) до 4
Количество каналов измерений расхода 6
Количество каналов измерений температуры* 8
Количество каналов измерений давления 6
Количество каналов измерений тепловой энергии в каждой ТС 1 или 2**

Количество каналов измерения в одной ТС***

расхода
температуры
давления



до 3
до 3
до 3

* Один из температурных каналов может использоваться для измерений температуры наружного воздуха.

** Оба канала измерения тепловой энергии в одной ТС являются зависимыми, т.е. имеют общее время работы Траб.ТС и реакции на НС.

*** Каналы измерения (расхода, температуры, давления) гибко конфигурируются на этапе настройки ТС.

Условия эксплуатации

  • температура окружающего воздуха, °С: от +5 до + 50
  • относительная влажность воздуха при температуре 35°С, %: до 95
  • напряженность переменного, с частотой 50 Гц внешнего магнитного поля до: 400 А/м
  • механические вибрации частотой (10-50) Гц с амплитудой, не более, мм: 0,15

Степень защиты тепловычислителя IP54 по ГОСТ14254.

Питание тепловычислителя осуществляется от внешнего источника постоянного стабилизированного напряжения 8…30 В, потребляемый ток не более 200 мА.

Диапазоны измерений основных параметров

Параметр Диапазоны измерений Возможность задания договорного значения
Тепловая энергия, ГДж (Гкал), масса т, объем, м3 0…1999999999
Тепловая мощность, ГДж/ч (Гкал/ч), 0…999999 +
Массовый (объемный) расход, т/ч (м3/ч ) +
Температура воды, ºС 0...150 +
Разность температур, ºС 2…148
Давление, МПа (кгс/см2) 0…2,5 (0…25) +

Время наличия питания (час:мин)

Время отсутствия питания (час:мин)

Времена событий ТС (час:мин)

Время безаварийной работы ТС (час:мин)

0…999999:59

Основные технические и метрологические характеристики

Измеряемая величина Допустимые пределы
Относительная погрешность измерений тепловой энергии:
при 148 оС ≥ Δt ≥ 2оС
+(0,5+5/Δt) %
Относительная погрешность измерений массы теплоносителя: ±0,1%
Относительная погрешность измерений объема теплоносителя: ±0,1%
Приведенная погрешность измерений давления: ±0,1%
Абсолютная погрешность измерений температуры: + 0,25оС
Абсолютная погрешность измерений разности температур: + 0,05оС
Относительная погрешность измерений времени: ± 0,001%

Примечание.

Δt - разность температур между каналами тепловой системы.

Дополнительная информация

Тепловычислитель ТМК-Н100 сертифицирован со следующими преобразователями объема (расхода):

Типы преобразователей объема (расхода) Ду, мм Диапазон расходов, м3 Диапазон температур, °С Рабочее давление, Мпа
Преобразователь расхода электромагнитный МастерФлоу 10...150 0,006...620 2...150 1,6
Вихревой электромагнитный преобразователь расхода ВПС 20...200 0,1...1200 5...150 1,6
Вихревой электромагнитный преобразователь расхода ВЭПС-Т(И) 20...200 0,25...630 5...150 1,6
Счетчик жидкости акустический АС-001 15...80 0,025-100 5...150 1,6
Счетчики воды ТЭМ 15...50 0,03...30 5...150 1,6
Счетчики горячей воды ВСТ 15...250 0,012...1200 5...95,
5...150
1,6
Счетчики холодной и горячей воды ВМХ, ВМГ 40...300 0,8...2000 5...50,
50...150
1,6
Счетчики крыльчатые холодной и горячей воды СКБ 25...40 0,05...20 5...50,
5...90
1,6
Счетчики горячей воды крыльчатые MTW и MTH (Zenner) 15...40 0,015...30 до 90,
до 150
1,6
Счетчики холодной и горячей воды WP, WPH,WPV, WI (Zenner) 50...400 1,2...2000 40,90,150 1,6
Счетчики холодной и горячей воды крыльчатые WFK3, WFW3 15 0,03...3 до 40,
до 90
1,6
Счетчики холодной и горячей воды крыльчатые WFK2, WFW2 15, 20 0,03...5 до 40,
до 90
1,6
Преобразователь расхода электромагнитный ПРЭМ 15...150 0,01...630 0...150 1,6
Расходомер-счетчик электромагнитный ЭРСВ «ВЗЛЕТ ЭР» 10..300 0,023... 3000 0...150 2,5
Преобразователь расхода вихреакустический МЕТРАН-300ПР 25...300 0,18... 2000 1...150 1,6
Ультразвуковой расходомер-счетчик УРСВ - «ВЗЛЕТ МР» 10...300 0,08...3000 1...160 2,5
Преобразователи расхода вихревые электромагнитные ВЭПС 20...300 0,3...1600 5...150 1,6
Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР 550 15...150 0,006...600 1...150 1,6
Счетчики жидкости ультразвуковые ПРАМЕР-510 40...200 0,5...800 0...150 1,6
