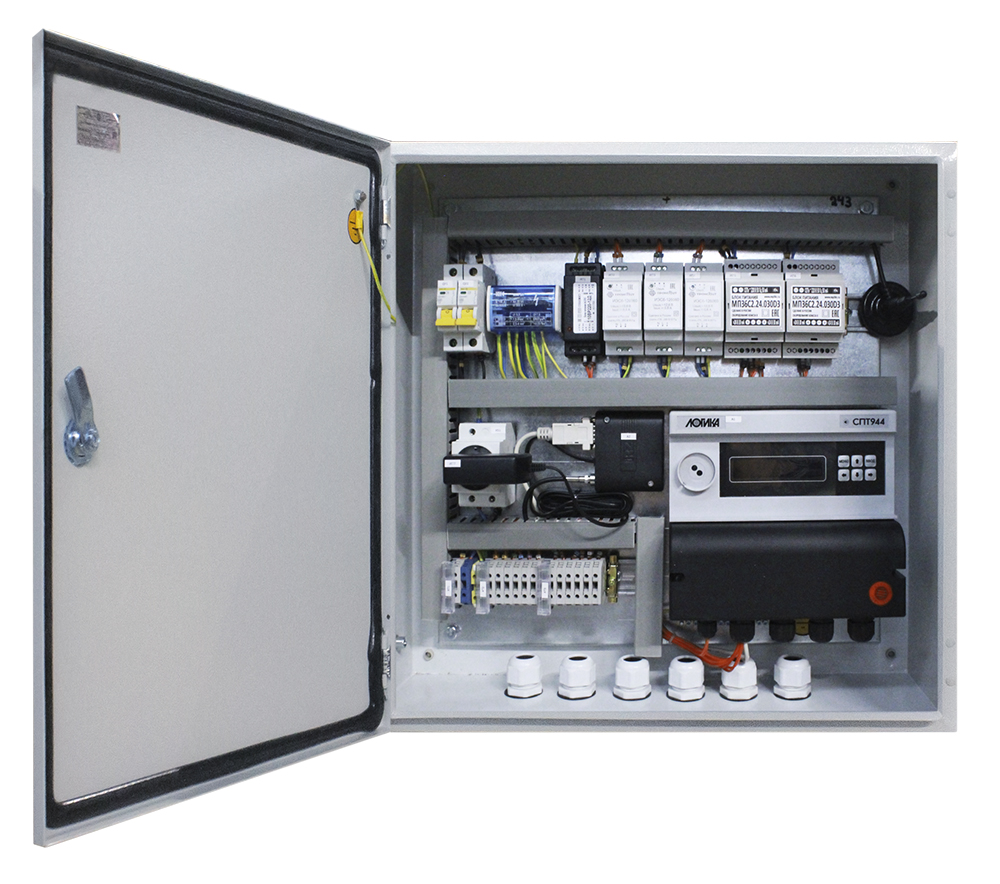

Щит «ТЭМ-ПЩ-УУ»

Щиты учета «ТЭМ-ПЩ-УУ» предназначены для использования в узлах учета тепловой энергии с целью измерения параметров теплоносителя, а также отображения и передачи данных о потребленных тепло- и водоресурсах.

В щит учета входят технические средства, автоматизации: тепловычислитель СПТ, источники питания, автоматы защиты и другое дополнительное оборудование. Опционально может комплектоваться GSM-модемом или интернет-адаптером.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Быстрый заказ Задать вопрос

Щит поставляется в сборе, в комплекте со схемой размещения элементов и принципиальной электрической схемой. Крепежные отверстия уточняются по схеме размещения элементов.

Подключение питания щита и подключение датчиков давления и питания расходомеров выполняются в соответствии с принципиальной электрической схемой. Подключение датчиков температуры и импульсных выходов расходомеров к тепловычислителю выполняется в соответствии с руководством по эксплуатации тепловычислителя СПТ.

Технические характеристики подключаемого оборудования

Тепловычислитель

СПТ 941.20, СПТ 944, СПТ962

Измеряемая среда

Жидкости с электропроводностью не менее 10-3 См/м

Количество первичных преобразователей, входных и выходных сигналов

СПТ 941.20 – 1 теплообменный контур, содержащий 3 трубопровода. Конфигурация датчиков 1х(3V+3P+3T).

СПТ944 – 2 теплообменных контура, содержащих 3 трубопровода. Конфигурация датчиков 2х(3V+3P+3T).

СПТ962 – позволяют обслуживать 6 теплообменных контуров, содержащих двенадцать трубопроводов. Конфигурация датчиков 8I+4F+4R.

Посредством адаптеров АДС97 можно расширить конфигурацию датчиков до 12I+8F+8R при использовании одного, и до 16I+12F+12R при использовании двух адаптеров.

Возможность использовать преобразователи расхода

ПРЭМ, ВЗЛЕТ ЭР (ЛАЙТ М), МастерФлоу, ЭМИР-ПРАМЕР-550, РМ-5, Питерфлоу РС, Карат-551, ВСЭ, СУР-97, Карат, Карат-520, РУС-1, US8000, SONO 1500 CT, Ultraheat T, ВПС, ВЭПС, Метран-300ПР, Метран-320, ТЭМ, ВСТ, ВСТН, М, W и др.

Преобразователи температуры

ТЭМ-110, КТПТР-01, КТПТР-05, КТСП-Н, ТЭМ-100, ТПТ-1, ТПТ-15, ТСП-Н с характеристикой Pt100, 100П или 100М

Преобразователи давления

Метран-150, Метран-75, Метран-55, СДВ, DMP, Корунд, МИДА-13П, АИР-10, АИР-20/М2, MBS 4003 – (4–20мА)

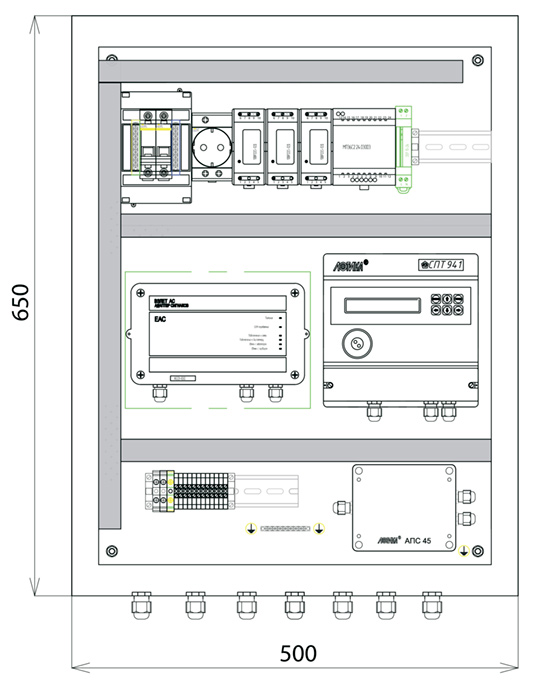

«ТЭМ-ПЩ-УУ» – 2-3 расходомера, тепловычислитель СПТ941.20

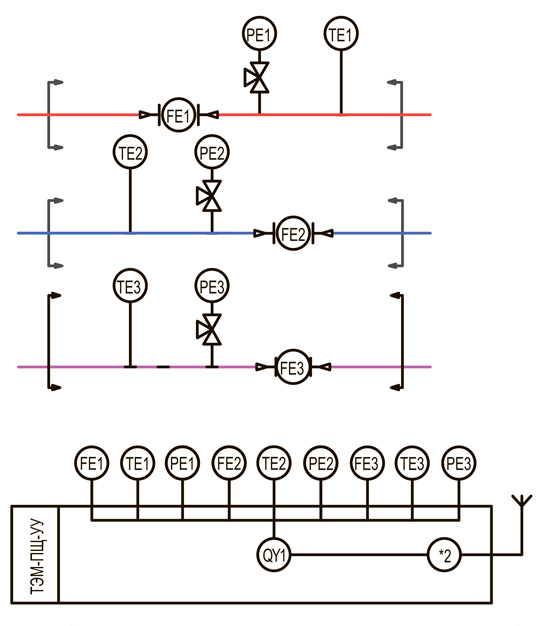

Принципиальная схема

Технические характеристики

№ п/п

Приборы в «ТЭМ-ПЩ-УУ»

Кол.

1

Тепловычислитель СПТ 941.20

1

*2

Адаптер сигналов «ВЗЛЕТ АС» АССВ-030

1

3

Адаптер АПС 45

1

4

Блок питания МП36С2.24

1

5

Блок питания 10ВР220-12Д ~220B/-12В

3

*6

Блок питания DSP10-12Д ~220B/-24В

1

7

Автоматический выключатель однофазный

2

8

Бокс КМПн 1/4 для наруж. уст. IP20

1

9

Розетка с заземляющим контактом

1

10

Клеммный зажим

15

11

Ограничитель на DIN-рейку

3

12

DIN-рейка

2

13

Короб перфорированный 25x30 1метр

2

14

Шина заземления 12 отв.

3

15

Сальники PG

7

16

Щит ЩМП-2 650х500х220

1

Приборы по месту

TE

Термосопротивление

3

FE

Электромагнитный расходомер

3

PE

Датчик давления

3

Характеристики

Значение

Напряжение питания щита

АС 220В

Электропитание СПТ

Встроенная батарея
3,6 В или внешнее 12В постоянного тока

Коммуникационные порты

Оптический, RS232, GSM/GPRS

Срок службы

12 лет

Габаритные размеры

650x500x220 IP54

Масса

16 кг

(*) Возможна замена на модем iRZ MC52iT.

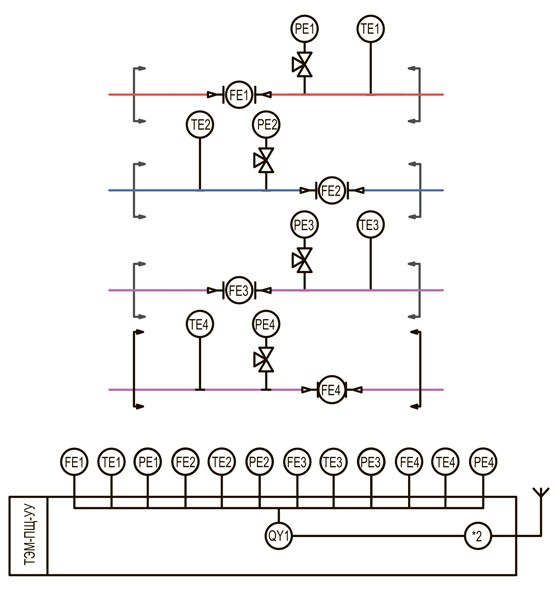

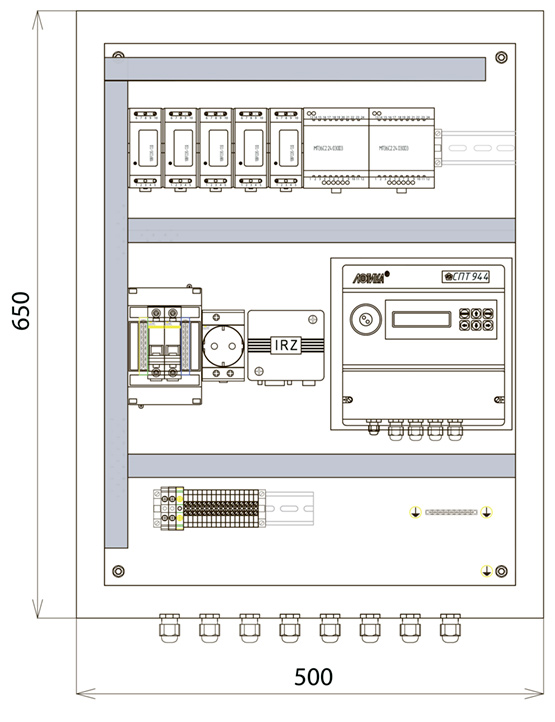

«ТЭМ-ПЩ-УУ» – 4 расходомера, тепловычислитель СПТ944

Принципиальная схема

Технические характеристики

№ п/п

Приборы в «ТЭМ-ПЩ-УУ»

Кол.

1

Тепловычислитель СПТ 944

1

*2

Модем

1

3

Блок питания МП36С2.24

2

4

Блок питания 10ВР220-12Д ~220В/-12В

5

5

Автоматический выключатель однофазный

2

6

Бокс КМПн 1/4 для наруж. уст. IP20

1

7

Розетка с заземляющим контактом

1

8

Клеммный зажим

19

9

Ограничитель на DIN-рейку

3

10

DIN-рейка

2

11

Короб перфорированный 25 x 30 1 метр

2

12

Шина заземления  12 отв.

3

13

Сальники PG

8

14

Щит ЩМП-2 650х500х220

1

Приборы по месту

TE

Термосопротивление

4

FE

Электромагнитный расходомер

4

PE

Датчик давления

4

Характеристики

Значение

Напряжение питания щита

АС 220В

Электропитание СПТ

Встроенная батарея
3,6 В или внешнее 12В постоянного тока

Коммуникационные порты

Оптический, RS232, GSM/GPRS

Срок службы

12 лет

Габаритные размеры

650x500x220 IP54

Масса

17 кг

(*) Возможна замена на адаптер сотовой связи АССВ с применением АПС 45 и блока питания DSP10-15.

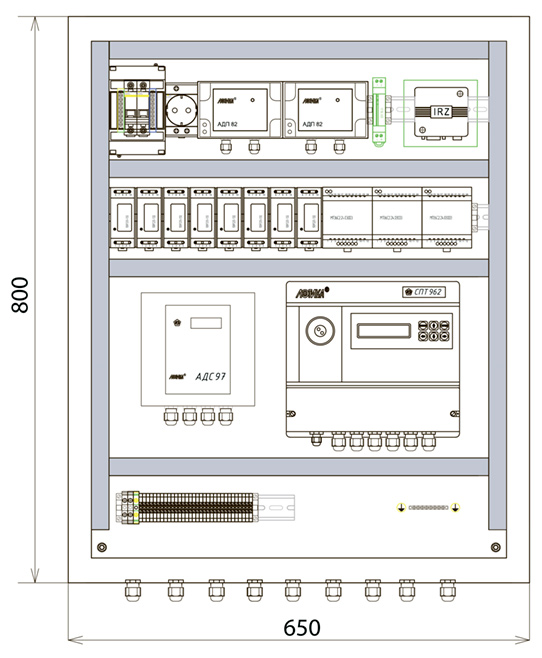

«ТЭМ-ПЩ-УУ» – 8-12 расходомеров, тепловычислитель СПТ962

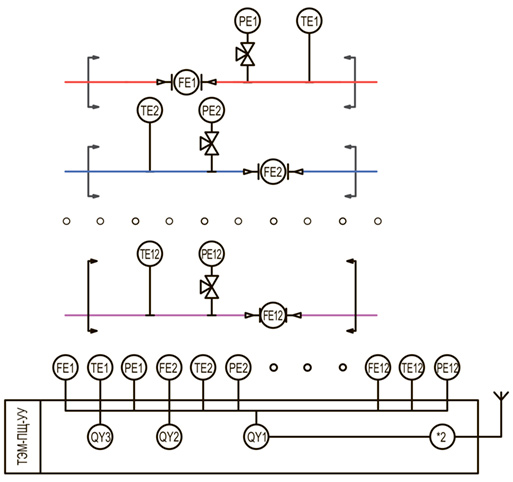

Принципиальная схема

Технические характеристики

№ п/п

Приборы в «ТЭМ-ПЩ-УУ»

Кол.

1

Тепловычислитель СПТ 962

1

2

Адаптер АДС 97

1

*3

Модем

1

4

Блок питания 10ВР220-12Д ~220В/-24В

8

5

Блок питания АДП82-12В

2

6

Блок питания МП36С2.24

3

*7

Блок питания DSP10-15 ~220В/-24В

1

8

Автоматический выключатель однофазный

2

9

Бокс КМПн 1/4 для наруж. уст. IP20

1

10

Розетка с заземляющим контактом

*1

11

Клеммный зажим

32

12

Ограничитель на DIN-рейку

5

13

DIN-рейка

1

14

Короб перфорированный

2

15

Шина заземления

3

16

Сальники PG

9

*17

Щит ЩМП-4 800х650х250

1

Приборы по месту

TE

Термосопротивление

12

FE

Электромагнитный расходомер

12

PE

Датчик давления

12

Характеристики

Значение

Напряжение питания щита

АС 220В

Подключение адаптеров АДС 97

от 1 до 2-х шт.

Коммуникационные порты

Оптический, RS232, RS495, GSM/GPRS

Срок службы

12 лет

Габаритные размеры

800x650x250 IP54

Масса

34 кг

(*) Возможна дополнительная установка модема IRZ MC52iT.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд ТЭМ
