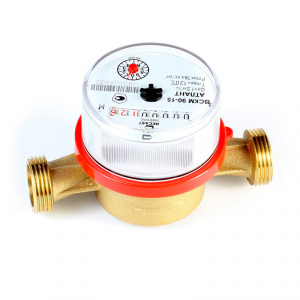

Счетчик воды ВСКМ 90 «АТЛАНТ»

Счетчики воды крыльчатые многоструйные холодной и горячей воды ВСКМ 90 «АТЛАНТ» предназначены для измерений объема сетевой и питьевой воды в системах холодного и горячего водоснабжения.
Задать вопрос
  • Описание
  • Модификации и цены

Применение

  • счетчик воды предназначен для установки в частных коттеджах, небольших многоквартирных домах и предприятиях с среднем расходом воды;
  • универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;
  • предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 150° C и давлением до 1,6 МПа;
  • счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;
  • за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ);
  • может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах.

Варианты оснащения

Стандартное исполнение:
  • окрашенный чугунный корпус красного цвета;
  • присоединение резьбовое;
  • счетный механизм оснащен МИД-сенсором;
  • корпус счетного механизма подготовлен для установки МИД;

Модификация счетчика с импульсным выходом (ДГ):

  • стандартное исполнение;
  • датчик герконовый (МИД-сенсор отсутствует);

Фланцевое исполнение для ВСКМ 90 "АТЛАНТ" 50Ф:

  • стандартное исполнение;
  • соединительные части – фланцевые.

Особенности

  • МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
  • СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;
  • счетчик воды является многоструйным, за счет расположения крыльчатки в чаше с коаксиальными отверстиями, эта конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода;
  • длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
  • полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
  • уникальное исполнение счетчика воды Ду 50 - резьбовой и фланцевый (ВСКМ 90 50Ф);
  • сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;
  • не требует прокладки электрических сетей –счетчик независим от источников питания;
  • высокая перегрузочная способность по расходу и давлению;
  • для удобства снятия показаний счетный механизм вращается на 360 градусов;
  • малая потеря давления;
  • минимальные затраты на установку и эксплуатацию;
  • надежная конструкционная защита от внешнего магнитного воздействия;
  • усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;
  • срок службы 12 лет.

Точность

Многоструйная конструкция является высоконадежной. Крыльчатка находится в защитной чаше, которая разделяет поток на несколько струй, что выравнивает нагрузку на ось крыльчатки, тем самым обеспечивая наилучшую точность показаний, защиту от гидроудара. Все это влияет на долгосрочную корректную работу приборов.

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).

Технические характеристики


Наименование параметра Значение параметра
Диаметр условного прохода, мм 15 20 25 25 32 40 501
Минимальный расход q min, м3/ч:
• Класс А 0,06 0,1 0,14 0,24 0,24 0,3 1,2
• Класс В 0,03 0,05 0,07 0,12 0,12 0,2 0,45
• Класс С 0,02 0,025 0,04 0,06 0,06 0,1 0,15
Переходный расход q t, м3/ч:
• Класс А 0,15 0,25 0,35 0,6 0,6 1 4,5
• Класс В 0,12 0,2 0,28 0,48 0,48 0,8 3
• Класс С 0,025 0,04 0,063 0,09 0,09 0,15 0,23
Номинальный расход q n, м3/ч: 1,5 2,5 3,5 6 6 10 15
Максимальный расход q max, м3/ч: 3 5 7 12 12 20 30
Максимальный объем воды, м3, измеренный за:
•  сутки 37,5 62,5 87,5 150 150 250 375
•  месяц 1125 1875 2625 4500 4500 7500 11250
Порог чувствительности м3/ч, не более 0,01 0,015 0,02 0,03 0,03 0,05 0,1
Пределы допускаемой относительной погрешности, %, в диапазонах расходов
• от q min до q t ±5
• свыше q t до q max ±2
Потеря давления при q max, МПа, не более 0,1
Минимальная цена деления счетного механизма ВСКМ 90 «АТЛАНТ», м3 0,0001 0,001
Емкость счетного механизма ВСКМ 90 «АТЛАНТ», м3 99999 999999
Среднее время наработки на отказ, час, не менее 110000
Средний срок службы, лет, не менее 12
Габаритные размеры ВСКМ 90 «АТЛАНТ», не более, мм
• длина 110 (80) 2 130 260 260 260 300 300
• ширина 77 77 105 105 105 125 125
• высота 85 90 120 120 120 155 185
Масса ВСКМ 90 «АТЛАНТ», кг, не более 0,6 0,7 2,2 2,2 2,5 4,5 6
Степень защиты оболочки в соответствии с ГОСТ 14254 ВСКМ 90 «АТЛАНТ» IP68
Цена импульса, (л x имп.) ВСКМ «АТЛАНТ» ДГ 10; 1 (по заказу) 10 100
Примечания: 1 Для ВСКМ 90 «АТЛАНТ»2 Размеры в скобках даны для укороченных счетчиков

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм через магнитную связь. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Комплектация

  • счетчик воды;
  • паспорт;
  • комплект присоединительных частей;
  • комплект уплотнительных прокладок для фланцевого исполнения;
  • герконовый датчик – для модификации ДГ.



КодНаименованиеЦена (без учета НДС)
000023653ВСКМ 90-15 счетчик воды552В корзинуБыстрый заказ
000022918ВСКМ ДГ 90-32 счетчик воды (с имп. выходом)6853В корзинуБыстрый заказ
000023463ВСКМ ДГ 90-25 счетчик воды (с имп. выходом)5920В корзинуБыстрый заказ
000026688ВСКМ ДГ 90-20 счетчик воды (с имп. выходом)1268В корзинуБыстрый заказ
000023656ВСКМ ДГ 90-15 счетчик воды (с имп. выходом)638В корзинуБыстрый заказ
000024652ВСКМ 90-32 счетчик воды5273В корзинуБыстрый заказ
000023655ВСКМ 90-25 счетчик воды4445В корзинуБыстрый заказ
000012095ВСКМ 90-50 счетчик воды10535В корзинуБыстрый заказ
000012094ВСКМ 90-40 счетчик воды7141В корзинуБыстрый заказ
000021042ВСКМ ДГ 90-40 счетчик воды (с имп. выходом)8859В корзинуБыстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд ПК Прибор

Документы

Вы можете купить счетчик воды ВСКМ 90 «АТЛАНТ» по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Казани, Краснодаре, Красноярске, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре, Уфе и Челябинске.
