Характеристика |
Значение |
|---|---|
|

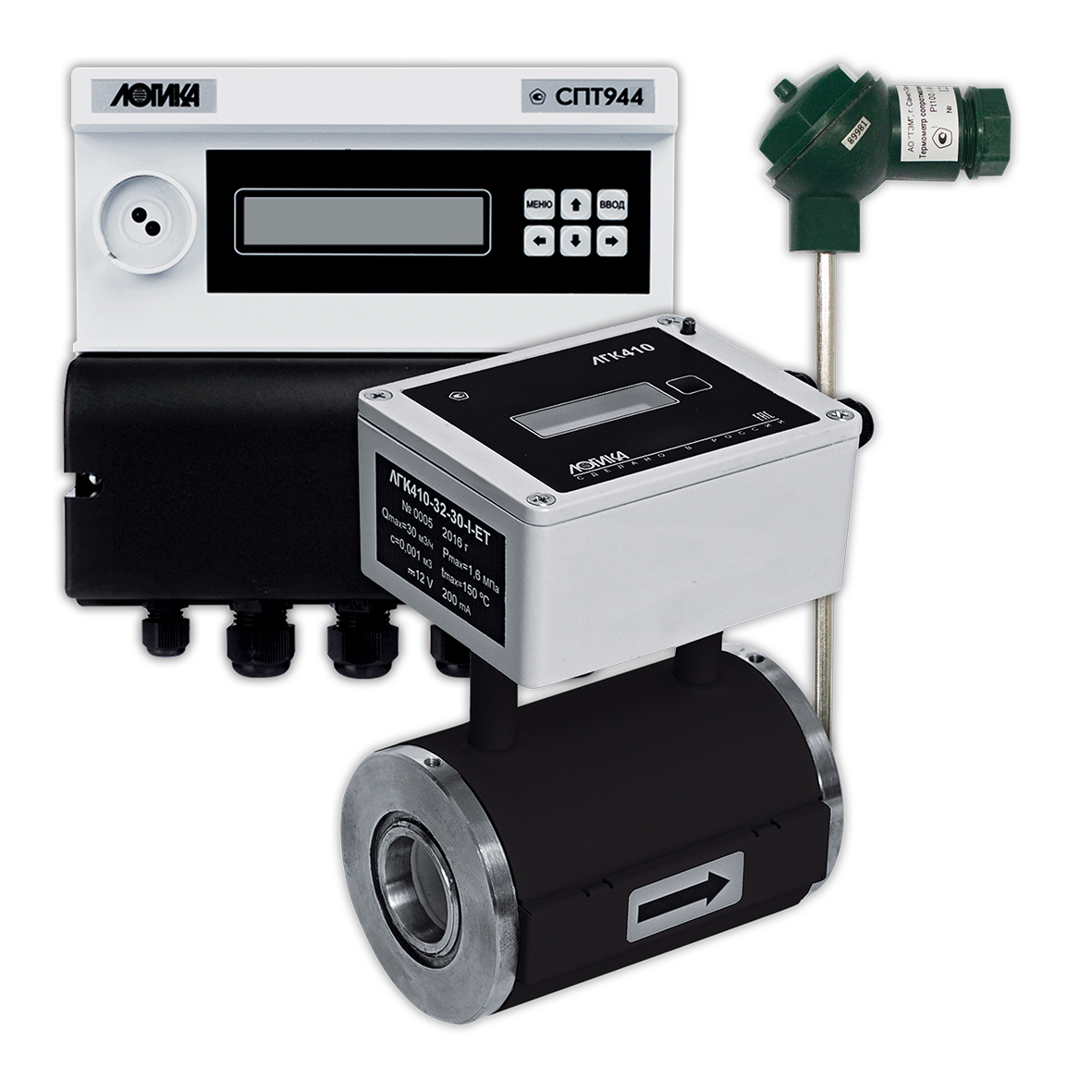

Тепловычислитель |
СПТ 943 (СПТ 944) |
|
Измеряемая среда |
Вода |
|
Количество подключаемых первичных преобразователей расхода (V) c импульсным выходным сигналом, преобразователей температуры (Т) с выходным сигналом сопротивления и преобразователей давления (Р) с выходным сигналом тока |
Позволяют обслуживать 2 теплообменных контура, содержащих по 3 трубопровода. Конфигурация датчиков 2х(3V+3P+3T) |
|
Преобразователи расхода, входящие в состав теплосчётчика |
ПРЭМ, ВЗЛЕТ-ЭР (Лайт М), МастерФлоу, ПРАМЕР-550, РМ-5, Питерфлоу-РС, Карат-551, ЛГК410, ЭСКО-РВ.08, Геликон-РЭЛ-100, СУР-97, Карат-520, РУС-1, US800, Ultraheat, Геликон-РУЛ, UFM-3030, OPTISONIC-3400, УРЖ2КМ-3, SonoSensor 30, ВПС, ВЭПС-Р, Метран-300ПР, Метран-320, ЭВ-200, ВСТ, ВСТН, М, W, ВСКМ |
|
Преобразователи температуры, входящие в состав теплосчётчика |
ТЭМ-110, КТПТР-01,КТПТР-05, КТСП-Н, ТЭМ-100, ТПТ-1, ТПТ-15, ТСП-Н. |
|
Преобразователи давления, входящие в состав теплосчётчика |
Метран-150, Метран-75, Метран-55, СДВ, DMP, Корунд, МИДА-13П, АИР-10, АИР-20/М2, MBS 4003, ПД100 И. |
|
Питание преобразователей расхода от тепловычислителя |
Возможно |
Теплосчетчики ЛОГИКА 8943 обеспечивают:
- измерение тепловой энергии, объема, массы, расхода, температуры и давления воды;
- архивирование значений количества тепловой энергии, массы, объема, средних значений температуры и давления - в часовом, суточном и месячном архивах;
- архивирование сообщений о нештатных ситуациях и об изменениях настроечных параметров;
- ввод настроечных параметров;
- показания текущих, архивных и настроечных параметров;
- ведение календаря и времени суток и учет времени работы;
- защиту измерительных данных настроечных параметров от изменения;
- коммуникацию с внешними устройствами через порты RS232.
Диапазоны измерений:
- от 2,5•10-3 до 1,4•105 м3/ч – расход;
- от 0 до 2,5 МПа – давление;
- от -50 до +150 °С – температура;
- от 10-4 до 9•108 – объем [м3] и масса [т];
- от 3•10-6 до 9•108 ГДж – тепловая энергия.
Пределы допускаемой погрешности составляют:
- для теплосчетчиков класса 1:
- ±[2+12/(t1-α•t2)+0,01•DG]% - измерение тепловой энергии (относительная);
- ±(1+0,01•DG)% - измерение расхода, объема и массы (относительная);
- для теплосчетчиков класса 2:
- ±[3+12/(t1-α•t2)+0,02•DG]% - измерение тепловой энергии (относительная);
- ±(2+0,02•DG)% - измерение расхода, объема и массы (относительная);
- для теплосчетчиков классов 1 и 2:
- ±(0,25+0,002 • |t|)°C - измерение температуры (абсолютная);
- ±1% - измерение давления (приведенная к верхнему пределу измерений);
- ±0,01% - погрешность часов (относительная).
Примечание.
α - коэффициент водоразбора; α=М2/М1; М1 и М2 - масса воды, прошедшей по подающему и обратному трубопроводам; 0≤α≤1.
DG - динамический диапазон измерений расхода; DG=GB/G,
GB - верхний предел измерений преобразователя расхода,
G - текущее значение расхода.
t – температура контролируемой среды, °С,
t1 – температура теплоносителя в подающем трубопроводе, °С,
t2 – температура теплоносителя в обратном трубопроводе, °С.
Эксплуатационные характеристики
Условия эксплуатации:
- температура окружающего воздуха: от 5 до 50 °С;
- относительная влажность: 80 % при 35 °С и более низких температурах;
- атмосферное давление: от 84 до 106,7 кПа;
- синусоидальная вибрация: амплитуда 0,35 мм, частота от 5 до 35 Гц.
Электропитание: (220 +22/-33) В, (50 ±1) Гц (непосредственно или через сетевые адаптеры).
Средняя наработка на отказ: 35000 ч.
Средний срок службы: 12 лет.
