Датчик давления МИДА-13П

Датчики давления МИДА-13П предназначены для непрерывного преобразования значения избыточного (ДИ), абсолютного (ДА), давления разрежения (ДВ), избыточного давления – разрежения (ДИВ) жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы и коррозионностойкая сталь), в унифицированный сигнал постоянного тока или напряжения постоянного тока в системах контроля и управления давлением, в том числе в пищевой промышленности.

Область применения: общепромышленные системы контроля и регулирования, в т. ч. атомная электроэнергетика.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос
Область применения общепромышленные системы контроля и регулирования, в т. ч. атомная электроэнергетика
Рабочая среда жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям
Диапазон измеряемых давлений, МПа

0-0,01; 0-0,016; 0-0,025; 0-0,04; 0-0,06;

0-0,1; 0-0,16; 0-0,25; 0-0,4; 0-0,6; 0-1; 0-1,6;

0-2,5; 0-4; 0-6; 0-10; 0-16; 0-25; 0-40; 0-60;

0-100; 0-160

Основная погрешность, ±% 0,15;    0,2;    0,25;    0,5
Диапазон рабочих температур, °С -40 ... +80
Дополнительная погрешность в диапазоне рабочих температур не более, %

1,6 (для 0,15);

2 (для 0,2 и 0,25%);

3 (для 0,5%)

Выходной сигнал (линия)

4-20 мА (2-проводная);

0-5 мА (3- и 4-проводная);

Uн-Uв В, где Uн=(0...5) В,

Uв=(2...10) В (3- и 4-проводная)

Напряжение питания, В

12...36 (4-20 мА в зависимости от нагрузки);

20...36 (для 0-5 мА);

(2+Uв)...36 (для Uн-Uв)

Потребляемый ток, не более, мА

20,2 (для 4-20 мА);

10 (для 0-5 мА);

2...10 (для Uн-Uв В)

Пылеводозащищенность IP65
Климатическое исполнение

У**2 -для давления свыше 0,025 Мпа;

УХЛ**3.1 – для давления 0,025 Мпа и ниже.

Устойчивость по механике G2
Тип подключения

сальник пластмассовый: прямой (ПП), угловой (УП);

сальник металлический: прямой (ПМ), угловой (УМ);

прямой под металлорукав (ПММ), угловой под металлорукав (УММ);

разъём РСГ4ТВ (ПР), разъём 2РМТ22 (УР2), разъём 2РМТ14 (УР3), разъём 2РМГ14 (УР4), разъём 2РМГ22 (УР5)

Тип штуцера М20 х 1,5; М12 х 1,5
Масса, не более, кг 0,25... 0,5 в зависимости от типа подключения
Номер технических условий ТУ4212-044-18004487-2003

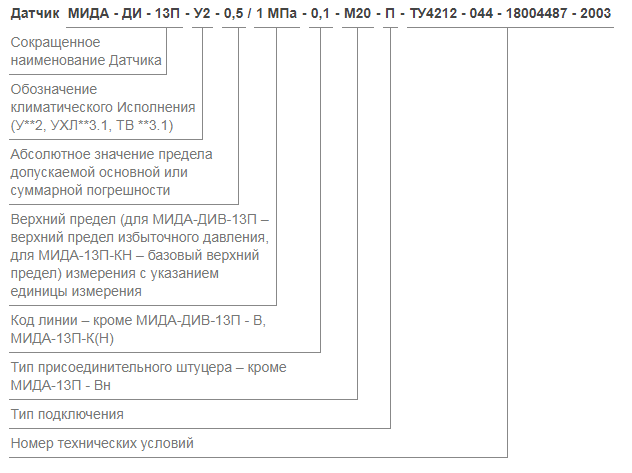

Обозначение при заказе


Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд МИДАУС

Вы можете купить датчик давления МИДА-13П по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Краснодаре, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре и Уфе.
