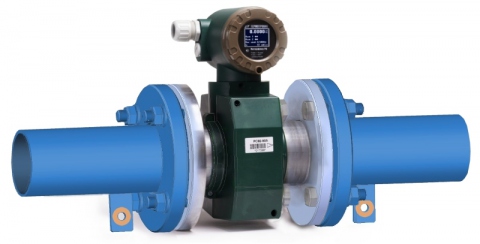

Модуль присоединительный МП-РС

Модули присоединительные представляют собой комплекты присоединительной арматуры, изготовленной из углеродистой стали, и могут быть использованы в трубопроводах холодной и горячей воды с температурой до 175 °С и давлением до 1,6 МПа.
Задать вопрос
  • Описание
  • Модификации и цены

В комплект модуля присоединительного входят следующие составные части:

  • два участка присоединительных, предназначенных для присоединения соответственно к входу и к выходу расходомера;
  • имитатор габаритный, предназначенный для замены расходомера при проведении сварочных работ на трубопроводе, а также при поверке расходомера;
  • комплект крепежа «Питерфлоу РС», предназначенный для монтажа расходомера;
  • две прокладки;
  • токопровод шунтирующий с комплектом крепежа.

Габаритный размер модуля присоединительного определяется размерами двух участков присоединительных и имитатора габаритного. Размеры участков присоединительных соответствуют требованиям обеспечения метрологических характеристик расходомеров.

Пломбирование после монтажа на трубопроводе выполняется путём установки навесных пломб на шпильки или болты из комплекта крепежа «Питерфлоу РС».

Пример записи модуля присоединительного при заказе и в документации другой продукции:

«Модуль присоединительный МП-РС-65/32/50 ТУ 4193-005-65987520-2014»,

где:

…-65/…– условный диаметр трубопровода на входе (до расходомера/имитатора), Ду65;

…/32/…– условный диаметр расходомера/имитатора, Ду32;

…/50 – условный диаметр трубопровода на выходе (после расходомера/имитатора), Ду50.

Схема деления на составные части

Присоединение типа «сэндвич»

Общий вид модуля присоединительного, предназначенного для монтажа расходомеров исполнения типа «сэндвич», приведён на рисунках С0, С1, С2.

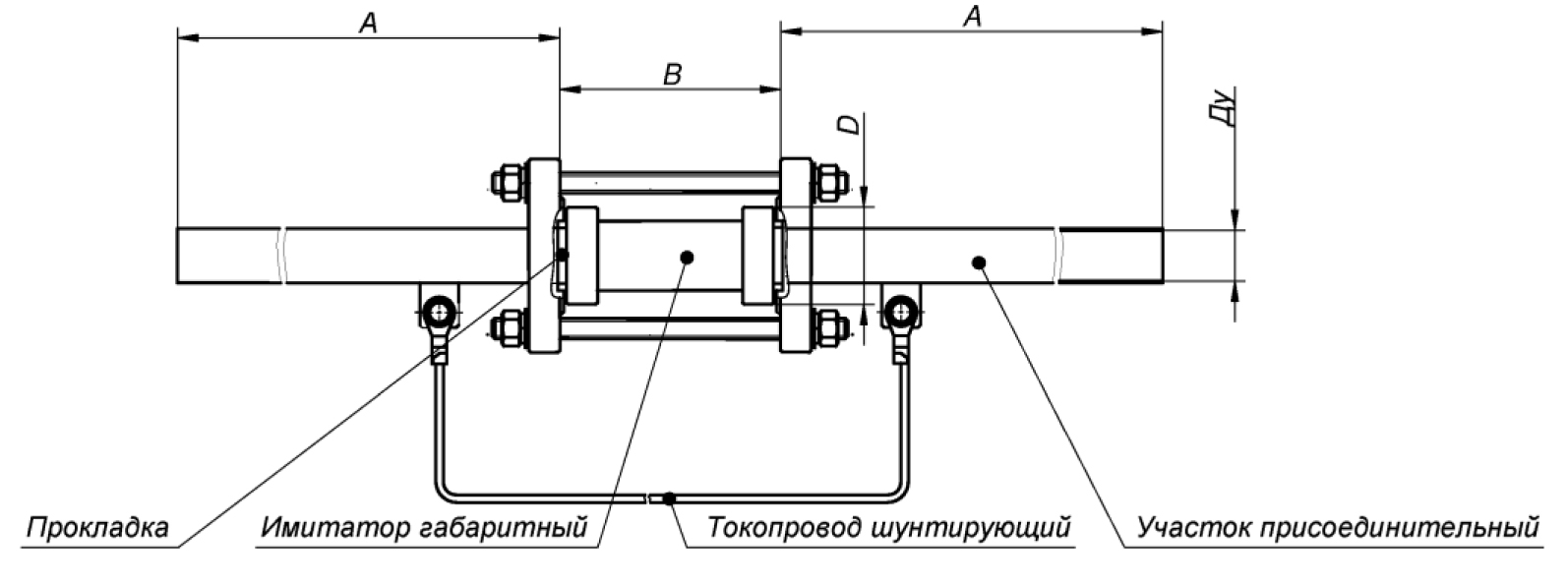

Рисунок С0 – Участок присоединительный без перехода:

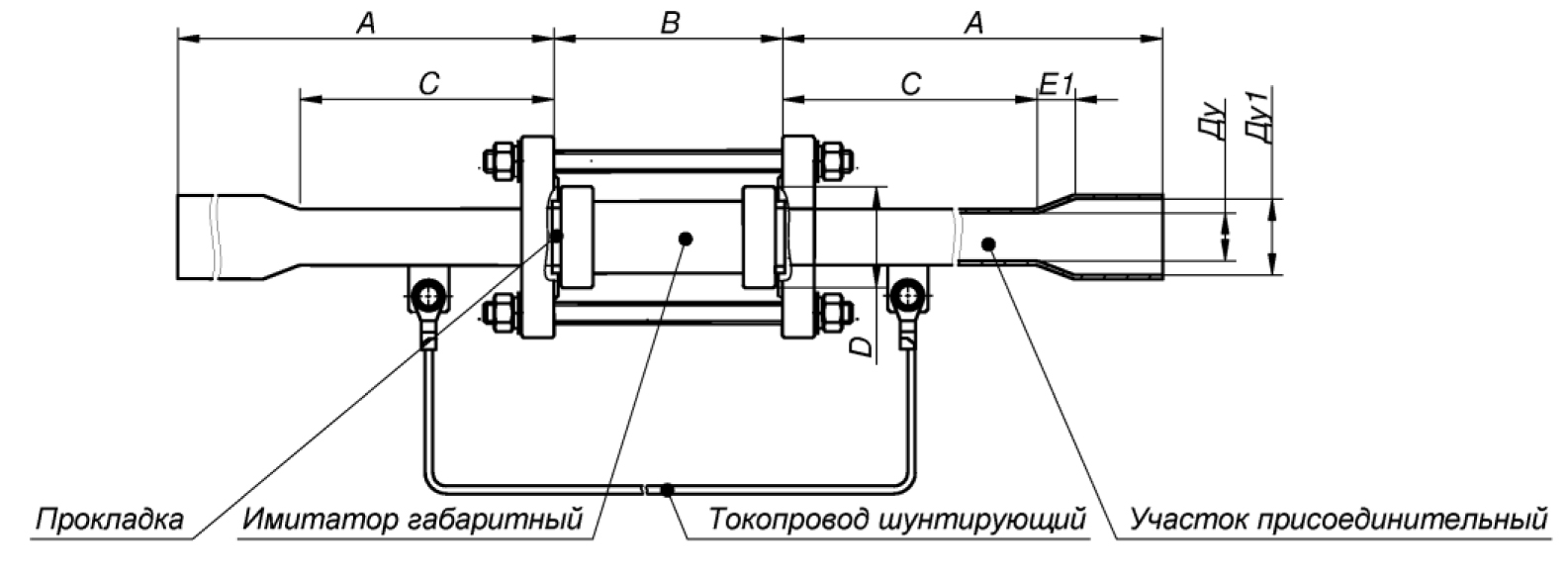

Рисунок С1 – Участок присоединительный с одним переходом:

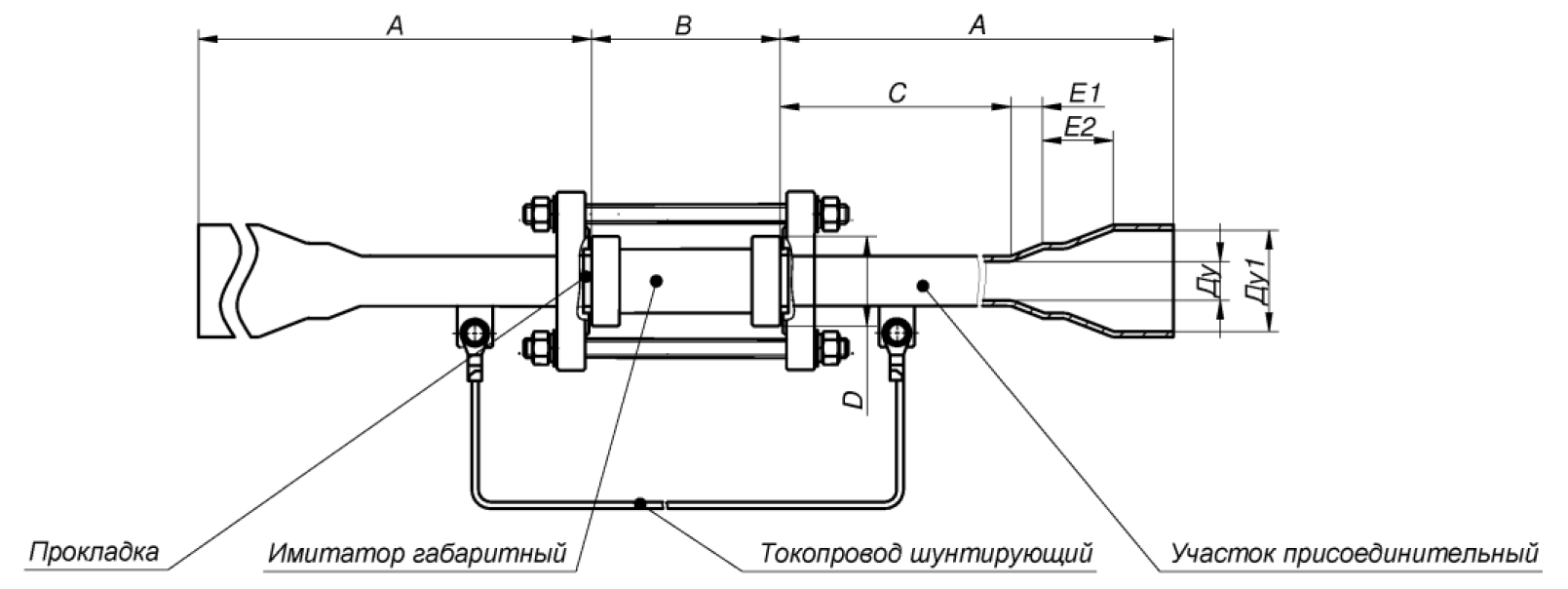

Рисунок С2 – Участок присоединительный с двумя переходами:

Присоединение фланцевое

Общий вид модуля присоединительного, предназначенного для монтажа расходомеров фланцевого исполнения, приведён на рисунках Ф0, Ф1, Ф2.

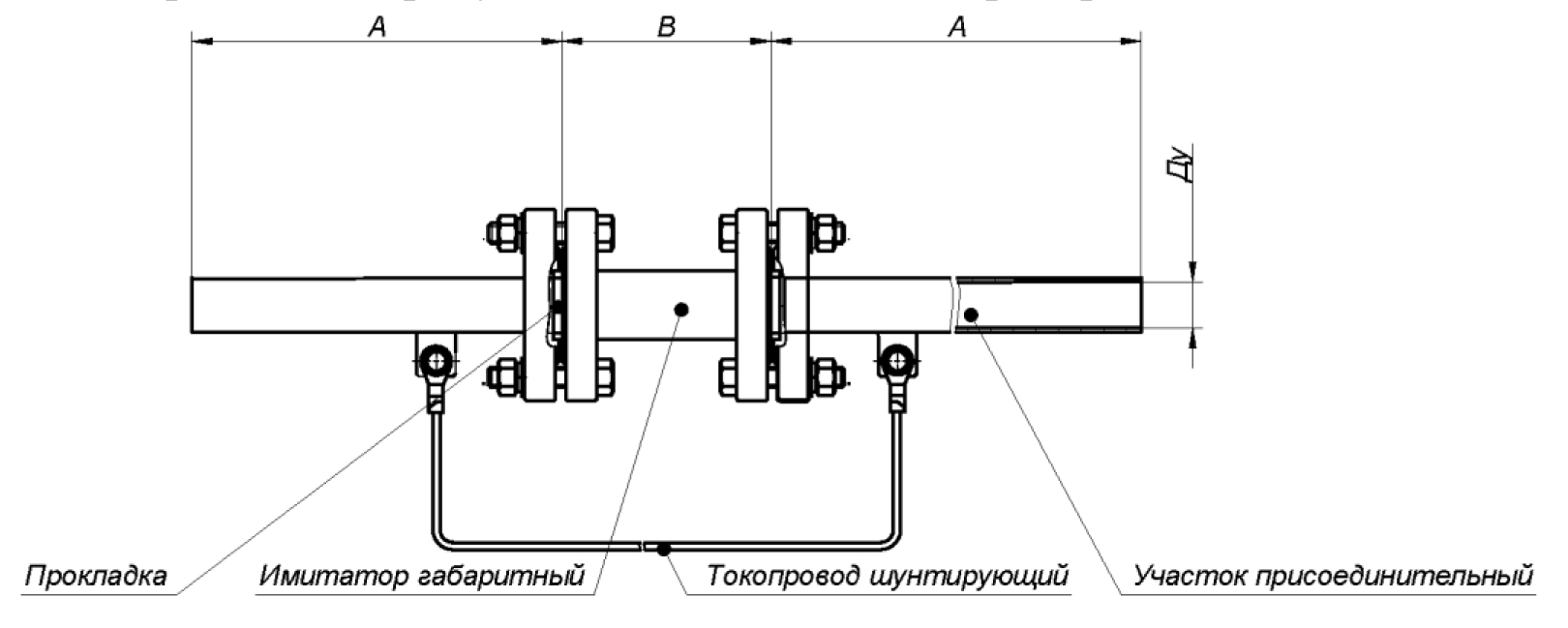

Рисунок Ф0 – Участок присоединительный без перехода:

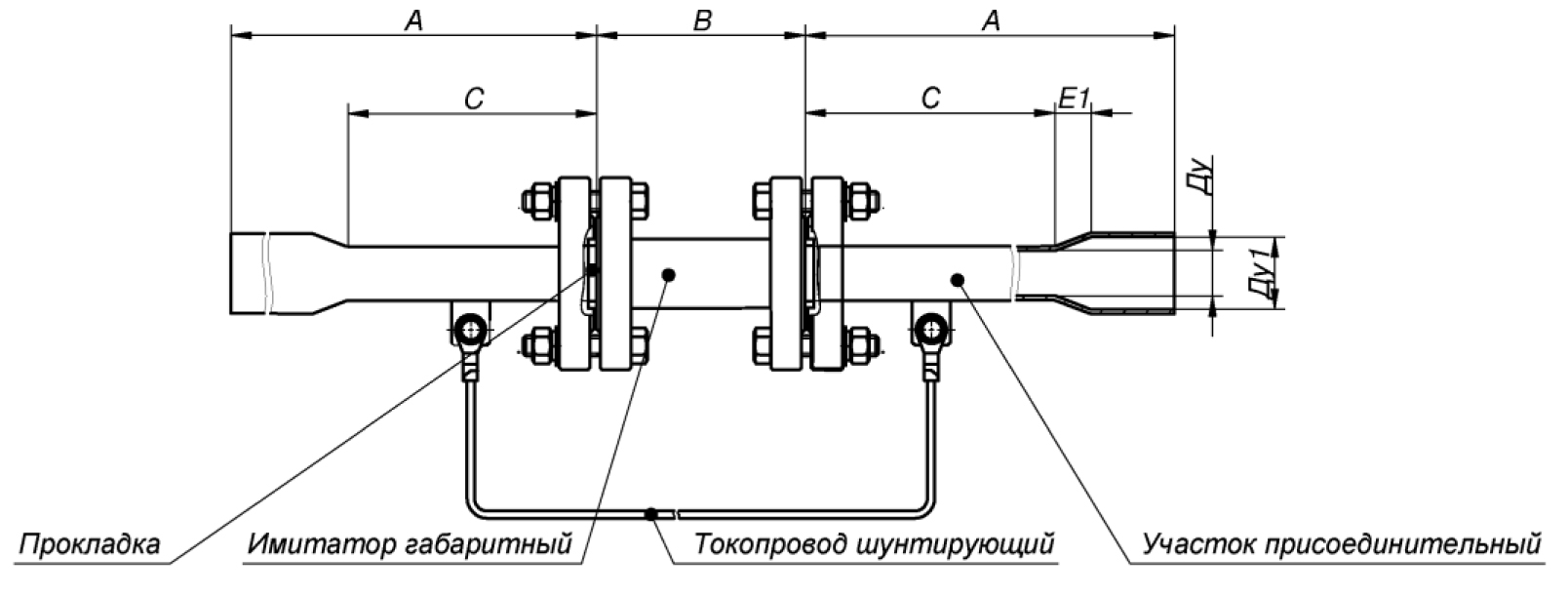

Рисунок Ф1 – Участок присоединительный с одним переходом:

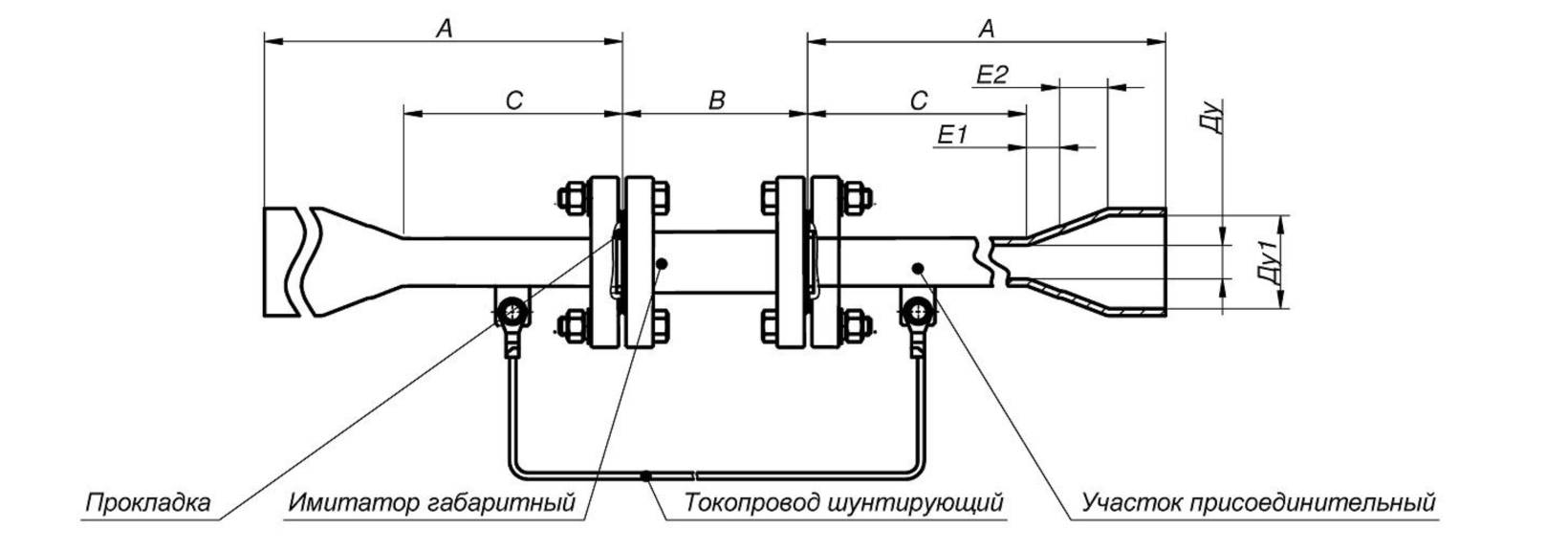

Рисунок Ф2 – Участок присоединительный с двумя переходами:

КодНаименованиеЦена (без учета НДС)
000043744Модуль присоединительный МП-РС-100/50/1257482В корзинуБыстрый заказ
000045005Модуль присоединительный МП-РС-32/32/654243В корзинуБыстрый заказ
000041085Модуль присоединительный МП-РС-65/50/505068В корзинуБыстрый заказ
000045942Модуль присоединительный МП-РС-65/32/805255В корзинуБыстрый заказ
000041093Модуль присоединительный МП-РС-50/20/323903В корзинуБыстрый заказ
000039017Модуль присоединительный МП-РС-65/20/203852В корзинуБыстрый заказ
000038342Модуль присоединительный МП-РС-40/32/404285В корзинуБыстрый заказ
000043254Модуль присоединительный МП-РС-50/32/804914В корзинуБыстрый заказ
000038365Модуль присоединительный МП-РС-65/20/404234В корзинуБыстрый заказ
000039466Модуль присоединительный МП-РС-65/20/254166В корзинуБыстрый заказ
000046511Модуль присоединительный МП-РС-40/20/323809В корзинуБыстрый заказ
000045254Модуль присоединительный МП-РС-80/40/655807В корзинуБыстрый заказ
000039470Модуль присоединительный МП-РС-25/20/654102В корзинуБыстрый заказ
000045665Модуль присоединительный МП-РС-125/80/1008495В корзинуБыстрый заказ
000045712Модуль присоединительный МП-РС-100/80/1258494В корзинуБыстрый заказ
000046017Модуль присоединительный МП-РС-150/80/1259353В корзинуБыстрый заказ
000045062Модуль присоединительный МП-РС-100/50/656607В корзинуБыстрый заказ
000036654Модуль присоединительный МП-РС-125/80/807831В корзинуБыстрый заказ
000043878Модуль присоединительный МП-РС-80/50/1257227В корзинуБыстрый заказ
000049630Модуль присоединительный МП-РС-100/80/807032В корзинуБыстрый заказ
000043743Модуль присоединительный МП-РС-80/50/1006989В корзинуБыстрый заказ
000043765Модуль присоединительный МП-РС-100/50/505705В корзинуБыстрый заказ
000039140Модуль присоединительный МП-РС-80/50/505450В корзинуБыстрый заказ
000039015Модуль присоединительный МП-РС-80/32/655255В корзинуБыстрый заказ
000044913Модуль присоединительный МП-РС-40/32/654676В корзинуБыстрый заказ
000042694Модуль присоединительный МП-РС-32/20/654166В корзинуБыстрый заказ
000045253Модуль присоединительный МП-РС-65/65/806768В корзинуБыстрый заказ
000048307Модуль присоединительный МП-РС-40/20/503971В корзинуБыстрый заказ
000045003Модуль присоединительный МП-РС-65/50/806360В корзинуБыстрый заказ
000048306Модуль присоединительный МП-РС-32/20/503903В корзинуБыстрый заказ
000047175Модуль присоединительный МП-РС-80/40/505688В корзинуБыстрый заказ
000044956Модуль присоединительный МП-РС-50/20/203588В корзинуБыстрый заказ
000045601Модуль присоединительный МП-РС-50/40/505450В корзинуБыстрый заказ
000044914Модуль присоединительный МП-РС-50/50/805450В корзинуБыстрый заказ
000045228Модуль присоединительный МП-РС-20/20/253364В корзинуБыстрый заказ
000045252Модуль присоединительный МП-РС-80/65/807644В корзинуБыстрый заказ
000043761Модуль присоединительный МП-РС-20/20/653852В корзинуБыстрый заказ
000047049Модуль присоединительный МП-РС-20/20/323426В корзинуБыстрый заказ
000050560Модуль присоединительный МП-РС-25/20/403747В корзинуБыстрый заказ
000047521Модуль присоединительный МП-РС-65/40/505569В корзинуБыстрый заказ
000045943Модуль присоединительный МП-РС-65/65/655884В корзинуБыстрый заказ
000042434Модуль присоединительный МП-РС-65/32/324243В корзинуБыстрый заказ
000046406Модуль присоединительный МП-РС-50/40/655569В корзинуБыстрый заказ
000048030Модуль присоединительный МП-РС-32/32/503903В корзинуБыстрый заказ
000042802Модуль присоединительный МП-РС-25/20/323682В корзинуБыстрый заказ
000048835Модуль присоединительный МП-РС-40/40/404379В корзинуБыстрый заказ
000045688Модуль присоединительный МП-РС-80/32/504915В корзинуБыстрый заказ
000036244Модуль присоединительный МП-РС-20/20/203112В корзинуБыстрый заказ
000039016Модуль присоединительный МП-РС-50/20/654382В корзинуБыстрый заказ
000035948Модуль присоединительный МП-РС-50/20/504064В корзинуБыстрый заказ
000037914Модуль присоединительный МП-РС-32/32/323426В корзинуБыстрый заказ
000042836Модуль присоединительный МП-РС-200/150/20018154В корзинуБыстрый заказ
000041092Модуль присоединительный МП-РС-150/100/15010400В корзинуБыстрый заказ
000043476Модуль присоединительный МП-РС-100/100/1007151В корзинуБыстрый заказ
000037052Модуль присоединительный МП-РС-100/80/1008112В корзинуБыстрый заказ
000036652Модуль присоединительный МП-РС-100/50/1007244В корзинуБыстрый заказ
000039745Модуль присоединительный МП-РС-80/80/805960В корзинуБыстрый заказ
000035947Модуль присоединительный МП-РС-50/32/504379В корзинуБыстрый заказ
000042968Модуль присоединительный МП-РС-65/20/504328В корзинуБыстрый заказ
000042006Модуль присоединительный МП-РС-40/20/654234В корзинуБыстрый заказ
000043477Модуль присоединительный МП-РС-250/150/25023979В корзинуБыстрый заказ
000044561Модуль присоединительный МП-РС-100/65/1007848В корзинуБыстрый заказ
000046201Модуль присоединительный МП-РС-125/65/1258367В корзинуБыстрый заказ
000040871Модуль присоединительный МП-РС-150/80/1509829В корзинуБыстрый заказ
000041773Модуль присоединительный МП-РС-100/50/806989В корзинуБыстрый заказ
000038895Модуль присоединительный МП-РС-65/20/654583В корзинуБыстрый заказ
000046038Модуль присоединительный МП-РС-80/40/805926В корзинуБыстрый заказ
000046130Модуль присоединительный МП-РС-65/40/655034В корзинуБыстрый заказ
000038902Модуль присоединительный МП-РС-65/32/404676В корзинуБыстрый заказ
000037794Модуль присоединительный МП-РС-80/50/806743В корзинуБыстрый заказ
000036964Модуль присоединительный МП-РС-80/32/805442В корзинуБыстрый заказ
000036651Модуль присоединительный МП-РС-65/50/655969В корзинуБыстрый заказ
000048277Модуль присоединительный МП-РС-50/50/50 фл.4166В корзинуБыстрый заказ
000050543Модуль присоединительный МП-РС-250/100/25015297В корзинуБыстрый заказ
000038503Модуль присоединительный МП-РС-200/100/20015025В корзинуБыстрый заказ
000050764Модуль присоединительный МП-РС-125/100/1259540В корзинуБыстрый заказ
000041862Модуль присоединительный МП-РС-150/150/15012006В корзинуБыстрый заказ
000048437Модуль присоединительный МП-РС-150/65/1508886В корзинуБыстрый заказ
000050265Модуль присоединительный МП-РС-125/65/1008103В корзинуБыстрый заказ
000038413Модуль присоединительный МП-РС-125/50/1007482В корзинуБыстрый заказ
000045086Модуль присоединительный МП-РС-125/50/1257721В корзинуБыстрый заказ
000049608Модуль присоединительный МП-РС-100/50/80 фл.6989В корзинуБыстрый заказ
000048278Модуль присоединительный МП-РС-100/50/100 фл.7244В корзинуБыстрый заказ
000036655Модуль присоединительный МП-РС-80/50/656360В корзинуБыстрый заказ
000038445Модуль присоединительный МП-РС-65/32/655059В корзинуБыстрый заказ
000038350Модуль присоединительный МП-РС-65/32/504719В корзинуБыстрый заказ
000038410Модуль присоединительный МП-РС-65/20/324166В корзинуБыстрый заказ
000038305Модуль присоединительный МП-РС-50/50/504166В корзинуБыстрый заказ
000038366Модуль присоединительный МП-РС-50/32/654719В корзинуБыстрый заказ
000037792Модуль присоединительный МП-РС-40/20/403877В корзинуБыстрый заказ
000037793Модуль присоединительный МП-РС-32/20/323750В корзинуБыстрый заказ
000039093Модуль присоединительный МП-РС-25/20/253613В корзинуБыстрый заказ
000039418Модуль присоединительный МП-РС-125/80/1258886В корзинуБыстрый заказ
000048446Модуль присоединительный МП-РС-100/40/1006250В корзинуБыстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд ТЕРМОТРОНИК

Документы

Вы можете купить модуль присоединительный МП-РС по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Казани, Краснодаре, Красноярске, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре, Уфе и Челябинске.
