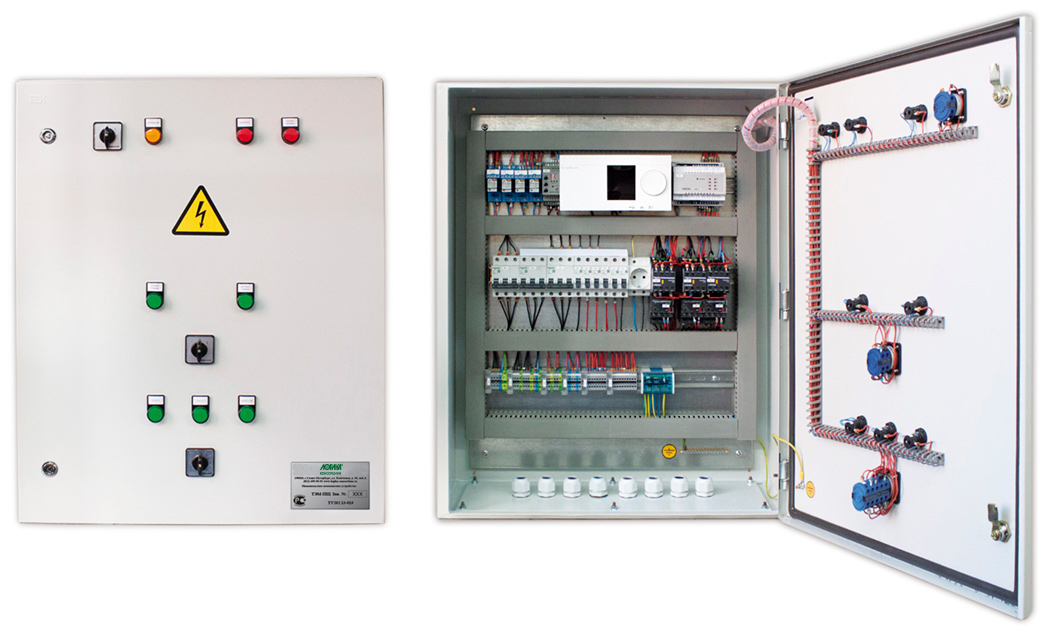

Щит «ТЭМ-ПЩ-АТП» – комплектное устройство управления, поставляется в сборе. В комплект поставки входят паспорт, принципиальная схема щита и схема внешних соединений. Изделие сертифицировано и соответствует требованием ГОСТ.
Устройство имеет два режима управления, ручной и автоматический. Ручной режим используется при наладке и в случае выхода из строя управляющего контроллера. Управление насосами и клапаном подпитки осуществляется персоналом при помощи ключей управления, расположенных на лицевой панели шкафа.
Автоматическое управление осуществляется контроллером на основании измеренных значений температур, заданных графиков и режимов, а также сигналов датчиков технологических параметров. В автоматическом режиме управление контуром отопления осуществляется при помощи контроллера по специальному алгоритму.
Технические характеристики
Электронный регулятор |
ECL110; ECL210/310 |
Объекты автоматизации |
Системы отопления, вентиляции и ГВС в жилых административных и промышленных зданиях. Насосы подпитки, повышения давления и клапана. |
Функциональные схемы |
Управление одним-тремя контурами отопления (вентиляции, ГВС) по зависимой или независимой схеме. Управление контурами подпитки. |
Общие характеристики |
Напряжение питания ~380/220В; тип датчиков температуры Pt1000 (до 10 шт.). Возможность подключения регулирующих клапанов с электроприводом (до 3-х шт.), циркуляционных насосов (до 5-ти шт.). |
Диспетчеризация |
Беспотенциальные контакты: авария, вкл/откл. насосов, контроль напряжения питания.
|
Габаритные размеры (ШХВХГ), мм |
650Х500Х250 - 1 контур; 800х650х250 – 2 контура; 1000х650х250 – 3-4 контура. |
