Применение

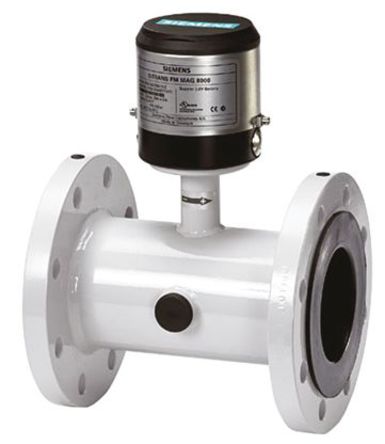

Следующие версии MAG 8000 поставляются в качестве отдельных измерителей для воды:
- MAG 8000 (7ME6810) для сети отвода и распределения.
- MAG 8000 CT (7ME6810) для коммерческого учета и измерения объема.
- MAG 8000 (7ME6880) для применения в ирригации
Конструкция
MAG 8000 предназначен для минимизации энергопотребления.
Линейка продукта
- Базовая и усовершенствованная версии
- Размеры датчиков от DN 25 до 1200 (от 1" до 48")
- Компактная конструкция и конструкция для раздельной установки, корпус IP68/NEMA 6P и кабель, установленный изготовителем
- Программное обеспечение для конфигурирования при помощи ПК SIMATIC PDM и Flow Tool
Заземление
Корпус датчика должен быть заземлен при помощи заземляющих браслетов и (или) заземляющих колец для защиты сигнала потока от электрических помех. Это обеспечивает экранирование помех корпусом датчика и отсутствие помех в пределах корпуса датчика. Для MAG 8000 Irrigation изготовителем устанавливаются заземляющие кольца по обеим сторонам.

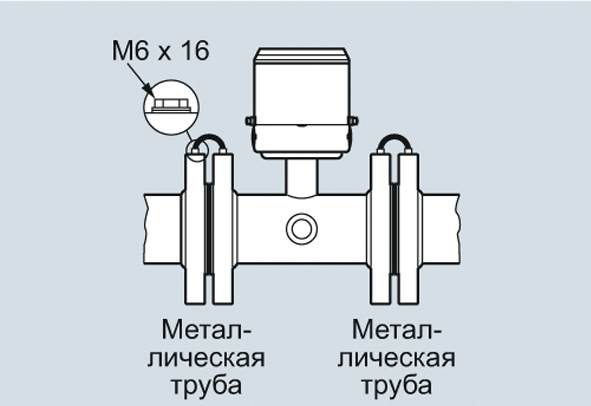

Металлические трубы При установке на металлических трубах браслеты подсоединяются к обеим фланцам. |
|

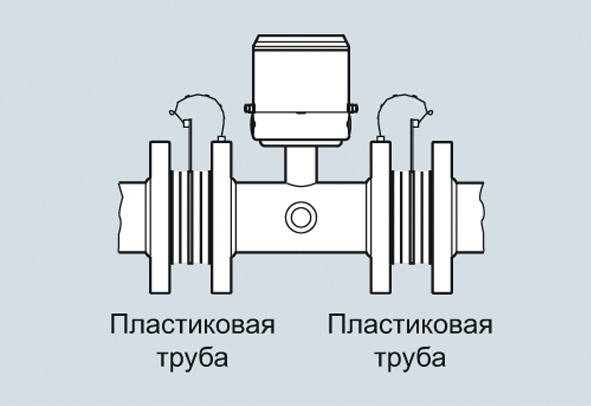

Пластиковые трубы При установке на пластиковых трубах или металлических трубах с футеровкой следует использовать дополнительные заземляющие кольца по обеим сторонам. Заземляющие кольца устанавливаются отдельно, см. «Набор заземляющего кольца» |
|

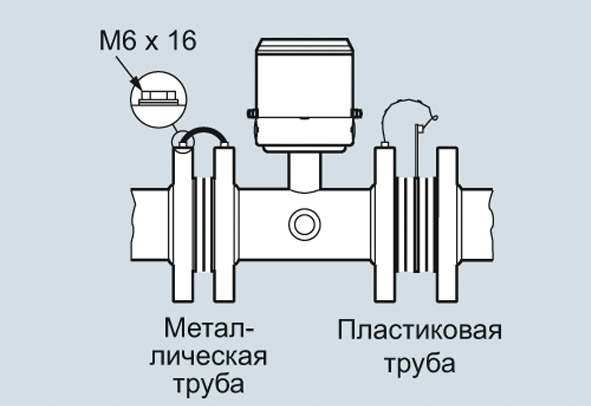

Комбинация металлических и пластиковых труб Для комбинации металлических и пластиковых труб требуется использовать браслеты для металлической трубы и заземляющие кольца для пластиковой трубы. |
Обозначение при заказе
7ME 6 8 1 0 | – | ХХ | X | Х | X | – | X | X | Х | X | |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1
DN | |
25 (1“) | 2 D |
40 (1½“) | 2 R |
50 (2“) | 2 Y |
65 (2½“) | 3 F |
80 (3“) | 3M |
100 (4“) | 3 T |
125 (5“) | 4 B |
150 (6“) | 4 H |
200 (8“) | 4 P |
250 (10“) | 4 V |
300 (12“) | 5 D |
350 (14“) | 5 K |
400 (16“) | 5 R |
450 (18“) | 5 Y |
500 (20“) | 6 F |
600 (24“) | 6 P |
700 (28“) | 6 Y |
750 (30“) | 7 D |
800 (32“) | 7 H |
900 (36“) | 7M |
1000 (40“) | 7 R |
1050 (42“) | 7 U |
1100 (44“) | 7 V |
1200 (48“) | 8 B |
2 - Нормы и номинальные значения для фланцев
по EN 10921
PN 10 (DN 200 ... 1200 (8“ ... 48“)) | B |
PN 16 (DN 50 ... 1200 (2“ ... 48“)) | C |
PN 16, не PED (DN 700 ... 1200 (28“ ... 48“) | D |
PN 40 (DN 25 ... 40 (1“ ... 1½“)) | F |
по ANSI B16.5
Класс 150 | J |
AWWA C-207
Класс D (28“ ... 48“) | L |
PN 16 (DN 50 ... 1200 (2“ ... 48“) | N |
3 - Версия датчика
С футеровкой из EPDM и электродами из сплава Hastelloy, покрытие 150 мкм | 3 |
С футеровкой из EPDM и электродами из сплава Hastelloy, покрытие 300 мкм | 4 |
4 - Калибровка
Стандартная ± 0,4 % от диапазона ± 2 мм/с | 1 |
Расширенная ± 0,2 % от диапазона ± 2 мм/с DN 25... 300 (1" ... 12") | 2 |
5 - Региональная версия
Европа (м3, м3/ч, 50 Гц) | 1 |
США (галлон, галлон/мин., 60 Гц) | 2 |
Австралия (млн. л., млн. л/д, 50 Гц) | 3 |
6 - Тип и установка измерительного преобразователя
Базовая версия со встроенным датчиком | А |
Базовая версия для раздельной установки, монтаж кабеля на датчик при помощи разъемов IP68/NEMA 6P:
• 5 м (16,4фута) | B |
• 10 м (32,8 фута) | C |
• 20 м (65,6 фута) | D |
• 30 м (98,4 фута) | E |
Усовершенствованная версия со встроенным датчиком | K |
Усовершенствованная версия для раздельной установки, кабель устанавливается на датчике при помощи разъемов IP68/NEMA 6P:
• 5 м (16,4 фута) | L |
• 10 м (32,8 фута) | M |
• 20 м (65,6 фута) | N |
• 30 м (98,4 фута) | P |
7 - Интерфейс обмена данными
Без установленных дополнительных модулей для обмена данными | А |
Последовательный интерфейс RS 485 с Modbus RTU (оконечное устройство) | B |
Последовательный интерфейс RS 232 с Modbus RTU | C |
Интерфейс энкодера с протоколом Sensus | D |
Модуль обмена данными GSM/GPRS с выносной антенной; кабель 5 м (16,4 фут) | S |
Модуль обмена данными GSM/GPRS с аналоговыми выходами и выносной антенной; кабель 5 м (16,4 фут) | T |
8 - Источник питания
Внутренняя аккумуляторная батарея (не входит в состав поставки) | 0 |
Установленная внутренняя аккумуляторная батарея | 1 |
Кабель питания 1,5 м (4,9 фута) с разъемом IP68/NEMA 6P для внешней аккумуляторной батареи (не входит в состав поставки) | 2 |
Источник питания 12/24 В перем./пост. тока с резервной аккумуляторной батареей и кабелем питания 3 м (9,8 фута) для внешнего подключения (аккумуляторная батарея не входит в состав поставки) | 3 |
115 ... 230 В перем тока с резервной аккумуляторной батареей и кабелем питания 3 м (9,8 фута) для внешнего подключения (аккумуляторная батарея не входит в состав поставки) | 4 |
