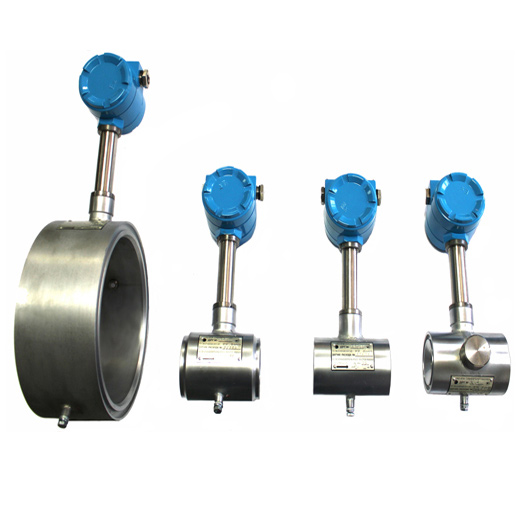

Счетчик пара СВП

Счетчик пара вихревой СВП предназначен для измерения, оперативного и коммерческого учета массы пара и тепловой энергии, переносимой им в системах теплоснабжения и технологических установках, где в качестве энергоносителя используется водяной пар (насыщенный либо перегретый).

Применяется в узлах коммерческого учета тепловой энергии промышленных предприятий, в источниках тепловой энергии, на предприятиях ЖКХ, а также в системах контроля параметров технологических установок.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

Модификации

  • СВП – это базовый вариант, диаметр присоединяемого трубопровода от 50 до 200 мм, крепление к трубопроводу с помощью фланцевого соединения;
  • СВП.З – зондовый, датчик расхода размещен на штанге, при помощи которой он устанавливается на оси газопровода, при этом диапазон диаметров присоединяемого трубопровода расширяется от 100 до 1000 мм;
  • СВП.ЗЛ – зондовый лубрикаторный, конструктов зонда аналогичен ДРГ.МЗ, лубрикатор в этой модификации позволяет проводить техническое обслуживание датчика расхода без остановки подачи измеряемой среды, диаметр присоединяемого трубопровода – от 200 до 1000 мм.

Измеряемая среда

Пар насыщенный или перегретый с параметрами:

  • температура до плюс 200 °С (по спец. заказу до 400 °С);
  • избыточное давление до 2,5 МПа;
  • влажность (насыщенного пара) до 30%.

Функции

  • измерение массового расхода и массы пара;
  • измерение массового расхода и массы возвращаемого конденсата;
  • измерение температуры и давления пара, температуры возвращаемого конденсата (в °С и МПа);
  • измерение тепловой мощности и количества тепловой энергии, переносимой паром (в Гкал) по двум каналам теплоснабжения;
  • измерение времени наработки при включенном питании и индикация часов реального времени;
  • регистрация и хранение, за последние три месяца, информация о среднечасовых значениях по температуре, давлению, массовому расходу пара и конденсата и тепловой мощности пара, информация нарастающим итогом о количестве тепловой энергии, переносимой паром, массе пара и конденсата, и времени наработки счетчика пара;
  • отображение текущей информации о параметрах теплоносителя и информации о среднечасовых и итоговых параметрах на индикаторе-дисплее тепловычислителя;
  • передача информации на верхний уровень при помощи стандартного интерфейса RS-232 или RS-485;
  • запись сохраняемой информации по запросу оператора на внешнее устройство памяти (карта памяти типа ММС, устройство USB или другие считыватели);
  • самодиагностика и тестирование блоков и узлов, входящих в состав счетчика пара;
  • сохранение информации о среднечасовых и итоговых значениях параметров при отключении питания.

Характеристики

  • Мощность, потребляемая счетчиком расхода пара, не превышает 25 В•А.
  • Длина линии связи между тепловычислителем и датчиками расхода, давления и температуры, не более 500 м.
  • Основная относительная погрешность счетчика пара при измерении массы и массового расхода конденсата не более ±2,0%.
  • Основная приведенная погрешность датчика расхода по токовому выходу во всем диапазоне расходов не превышает ±2,5%.
  • Основная относительная погрешность счетчика пара при измерении избыточного давления в диапазоне давления от 20 до 100 % верхнего предела датчика давления не более ±2,0%.
  • Основная относительная погрешность счетчика пара при измерении массы и массового расхода пара во всем диапазоне эксплуатационных расходов не более ±3,0%.
  • Основная относительная погрешность счетчика пара при измерении количества тепловой энергии, переносимой паром, во всем диапазоне эксплуатационных расходов не более ±4,0%.
Типоразмер счетчика пара Типоразмер датчика расхода пара Диаметр условного прохода, мм Диапазон эксплуатационных расходов
м3 т/ч, при температуре пара
120 °С 160 °С 250 °С
СВП-160/80 ДРГ.М-160/80(И) 50 1-80 0,001-0,09 0,003-0,24 0,012-0,96
СВП-160 ДРГ.М-160(И) 50 4-160 0,005-0,18 0,012-0,48 0,048-1,9
СВП-400 ДРГ.М-400 80 10-400 0,010-0,45 0,030-1,20 0,120-4,8
СВП-800 ДРГ.М-800 80 20-800 0,020-0,90 0,060-2,20 0,240-9,6
СВП-1600 ДРГ.М-1600 80 40-1600 0,045-1,80 0,120-4,80 0,480-19,2
СВП-2500 ДРГ.М-2500 100 62,5-2500 0,070-2,81 0,204-8,14 0,750-30,0
СВП-5000 ДРГ.М-5000 150 125-5000 0,141-5,63 0,407-16,29 1,500-60,0
СВП-10000 ДРГ.М-10000 200 250-10000 0,282-11,26 0,814-32,58 3,00-120,0
СВП.З-100 ДРГ.МЗ-100 100 125-2500 0,14-2,81 0,375-7,5 1,5-30,0
СВП.З-150 ДРГ.МЗ-150 150 250-5000 0,282-5,63 0,75-15,0 3,0-60,0
СВП.З-200 ДРГ.МЗ-200 200 500-10000 0,564-11,26 1,5-30,0 6,0-120,0
СВП.З-300 ДРГ.МЗ-300 300 1125-22500 1,27-25,34 3,38-67,5 13,5-270,0
СВП.З-400 ДРГ.МЗ-400 400 2000-40000 2,0-45,0 6,0-120,0 24,0-480,0
СВП.З-500 ДРГ.МЗ-500 500 3125-62500 3,52-70,38 9,38-187,5 37,5-750,0
СВП.З-600 ДРГ.МЗ-600 600 4500-90000 5,08-101,3 13,5-270,0 54,0-1080,0
СВП.З-700 ДРГ.МЗ-700 700 6125-122500 6,9-137,94 18,38-367,5 73,5-1470
СВП.З-800 ДРГ.МЗ-800 800 8000-160000 8,0-180,0 24,0-480,0 96,0-1920,0
СВП.З-1000 ДРГ.МЗ-1000 1000 12500-250000 14,0-281,0 37,5-750,0 150,0-3000,0
СВП.ЗЛ ДРГ.МЗЛ 200-1000 500-250000 0,564-281,0 1,5-750,0 6,0-3000,0

Примечания:

1. Типоразмеры датчиков температуры, давления - универсальны для всех типоразмеров и модификаций счетчика пара.

2. Типоразмер датчика расхода конденсата определяется при заказе в зависимости от величины возвращаемого конденсата и диаметра конденсатопровода.
