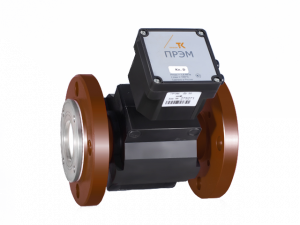

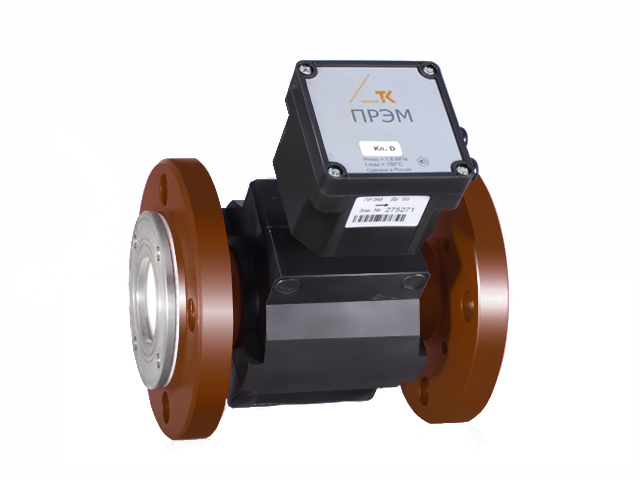

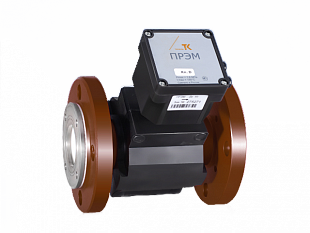

Расходомер электромагнитный ПРЭМ

Преобразователь расхода электромагнитный предназначен для применения на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Особенности изделия ПРЭМ

• Единый тип (модификаций ПРЭМ не существует).
• Три класса исполнения с различными динамическими диапазонами B1, C1, D.
• Различные динамические диапазоны в прямом и обратном направлениях.
• Дополнительный токовый выход или интерфейс RS 485.
• Числоимпульсные выходы имеют несколько режимов (реверсивный, с учетом направления потока; компаратор; индикатор ошибки измерения), настраиваемых при заказе; по умолчанию устанавливается реверсивный режим.

Конструктивные особенности ПРЭМ

• Исполнения: «сэндвич» или фланцевое.
• Наличие стрелки на корпусе, указывающей прямое направление потока.
• ПРЭМ может быть оборудован встроенным индикатором для отображения результатов измерений.

Защита от несанкционированного вмешательства

• ПРЭМ имеет аппаратную защиту от несанкционированного изменения калибровочных коэффициентов.
• Ограничен доступ к изменению настроечных параметров ПРЭМ.
• Вес импульса неизменен (устанавливается изготовителем при заказе).

Основные технические характеристики

Преобразователи ПРЭМ используются при измерении расхода объема воды и других однородных жидкостей с удельной электропроводимостью от 10^-3 до 10 cм/м.

Приборы предназначены для эксплуатации при воздействии на них следующих внешних факторов:

• Измеряемой среды, неагрессивной к материалу внутреннего покрытия трубы – фторопласту Ф4 и электродов – стали 12Х18Н10Т;
• Температуры измеряемой среды в диапазоне от 0 до +150°C;
• Температуры окружающей среды от -10 до +50°С;
• Рабочее давление измеряемой среды до 1,6 МПа.

Питание преобразователей осуществляется от источника постоянного тока с номинальным напряжением 12 В с мощностью 5 Вт.

Минимальная длина прямых участков трубопровода до и после преобразователя – 2 Ду.

Диаметры условных проходов (Ду) преобразователей и соответствующие им максимальные значения расходов (Q_maх) независимо от направления потока измеряемой среды соответствуют значениям, приведенным в таблице 1.

Таблица 1

Ду, мм	Qmax1	Qmax2 *
20	12	6,0
32	30	15
40	45	22,5
50	72	36
65	120	60
80	180	90
100	280	140
150	630	315
* - По заказу потребителя (соответствует скорости потока 5 м/с).

Переходные (Q1, Q2) и минимальные (Qmin) значения расходов в зависимости от класса преобразователя и направления потока измеряемой среды определяются из соотношений, приведенных в таблице 2.

Таблица 2

Класс	Значения расхода при направлении потока измеряемой среды
	обратном	прямом	обратном	прямом	обратном и прямом
	Qоmin	Qпmin	Qо2	Qп2	Q1
B1	-	Qmax1/625	Qmax1/150	Qmax1/450	Qmax1/100
C1	-	Qmax1/625	Qmax1/150	Qmax1/250	Qmax1/100
D	Qmax1/375	Qmax1/375	Qmax1/150	Qmax1/150	Qmax1/100

Пределы допускаемой относительной погрешности при преобразовании расхода и объема в импульсный и цифровой сигналы, а также при представлении измеряемых величин посредством табло в зависимости от диапазона измерений соответствуют значениям, указанным в таблице 3.

Таблица 3

Класс	Пределы погрешности в диапазоне измерений расхода, %
	Qп(о)min…Qп(о)2	Qп(о)2…Q1	Q1…Qmax1(2)
В1,С1,D	± 5,0	± 2,0	± 1,0

Выходные сигналы

• один или два числоимпульсных сигнала;
• токовый сигнал в диапазоне изменения тока (4-20) мА, пропорциональный измеренному расходу;
• цифровой сигнал в стандарте интерфейса RS485 или RS232.

Гарантийные срок эксплуатации приборов, выпускаемых до 01.01.2009 года, составляет 2 года. На приборы, выпускаемые после этой даты, производитель дает гарантию 4 года.

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

ПРЭМ

–

ХХ

–

ХX

–

ХХ

–

ХX

–

ХХ

–

ХХ

1

2

3

4

5

6

1 - Номинальный размер ДУ (20, 32, 40, 50, 65, 80, 100, 150)

2 - Вариант индикации:

• нет индикатора (L0)
• с индикатором (L2)

3 - Модуль RS485/I:

• токовый выход (T)
• интерфейс RS-485 (R)
• нет (—)

4 - Доп числоимп. выход:

• есть (F)

5 - Максимальный расход:

• Q_max1 (0)
• Q_max2 (1)

6 - Класс:

• B1
• C1
• D

Исполнение:

• фланцевое
• «сэндвич»

Дополнительные параметры:

X	-	X	-	X	-	X	-	X	-	X	-	X	-	X	-	X	-	X	-	X	-	X	-	X
1		2		3		4		5		6		7		8		9		10		11		12		13

1 - Вес импульса, л/имп ((по умолчанию для G_max1)

ДУ	Вес импульса, л/имп
20	0,5
32	1
40	2,5
50	2,5
65	5
80	10
100	10
150	25

Параметры индикации:

2 - мгновенный расход (Q)

3 - суммарный объем (V)

4 - объем в прямом направлении (V+)

5 - объем в обратном направлении (V-)

6 - время наработки (T)

Период индикации:

7 - 0,5 ÷100 с (10)

Режимы числоимпульсных выходов:

8 - вых F1

9 - вых F2

• Реверсное исполнение - 0
• Измерение прямого потока среды - 1
• Измерение обратного потока среды - 2
• Индикатор ошибки измерений - 3
• Компаратор порога чувствительности - 4
• Компаратор превышения порога - 5
• Компаратор занижения порога - 6
• Компаратор порога по модулю - 7

Параметры компараторов:

10 - Значения порогов для компарата 1, м³/ч

11 - Значения порогов для компарата 2, м³/ч

Модуль RS485/I:

12 - Диапазон расхода для токового выхода, м³/ч (Q₀ ÷ Q_max)

13 - Скорость обмена по RS485, кбит/с (1,2; 2,4; 4,8; 9,6)
