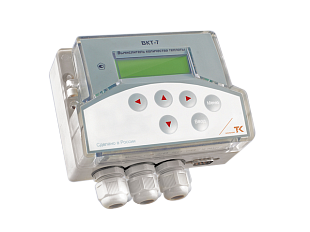

Тепловычислитель ВКТ-7

Батарейный ВКТ-7 предназначен для учета, регистрации дистанционного мониторинга теплопотребления и параметров теплоносителя в двух закрытых и открытых системах водяного теплоснабжения, каждая из которых может содержать трубопроводы: подающий, обратный и ГВС, подпитки либо питьевой воды.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
КодНаименованиеЦена (без учета НДС)
000001381ВКТ-7-0121000
В корзину
Быстрый заказ
000001382ВКТ-7-0222200
В корзину
Быстрый заказ
000001383ВКТ-7-0328100
В корзину
Быстрый заказ
000001384ВКТ-7-0433200
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.

Назначение

Батарейный ВКТ-7 предназначен для учета, регистрации дистанционного мониторинга теплопотребления и параметров теплоносителя в двух закрытых и открытых системах водяного теплоснабжения, каждая из которых может содержать трубопроводы: подающий, обратный и ГВС, подпитки либо питьевой воды.

Область применения

Тепловычислитель ВКТ-7 является энергонезависимым, безопасным в эксплуатации и сочетает в себе достоинства лучших аналогов. Благодаря идеологии «два тепловычислителя в одном корпусе» теплосчетчики, построенные на базе ВКТ-7, наилучшим образом подходят для учета тепла на объектах жилищно-коммунальной сферы.

Основные технические характеристики

Выпускаются 5 моделей ВКТ-7, имеющие следующие возможности:


Возможности \ Модель

01 02 03 04 04P

Число подключаемых датчиков:

объема 4 4 6 6 6


температуры

2 2 5 5 5


давления

4 5

Контроль питания сетевых датчиков расхода

+ + + +

Доп. дискретные сигналы: один входной и два выходных *

+ + + +

Расчетный ресурс встроенной батареи, лет

5 12 12 12 12

Дополнительная батарея *

Интерфейс RS485 *

Примечания:

* – по отдельному заказу;



В модели 01 и 02 ТВ2 содержит только один трубопровод. В модели 03 и 04 измеряется температура: воды ГВС системы ТВ1, воздуха либо холодной воды. В модели 04Р возможно использование дополнительного датчика давления в трубопроводе 3 ТВ1.

Функциональные возможности

  • Настройка на условия применения с лицевой панели.
  • Защита от несанкционированного вмешательства в работу.
  • Выбор практически любой типовой схемы расположения трех водосчетчиков в каждой из систем ТВ1 и ТВ2.
  • Выбор практически любой типовой формулы вычислений общего теплопотребления в каждой из систем ТВ1 и ТВ2.
  • Просмотр архивов с лицевой панели ВКТ-7.
  • Настройка даты окончания отчетного месяца в месячном архиве.
  • Контроль и выбор алгоритма учета при отключении сетевого питания водосчетчиков.
  • Контроль и выбор алгоритма учета при срабатывании уставок на среднечасовой расход воды в трубопроводах системы.
  • Контроль и выбор алгоритма учета при срабатывании уставок на небаланс масс воды в трубопроводах системы.
  • Контроль и выбор алгоритма учета при отрицательных слагаемых формулы вычисления общего теплопотребления системы.
  • Возможность переключения учета на летний режим теплопотребления.
  • Возможность измерений давления воды в трубопроводах системы.
  • Возможность измерений температуры холодной воды.
  • Настройка интервала времени при печати отчета на принтере.
  • Настройка интервала времени при копировании архива в НП (накопительный пульт).
  • Дополнительная батарея для питания ультразвуковых расходомеров.
  • Дополнительные сигналы:
    • счетный импульсный вход для подключения электросчетчика или водосчетчика;
    • вход сигнализации (охранная, пожарная и т.д.);
    • телеметрический выход – формирование импульсного сигнала при превышении выбранной величины заданного значения;
    • выход ALARM – вывод диагностируемых ситуаций на внешний индикатор.

Регистрация показаний результатов измерений

Тепловычислитель ВКТ-7 архивирует 1152 часовых, 128 суточных и 32 месячные записи и итоговые показания результатов измерений и диагностики параметров теплоснабжения.

Вывод текущих и архивных показаний обеспечивается на двухстрочном табло.

Метрологические характеристики

Относительная погрешность показаний не более:

  • тепловой энергии ± (0,1 + 3/Δt)%;
  • массы ± 0,1 %;
  • времени ± 0,01 %.

Абсолютная погрешность показаний не более:

  • разности температур ± 0,03 °С;
  • температуры ± 0,1 °С;
  • объема ± 1 ед. мл. разряда показаний.

Приведенная погрешность показаний давления не более ± 0,25 %.

Межповерочный интервал 4 года.

Подключаемые датчики

Однотипные термопреобразователи сопротивления: 100П, Pt100, 100М, 500П и Pt500.

Преобразователи объема с импульсным выходом: пассивным – до 16 Гц и потенциальным – до 1000 Гц. Цена импульса: 0,0001 – 10000 литров.

Преобразователи избыточного давления с сигналом 4-20 мА.

Интерфейсы

Информация представляется на индикатор и внешние (принтер, ПЭВМ, модем) устройства посредством интерфейса RS232 или RS485.


Гарантийный срок эксплуатации

Гарантийный срок эксплуатации тепловычислителя (выпуск до 01.01.2009) – 4 года.

Гарантийный срок эксплуатации тепловычислителя (выпуск после 01.01.2009) – 6 лет.


Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Теплоком

Вы можете купить тепловычислитель ВКТ-7 по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Краснодаре, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре и Уфе.
