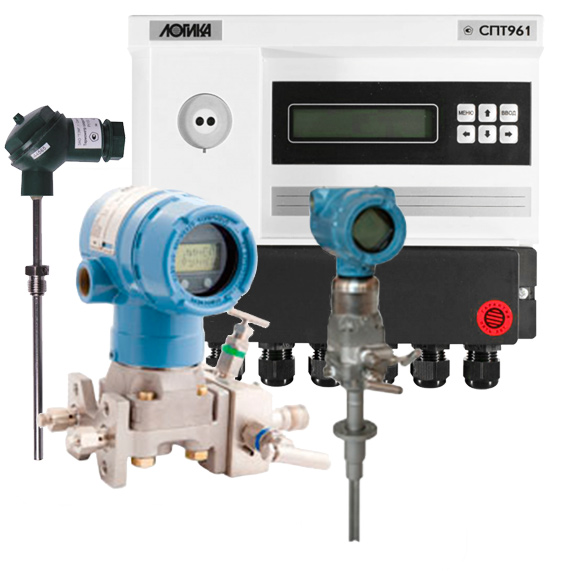

Теплосчетчики ЛОГИКА 1961

Теплосчетчики предназначены для измерения тепловой энергии, расхода, объема, массы, температуры и давления воды и пара, транспортируемых по трубопроводам систем тепло- и водоснабжения. В состав теплосчетчиков входят сужающие устройства и расходомеры различных типов.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

Технические характеристики

Характеристика Значение
Тепловычислитель СПТ 961.2
Измеряемая среда Вода; пар

Количество подключаемых первичных преобразователей с выходным сигналом тока (I), частоты (F) и сопротивления (R)

Позволяют обслуживать 6 теплообменных контуров, содержащих двенадцать трубопроводов.

Конфигурация датчиков 8I+4F+4R. Посредством адаптеров АДС97, можно расширить конфигурацию датчиков до 12I+8F+8R при использовании одного, и до 16I+12F+12R при использовании двух адаптеров.

Основные преобразователи расхода, входящие в состав теплосчётчика

Стандартные сужающие устройства: диафрагмы, сопла ИСА 1932 и трубы Вентури.

Метран-350, 3051SFA, Deltaflow, Deltatop, Gilflo, SDF

Преобразователи температуры, входящие в состав теплосчётчика

ТЭМ-110, КТПТР-01, КТПТР-05, КТСП-Н, ТЭМ-100, ТПТ-1, ТПТ-15, ТСП-Н

Преобразователи давления, входящие в состав теплосчётчика

3051S, 3051, EJ*, Метран-150, Метран-75, Метран-55, СДВ, МИДА-13П, АИР-10, АИР-20/М2, Элемер-АИР-30, Элемер-100, Cerabar, Deltabar, Овен-ПД100И, MBS 4003

Питание преобразователей расхода от тепловычислителя

нет

Теплосчетчики обеспечивают:

  • измерение тепловой энергии, расхода, объема, массы, температуры, давления и разности давлений;
  • архивирование значений тепловой энергии, объема, массы, среднего расхода, средней температуры, среднего давления и разности давлений – в часовом, суточном и месячном архивах объемом, соответственно, 1488, 365 и 36 записей для каждого параметра;
  • архивирование сообщений о перерывах питания, о нештатных ситуациях и об изменениях настроечных параметров – по 1000 записей для каждой категории сообщений;
  • ввод настроечных параметров;
  • показания текущих, архивных и настроечных параметров на встроенном дисплее;
  • защиту архивных данных и настроечных параметров от изменений;
  • коммуникацию с внешними устройствами через оптический, RS232 и RS485 порты

Диапазоны измерений:

  • массового расхода: от 3,2•10-5 до 1,5•105 т/ч;
  • давления: от 0 до 25 МПа;
  • температуры: от минус 50 до плюс 600 °С;
  • объема: от 9,2•10-5 до 9•108 м3;
  • массы: от 2,7•10-6 до 9•108 т;
  • тепловой энергии: от 9,6•10-7 до 9•108 ГДж/ч;

Метрологические характеристики

Пределы допускаемой относительной погрешности измерения тепловой энергии:

±[3 + 12/(t1 - α•t2) + 0,02• DG] %

Пределы допускаемой относительной погрешности измерения расхода, объема и массы:

±(2,1 + 0,02• DG] %

Пределы допускаемой абсолютной погрешности измерения температуры:

±[0,25 + 0,002• t] °С

Пределы допускаемой приведенной1 погрешности измерения давления воды: ±1 %

Пределы допускаемой приведенной1 погрешности измерения давления пара: ±0,6 %

Пределы допускаемой относительной погрешности часов: ±0,01 %.

Примечание.

1 Нормирующее значение – верхний предел измерений

α - коэффициент водоразбора; α=М2/М1; М1 и М2 - масса теплоносителя, прошедшего соответственно по подающему и обратному трубопроводам; 0≤α≤1.

DG - динамический диапазон измерений расхода; DG=GB/G, GB - верхний предел измерений преобразователя расхода, G - текущее значение расхода, м3/ч, т/ч.

Эксплуатационные характеристики

Условия эксплуатации:

  • температура окружающего воздуха: от 5 до 50 °С;
  • относительная влажность: 80 % при 35 °С;
  • атмосферное давление: от 84 до 106,7 кПа;

Электропитание: (220 +22/-33) В, (50±1) Гц (непосредственно или через сетевые адаптеры).

Средняя наработка на отказ: 35000 ч.

Средний срок службы: 12 лет.
