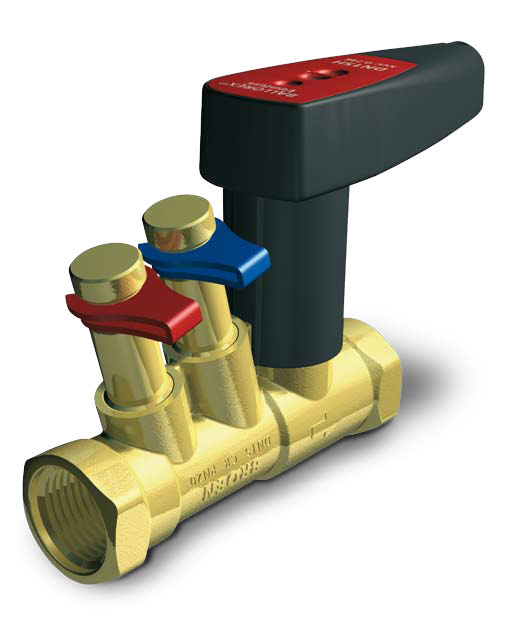

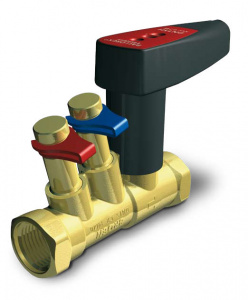

Клапан балансировочный BALLOREX типа Venturi

Применяются как в качестве запорного, так и в качестве регулирующего устройства, которое ограничивает расход. Понижение давления в потоке (дросселирование) производится путем увеличения и уменьшения площади проточной части клапана.

Регулирование потока производится с помощью шестигранного ключа, который поставляется вместе с клапаном.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.

Задать вопрос

Описание
Модификации и цены

Клапаны Броен Баллорекс Вентури могут быть исполнены с измерительной системой расхода (c измерительными ниппелями Venturi FODRV) и без нее (Venturi DRV измерительные ниппели отсутствуют).

Клапаны Ballorex используются в следующих областях:	Тепловые пункты, системы теплоснабжения и хладоснабжения фанкойлов, котельные, теплоснабжение приточных установок вентиляции.
Рабочие среды:	Водные растворы пропилен- и этиленгликоля (50% и меньше), вода
Ду	15-300 мм
Ру	16; 25 бар
Предельно возможное давление при тестированиях гидравлики	40 бар
Рекомендованные показатели перепада давления	0,01 – 1,5 бар
Рабочая температура	От -20 до +135˚С
Варианты присоединения кранов Баллорекс Вентури	Под сварку (Ду 65-300 мм, Ру 25 бар) / резьбовой (Ду 15-50 мм, Ру 25 бар) / посредством фланцев (Ду 15-200 мм, Ру 16 бар)

Виды ручных балансировочных клапанов Venturi:

Ballorex V – клапаны с предварительной отладкой и обладающие дренажем (сливным краном).

Материал корпуса: латунь.

Клапаны Ballorex V многофункциональны. За счет них осуществляется перекрытие потока, осушение рабочей жидкости, на них устанавливается импульсная трубка, которая передает давление на входе или выходе клапана к его элементу управления. А также измерение и настройка расхода.

Ballorex FODRV с дренажем – клапаны, обладающие измерительными ниппелями и дренажным сливом, предварительно отлаженные.

Материал корпуса: Ду 10-50 – латунь.

Опции клапанов FODRV с дренажем:

перекрытие потока;
осушение рабочей жидкости;
установка импульсной трубки, которая передает давление на входе или выходе клапана к его элементу управления;
определение уровня расхода и его настройка.

Ballorex FODRV без дренажа – на клапаны установлены измерительные ниппели, предварительно настраиваются.

Материал корпуса: сталь.

Опции клапанов FODRV без дренажа:

перекрытие потока;
определение уровня расхода и его настройка.

Клапаны Venturi DRV – клапаны, предварительно настраиваемые, но без измерительных ниппелей расхода.

Материал корпуса: Ду 15-50 латунь, Ду 65-300сталь.

Опции клапанов Ballorex Venturi DRV:

перекрытие потока,
настройка расхода.

Код	Наименование	Цена (без учета НДС)
000022690	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 20 муфтовый (4450010S-001003)	по запросу	В корзину Быстрый заказ
000022709	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 125 фланцевый (3946100-606005)	по запросу	В корзину Быстрый заказ
000022701	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 32 фланцевый (4650510S-001005)	по запросу	В корзину Быстрый заказ
000022700	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 25 фланцевый (4550510S-001005)	по запросу	В корзину Быстрый заказ
000022699	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 20 фланцевый (4450510S-001005)	по запросу	В корзину Быстрый заказ
000022692	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 65 под сварку (3916000-606005)	по запросу	В корзину Быстрый заказ
000027283	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 15 фланцевый (4350510L-001005)	по запросу	В корзину Быстрый заказ
000038875	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 20 фланцевый (4450510L-001005)	по запросу	В корзину Быстрый заказ
000022693	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 80 под сварку (3926000-606005)	по запросу	В корзину Быстрый заказ
000022707	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 80 фланцевый (3926100-606005)	по запросу	В корзину Быстрый заказ
000022695	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 125 под сварку (3946000-606005)	по запросу	В корзину Быстрый заказ
000046193	Клапан регулирующий Ballorex (Venturi V с измерит.портами и дренажём) dy 50 фланцевый (4851500S-001673)	по запросу	В корзину Быстрый заказ
000017887	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 25 муфтовый (4555000H-001003)	по запросу	В корзину Быстрый заказ
000017826	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 32 муфтовый (4655000H-001003)	по запросу	В корзину Быстрый заказ
000022704	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 40 фланцевый (4750510S-001005)	по запросу	В корзину Быстрый заказ
000022698	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 15 фланцевый (4350510S-001005)	по запросу	В корзину Быстрый заказ
000033855	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 20 муфтовый (4450010L-001003)	по запросу	В корзину Быстрый заказ
000018524	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 25 муфтовый (4550010S-001003)	по запросу	В корзину Быстрый заказ
000022689	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 15 муфтовый (4350010S-001003)	по запросу	В корзину Быстрый заказ
000018525	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 50 муфтовый (4850010S-001003)	по запросу	В корзину Быстрый заказ
000022691	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 40 муфтовый (4750010S-001003)	по запросу	В корзину Быстрый заказ
000027062	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 15 муфтовый (4350010L-001003)	по запросу	В корзину Быстрый заказ
000018530	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 32 муфтовый (4650010S-001003)	по запросу	В корзину Быстрый заказ
000022710	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 150 фланцевый (3956100-606005)	по запросу	В корзину Быстрый заказ
000022706	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 65 фланцевый (3916100-606005)	по запросу	В корзину Быстрый заказ
000022708	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 100 фланцевый (3936100-606005)	по запросу	В корзину Быстрый заказ
000022696	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 150 под сварку (3956000-606005)	по запросу	В корзину Быстрый заказ
000022705	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 50 фланцевый (4850510S-001005)	по запросу	В корзину Быстрый заказ
000022694	Клапан регулирующий Ballorex (Venturi DRV без измерит.ниппелей) dy 100 под сварку (3936000-606005)	по запросу	В корзину Быстрый заказ
000017890	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 25 муфтовый (4555000S-001003)	по запросу	В корзину Быстрый заказ
000017827	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 40 муфтовый (4755000H-001003)	по запросу	В корзину Быстрый заказ
000016829	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 20 муфтовый (4455000H-001003)	по запросу	В корзину Быстрый заказ
000017831	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 100 под сварку (3948000-606005)	по запросу	В корзину Быстрый заказ
000017830	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 80 под сварку (3947600-606005)	по запросу	В корзину Быстрый заказ
000022767	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 200 фланцевый (3950100-606005)	по запросу	В корзину Быстрый заказ
000023817	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 125 под сварку (3948800-606005)	по запросу	В корзину Быстрый заказ
000042331	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 50 фланцевый (4850500H-001005)	по запросу	В корзину Быстрый заказ
000042332	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 32 фланцевый (4650500H-001005)	по запросу	В корзину Быстрый заказ
000042333	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 20 фланцевый (4450500H-001005)	по запросу	В корзину Быстрый заказ
000040182	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 25 фланцевый (4550500H-001005)	по запросу	В корзину Быстрый заказ
000023818	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 200 под сварку (3950000-606005)	по запросу	В корзину Быстрый заказ
000042334	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 15 фланцевый (4350500H-001005)	по запросу	В корзину Быстрый заказ
000017828	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 65 под сварку (3947000-606005)	по запросу	В корзину Быстрый заказ
000023563	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 150 под сварку (3949400-606005)	по запросу	В корзину Быстрый заказ
000023556	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 125 фланцевый (3948900-606005)	по запросу	В корзину Быстрый заказ
000022128	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 150 фланцевый (3949500-606005)	по запросу	В корзину Быстрый заказ
000017839	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 65 фланцевый (3947100-606005)	по запросу	В корзину Быстрый заказ
000017824	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 15 муфтовый (4355000H-001003)	по запросу	В корзину Быстрый заказ
000017157	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 50 муфтовый (4855000H-001003)	по запросу	В корзину Быстрый заказ
000021981	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 15 муфтовый (4355000L-001003)	по запросу	В корзину Быстрый заказ
000023701	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 20 муфтовый (4455000S-001003)	по запросу	В корзину Быстрый заказ
000017930	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 15 муфтовый (4355000S-001003)	по запросу	В корзину Быстрый заказ
000017836	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 40 фланцевый (4755500H-001005)	по запросу	В корзину Быстрый заказ
000017888	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 25 фланцевый (4555500H-001005)	по запросу	В корзину Быстрый заказ
000017832	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 15 фланцевый (4355500H-001005)	по запросу	В корзину Быстрый заказ
000017840	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 80 фланцевый (3947700-606005)	по запросу	В корзину Быстрый заказ
000017833	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 20 фланцевый (4455500H-001005)	по запросу	В корзину Быстрый заказ
000017835	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 32 фланцевый (4655500H-001005)	по запросу	В корзину Быстрый заказ
000017837	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями и дренажём) dy 50 фланцевый (4855500H-001005)	по запросу	В корзину Быстрый заказ
000017841	Клапан регулирующий Ballorex (Venturi FODRV с измерит.ниппелями, без дренажа) dy 100 Ру 16 фланцевый (3948100-606005)	по запросу	В корзину Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.

Заказать товар

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд

Broen

Документы

Описание Размер: 1022 Кб

Паспорт-DRV-15-50 Размер: 117.5 Кб

Паспорт-FODRV_DRV_65-200 Размер: 271.2 Кб

Паспорт-FODRV-15-50 Размер: 122.3 Кб

Паспорт-FODRV-15-50-drain Размер: 267.6 Кб

Вы можете купить клапан балансировочный BALLOREX типа Venturi по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Краснодаре, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре и Уфе.
