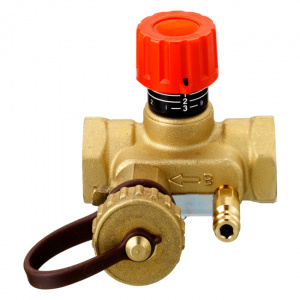

MNT сочетает в себе функции клапана переменного гидравлического сопротивления, перенастраиваемого вручную, и запорного клапана. MNT ограничивает максимальный расход тепло- или холодоносителя через стояк или установку. Клапан снабжен измерительным ниппелем и дренажным краном, также используемым для измерения, что позволяет настраивать клапан по прибору Danfoss PFM 5001.
Клапан MNT предназначен для установки на подающем трубопроводе.
MNT в отличие от других клапанов имеет компактные габаритные размеры, что по-зволяет осуществлять монтаж в стесненных условиях.
Для удобства эксплуатации ось шпинделя всех клапанов расположена под углом 90° по отношению к дренажному крану и измерительным устройствам.
Клапаны MNT могут быть покрыты тепловой изоляцией. Для этого используются специальные теплоизоляционные скорлупы, заказываемые отдельно в зависимости от температуры среды (до 80 или 120 °С).
Для присоединения к трубопроводам клапаны MNT имеют штуцеры с внутренней или наружной резьбой. Клапаны с наружной резьбой соединяются с трубопроводом при помощи резьбовых или приварных патрубков с накидными гайками.
| DN, мм | Пропускная способность Kvs,м3/ч | Размер внутр. резьбы, дюймы | Кодовый номер |
|---|---|---|---|
| 15 | 1,6 | Rp ½ | 003Z2331 |
| 20 | 2,5 | Rp ¾ | 003Z2332 |
| 25 | 4 | Rp 1 | 003Z2333 |
| 32 | 6,3 | Rp 1¼ | 003Z2334 |
| 40 | 10 | Rp 1½ | 003Z2335 |
| 50 | 16 | Rp 2 | 003Z2351 |
Пример применения
Характеристики
- Условное давление: 16 бар.
- Испытательное давление: 25 бар.
- Максимальный перепад давлений на клапане: 1,5 бар (150 кПа).
- Температура среды: от –20 до 120 °С.
Материал и детали, контактирующие с перемещаемой средой
- Металлические элементы: латунь.
- Уплотнения: EPDM.
